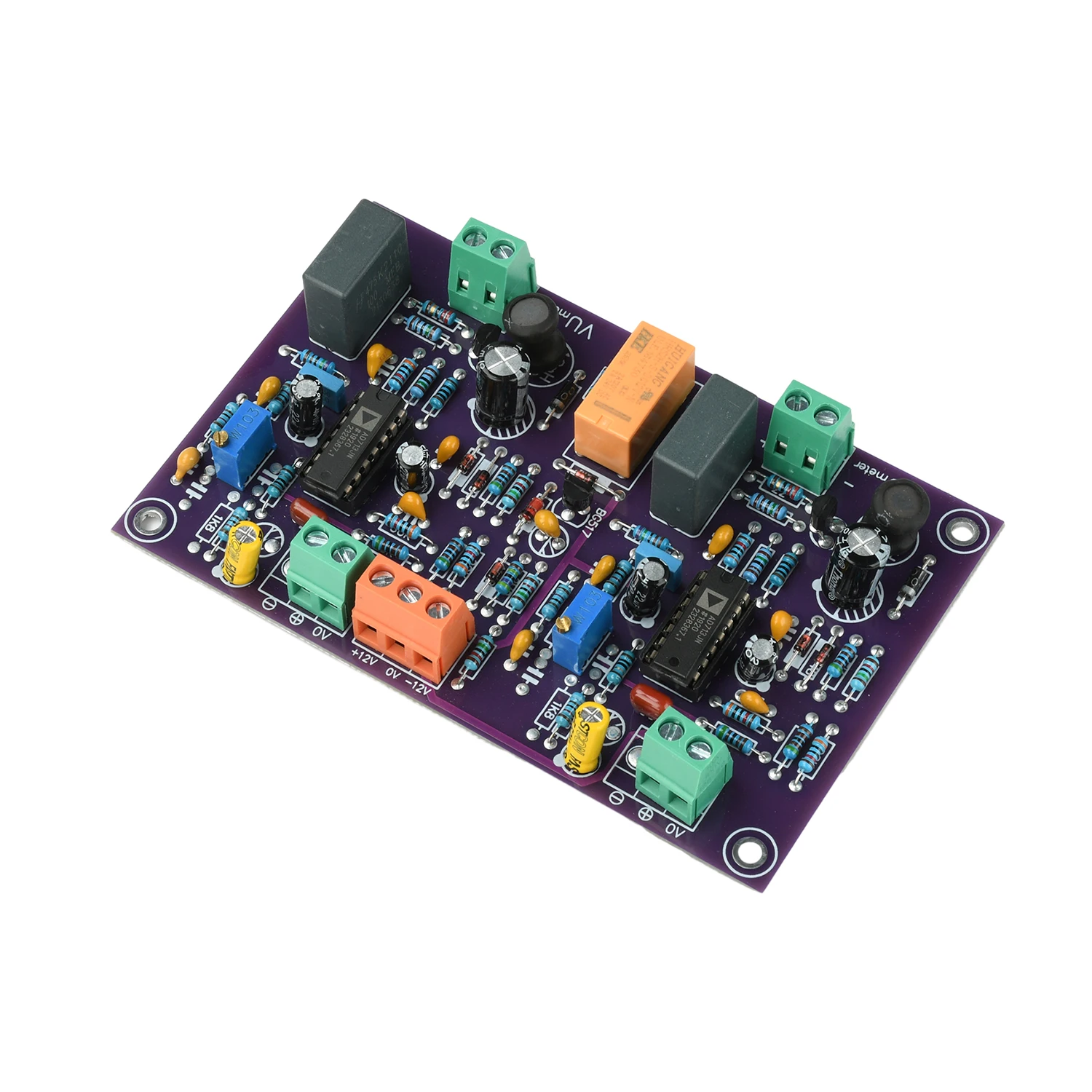

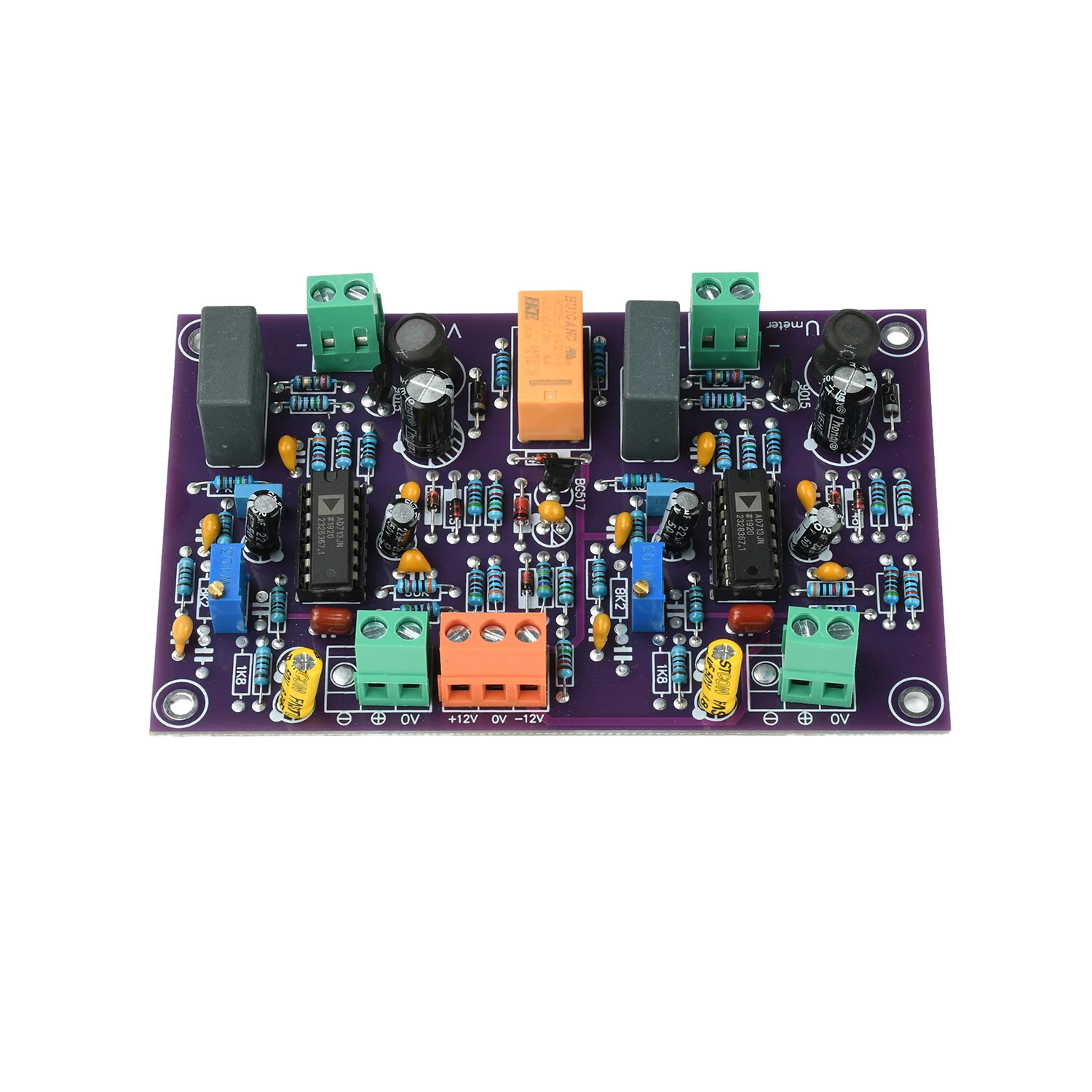

Professionelles Zweikanal-VU-Meter-Steuerungsboard mit 60dB Dynamikbereich und Überspannungsschutz für Audiogeräte

22,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

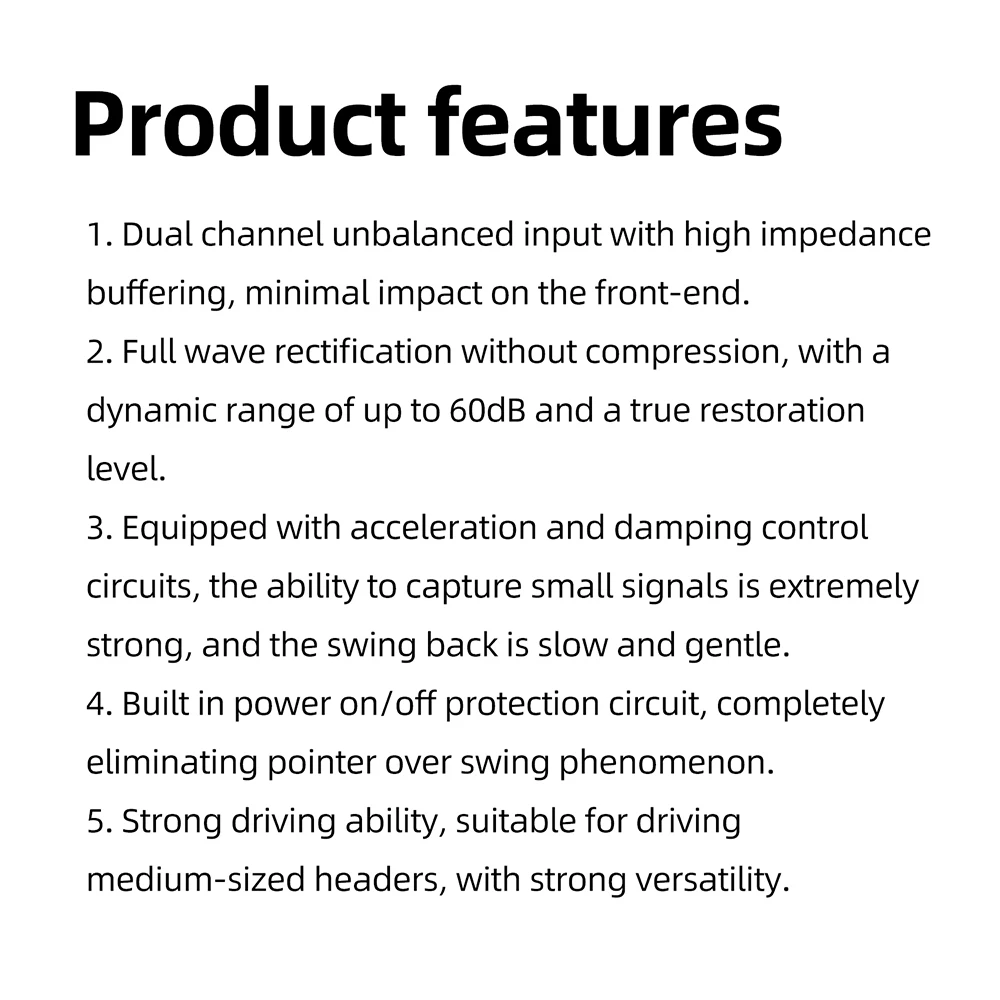

Eigenschaften

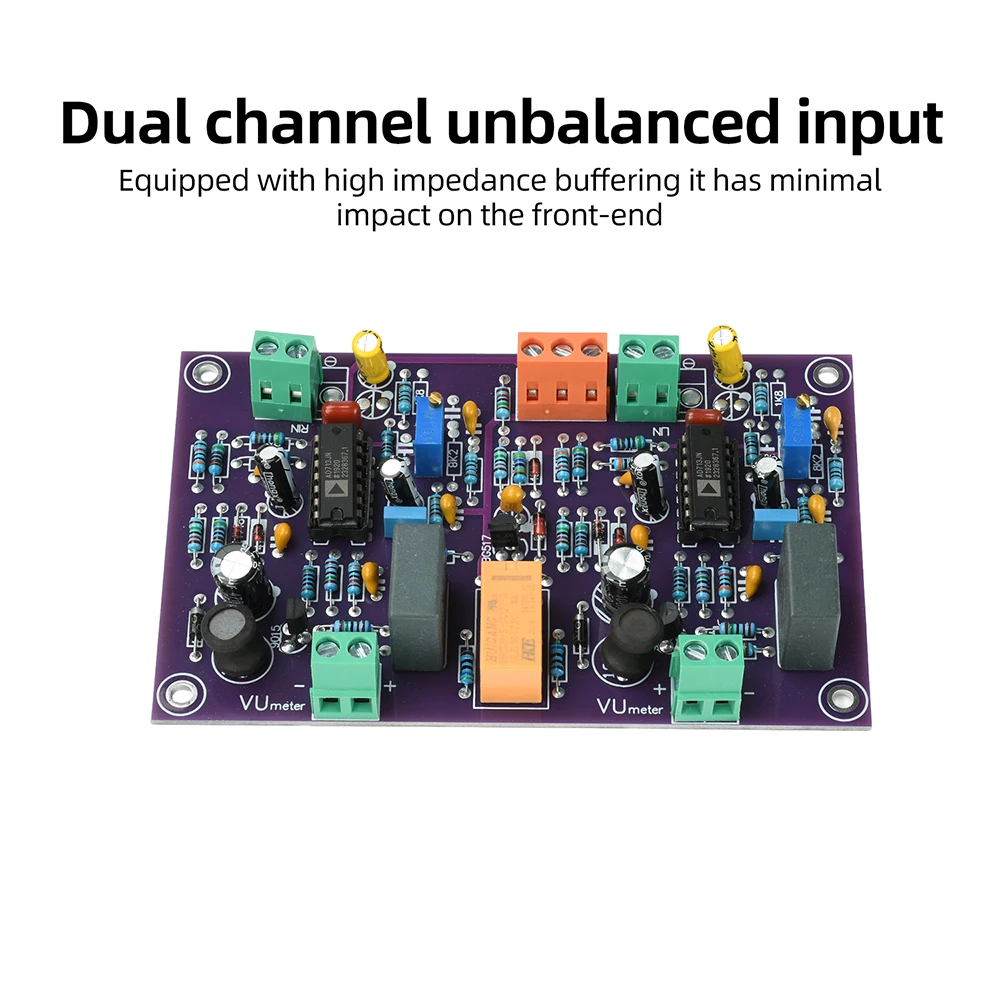

1. Zweikanaliger unsymmetrischer Eingang mit hochohmiger Pufferung, die nur minimale Auswirkungen auf den Vorverstärker hat.

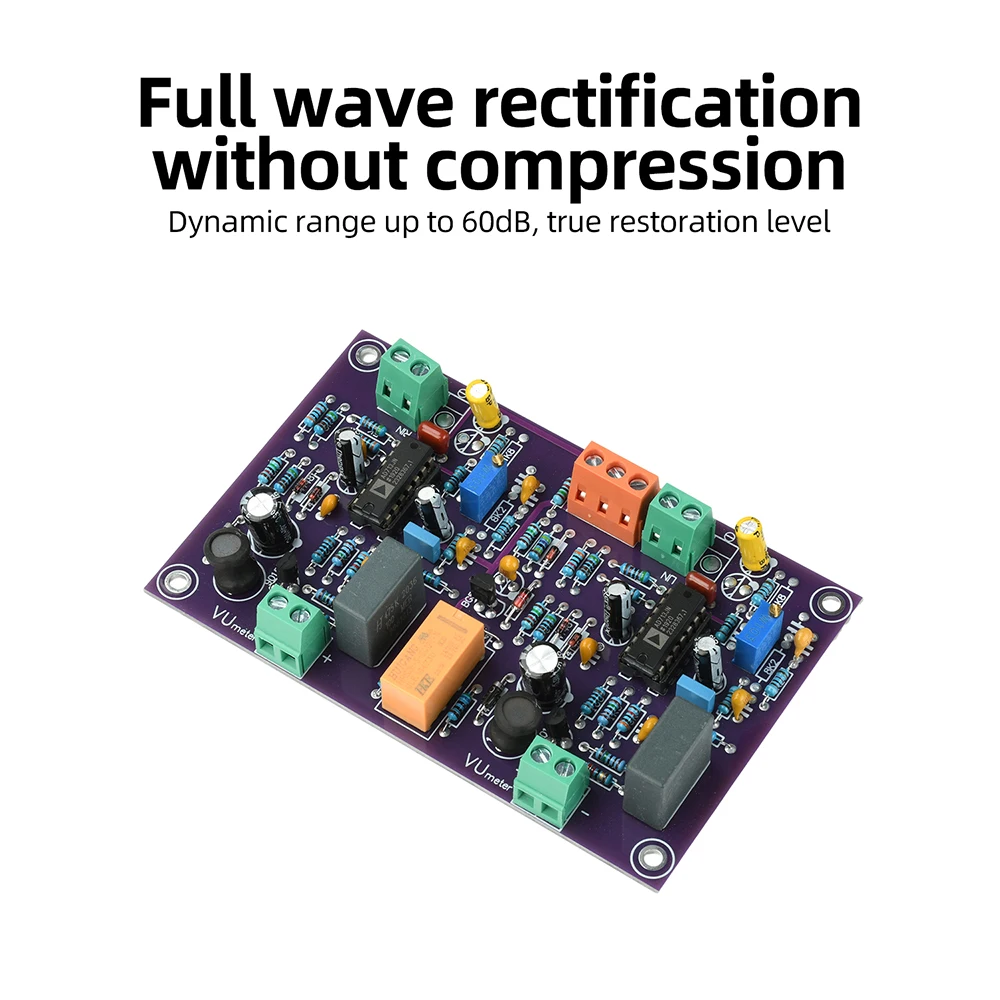

2. Vollweggleichrichtung ohne Komprimierung, mit einem Dynamikbereich von bis zu 60 dB, wodurch der Pegel präzise wiederhergestellt wird.

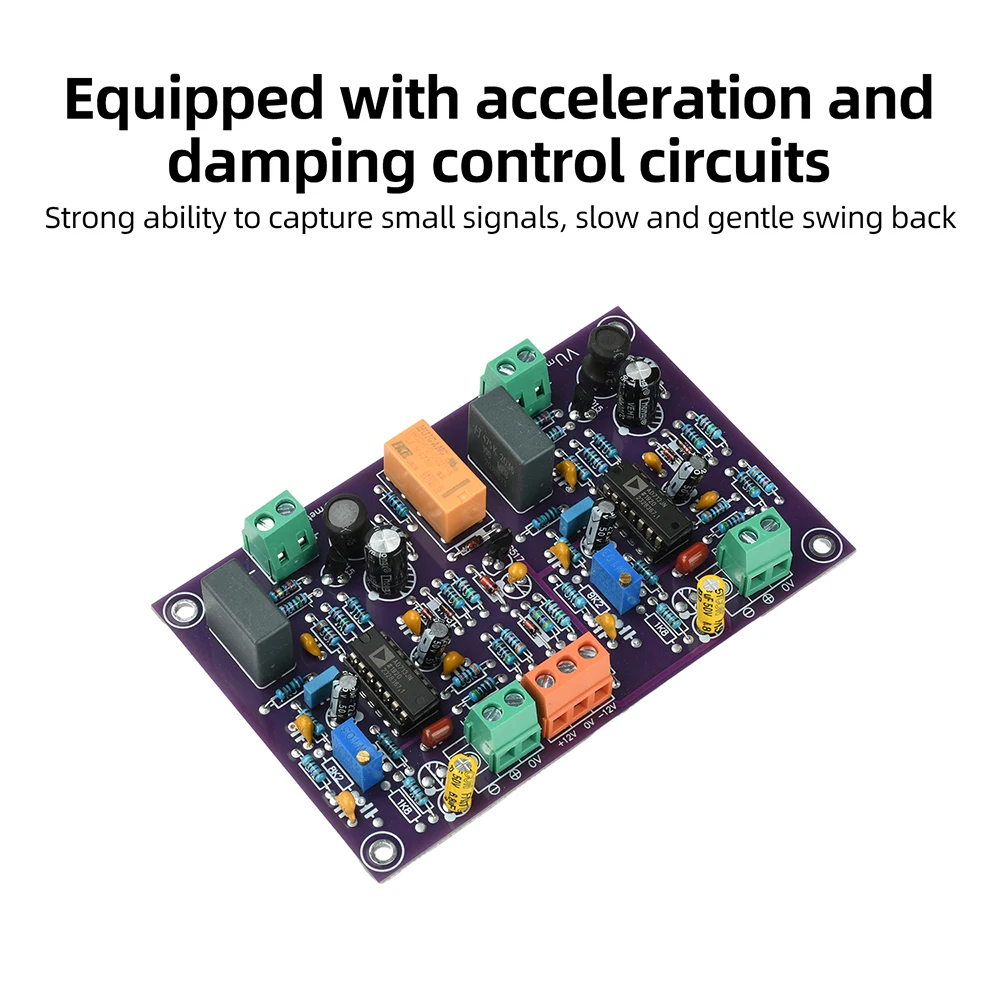

Ausgestattet mit Beschleunigungs- und Dämpfungssteuerungsschaltungen, zeichnet es sich durch eine außergewöhnliche Fähigkeit aus, minimale Signale zu erfassen, und gewährleistet einen langsamen und sanften Rücklauf.

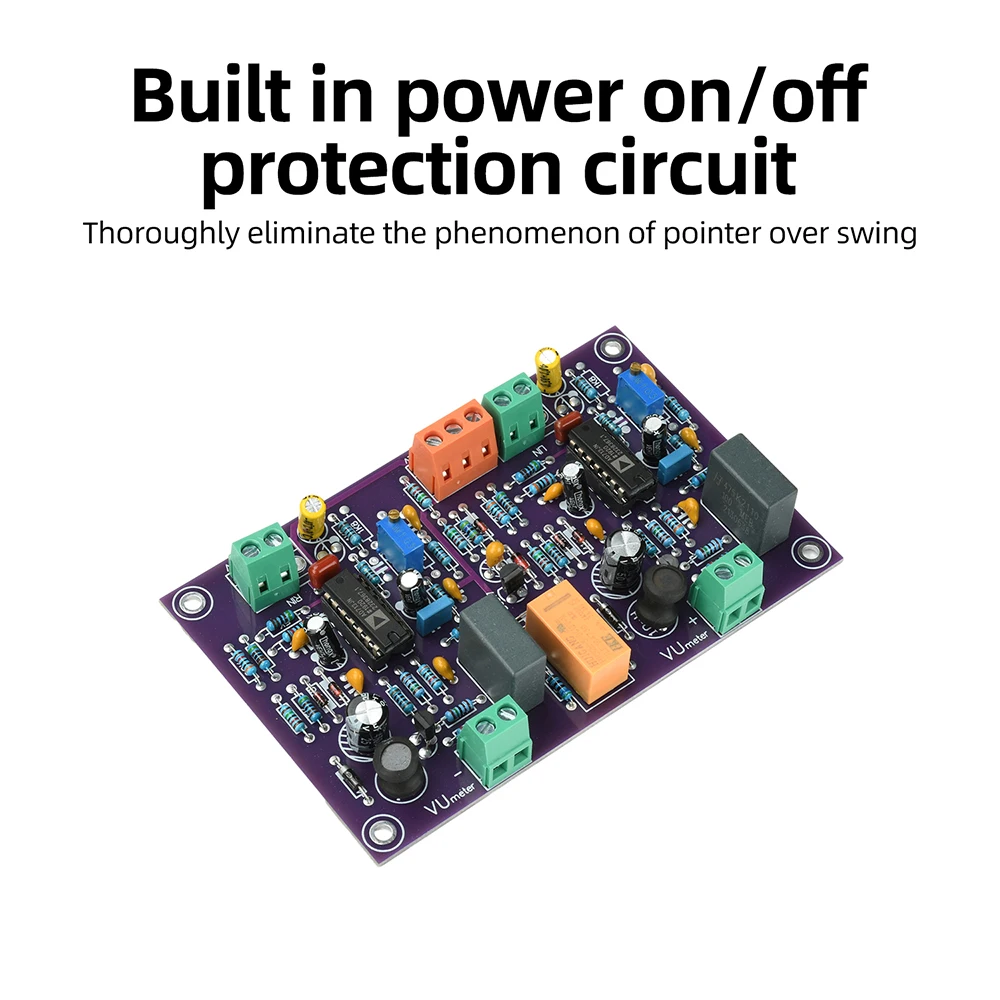

Ausgestattet mit einer integrierten Ein-/Ausschalt-Schutzschaltung, wird das Phänomen des Zeigerüberschlags vollständig eliminiert.

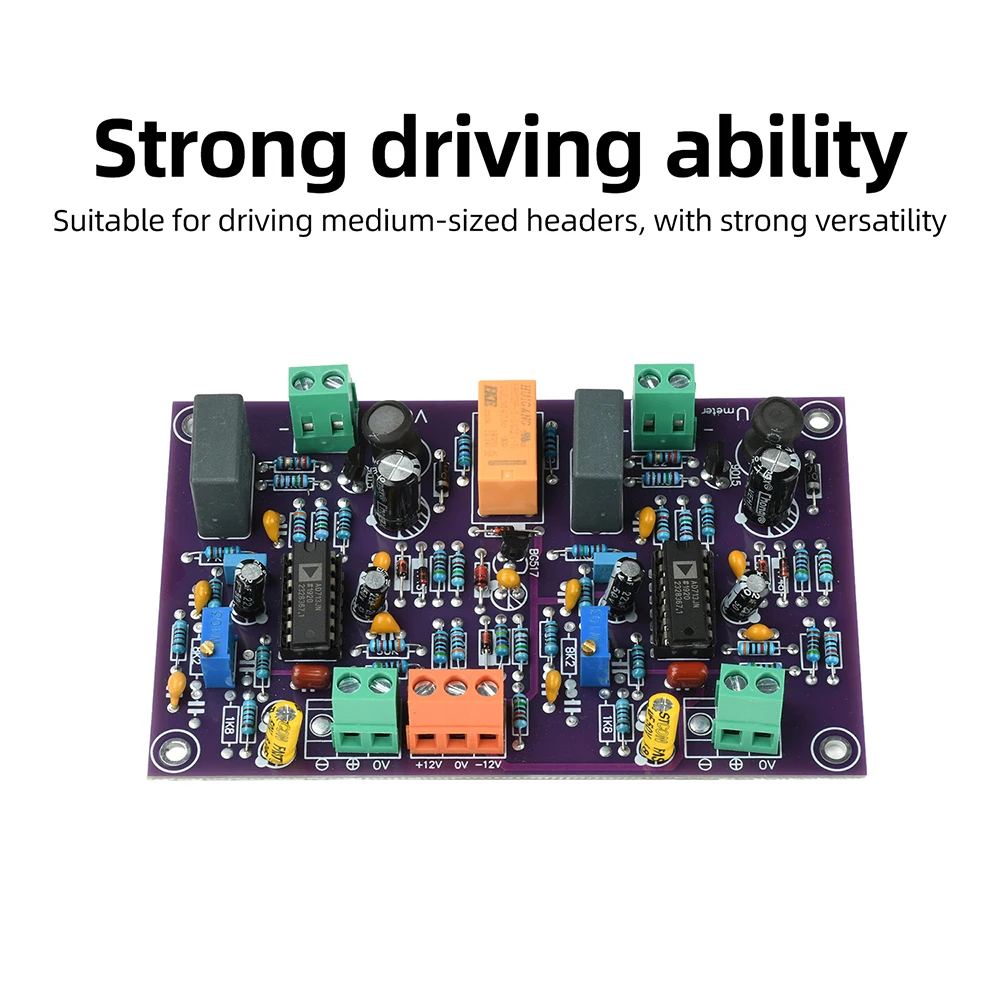

5. Starke Fahrfähigkeit, geeignet für den Betrieb mittelgroßer Messgeräte, mit hoher Universalität.

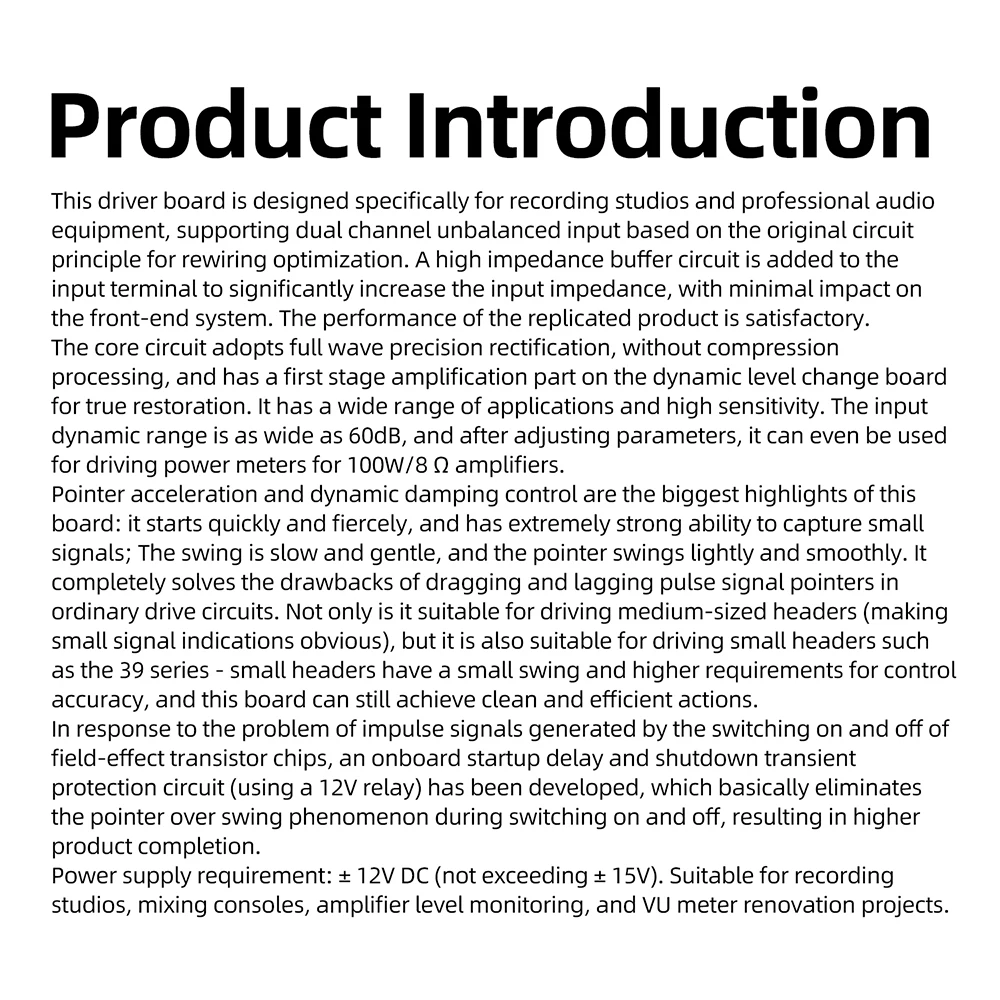

Produkteinführung
Diese Treiberplatine wurde speziell für Aufnahmestudios und professionelle Audiogeräte entwickelt und unterstützt einen unsymmetrischen Zweikanaleingang. Basierend auf dem ursprünglichen Schaltungsprinzip haben wir die Verkabelung optimiert und am Eingangsende eine hochohmige Pufferschaltung hinzugefügt, wodurch die Eingangsimpedanz erheblich erhöht wurde, ohne das Front-End-System wesentlich zu beeinträchtigen. Die Leistung des Nachbauprodukts ist zufriedenstellend.
Die Kernschaltung verwendet eine Vollwellen-Präzisionsgleichrichtung ohne Kompressionsverarbeitung, wodurch die dynamischen Änderungen der Spannungspegel originalgetreu wiedergegeben werden. Die Platine ist mit einer primären Verstärkungsstufe ausgestattet, die ein breites Anwendungsspektrum und eine hohe Empfindlichkeit bietet. Mit einem Eingangs-Dynamikbereich von bis zu 60 dB kann sie nach Anpassung der Parameter sogar als Leistungsmesser-Treiber für 100W/8Ω-Leistungsverstärker eingesetzt werden.
Die Zeigerbeschleunigung und die dynamische Dämpfungsregelung sind die herausragenden Merkmale dieser Platine: Sie startet schnell und scharf, mit einer außergewöhnlichen Fähigkeit, minimale Signale zu erfassen; der Rücklauf ist langsam und sanft, und der Zeiger bewegt sich leicht und fließend. Sie eliminiert vollständig die Nachteile gewöhnlicher Treiberschaltungen, wie Trägheit und Zeigerverzögerung bei der Reaktion auf Impulssignale. Sie ist nicht nur zum Ansteuern von mittelgroßen Messgeräten geeignet (wodurch minimale Signalanzeigen klar werden), sondern auch zum Ansteuern kleiner Messgeräte wie der 39er-Serie – diese kleinen Messgeräte haben geringe Schwingamplituden und erfordern eine höhere Regelgenauigkeit, doch diese Platine erzielt dennoch saubere und präzise Bewegungen.
Die integrierte Startverzögerungsverbindung und die Schutzschaltung für die sofortige Abschaltung (unter Verwendung eines 12-V-Relais) beheben das Problem der bei der Inbetriebnahme und Abschaltung von Feldeffekttransistor-Chips (FET-Chips) leicht erzeugten Stoßsignale und haben das Phänomen des Zeigerüberschusses während des Betriebs im Wesentlichen beseitigt Starten und Herunterfahren, was zu einem höheren Grad der Produktvollständigkeit führt.

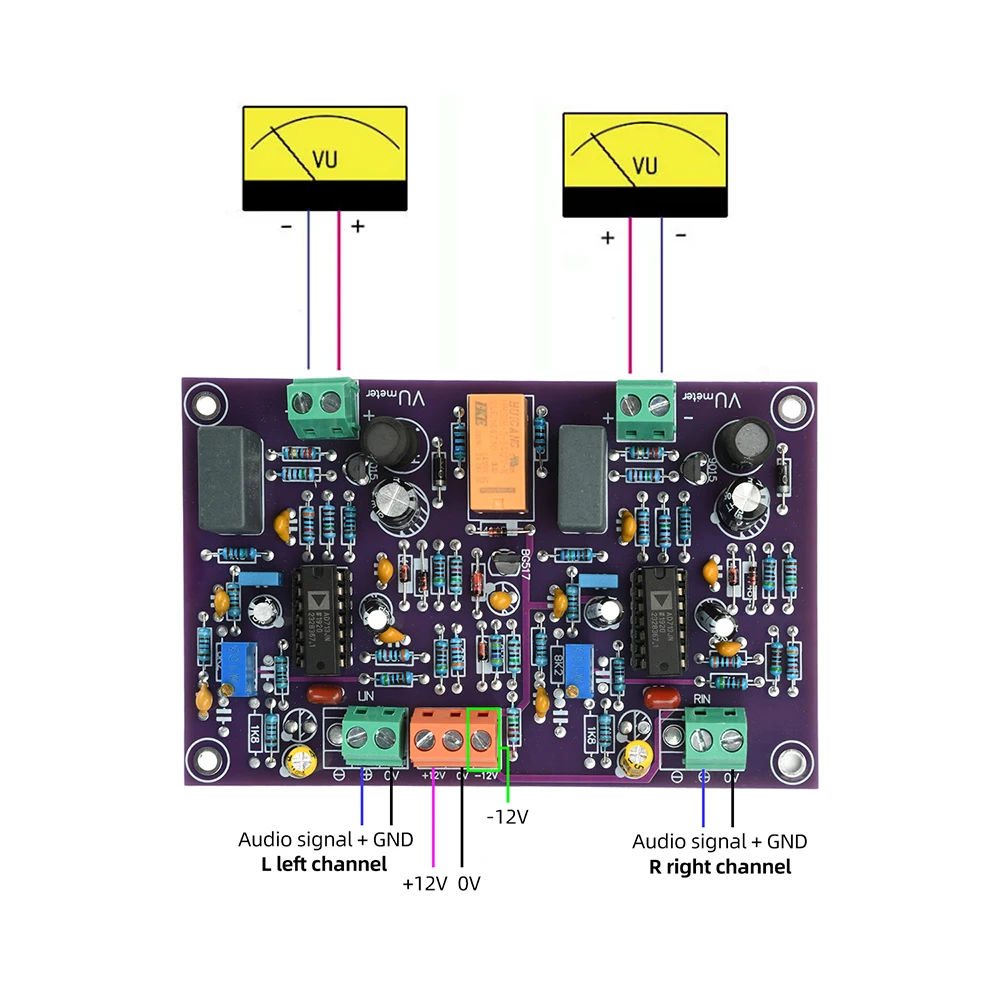

Stromversorgungsanforderungen: ±12V DC (darf ±15V nicht überschreiten). Geeignet für Aufnahmestudios, Mischpulte, Überwachung des Leistungspegels von Verstärkern und VU-Meter-Modifikationsprojekte.

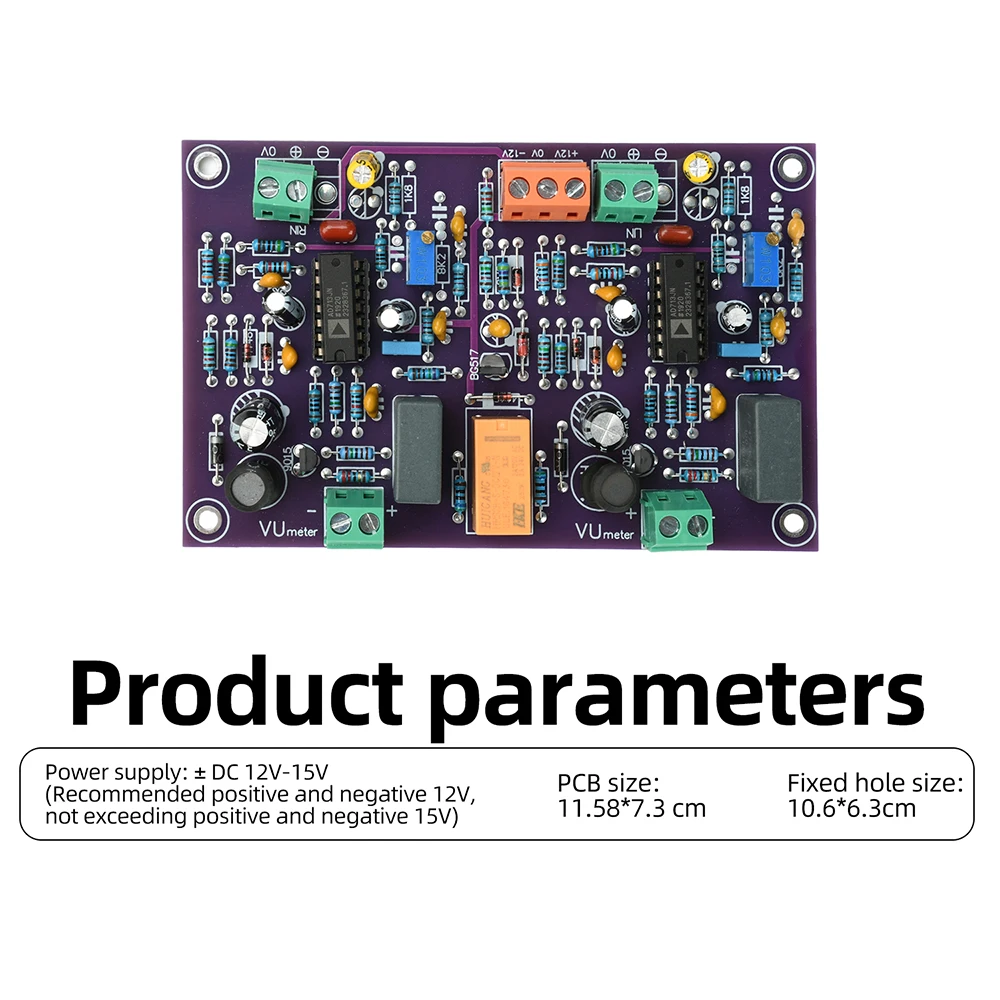

Produktparameter
Stromversorgung: ± DC 12V-15V (empfohlener Bereich ist ±12V, mit einem Maximum von ±15V)

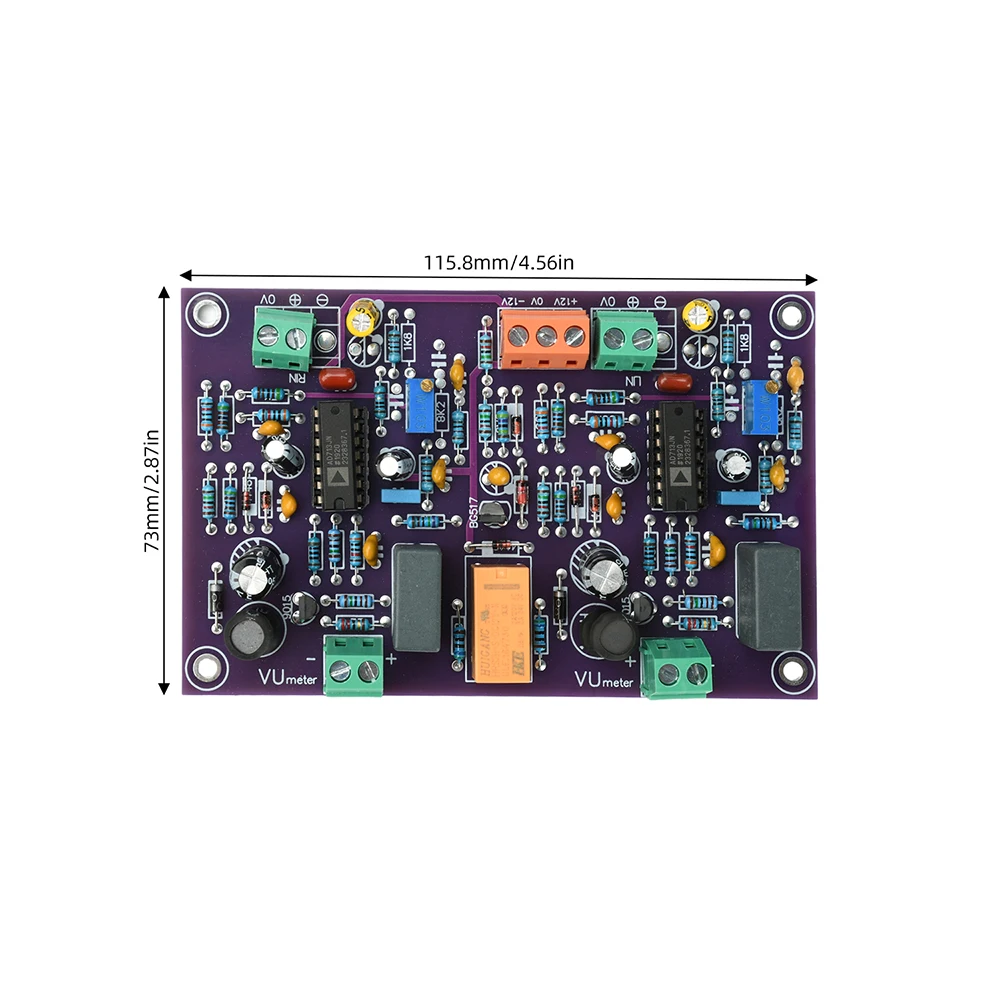

Leiterplattengröße: 11,58*7,3 cm
Feste Lochgröße: 10,6*6,3cm

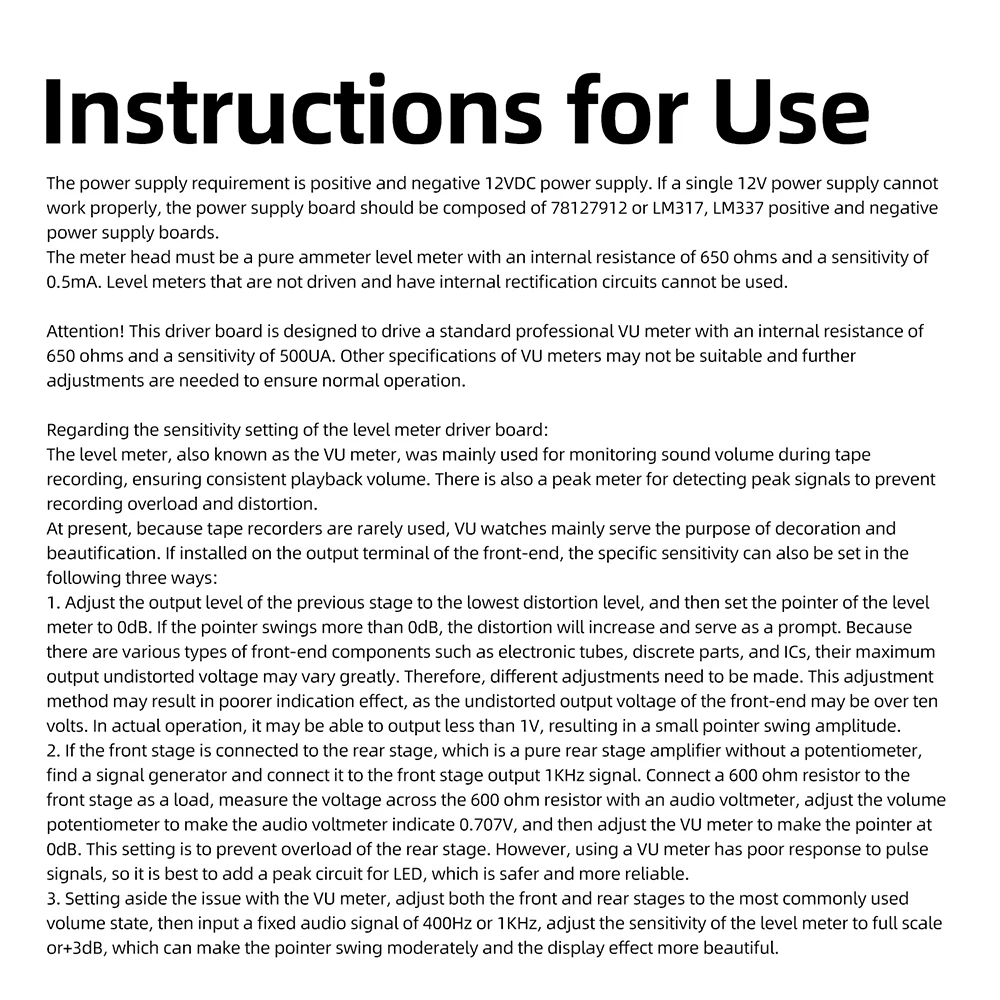

[Anweisungen zur Verwendung]: Die Stromversorgung erfordert ±12VDC. Eine einzelne 12V-Stromversorgung kann nicht ordnungsgemäß funktionieren. Die Stromversorgungsplatine sollte aus 7812, 7912 oder einer ± Stromversorgungsplatine bestehend aus LM317, LM337 bestehen.
Der Messkopf muss ein reines Amperemeter und Voltmeter sein, mit einem Innenwiderstand von 650 Ohm und einer Empfindlichkeit von 0,5 mA. Der Typ des Voltmeters, der keinen Treiber benötigt und über eine interne Gleichrichterschaltung verfügt, kann nicht verwendet werden.
Achtung! Dieses Treiberplatinen-Design ist für den Antrieb eines professionellen Standard-VU-Meter-Kopfes mit einem Innenwiderstand von 650 Ohm und einer Empfindlichkeit von 500 µA vorgesehen. Es ist möglicherweise nicht für VU-Meter-Köpfe anderer Spezifikationen geeignet und erfordert möglicherweise weitere Anpassungen, um ordnungsgemäß zu funktionieren.
