Universeller Tachometer-Sender-Adapter Tacho-Signal-Konverter 9-32 VDC für Auto Motorrad Boot Yacht Motor

41,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 6–12 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Lieferumfang: (wie das Bild zeigt)
1 x Drehzahlsensor-Adapter

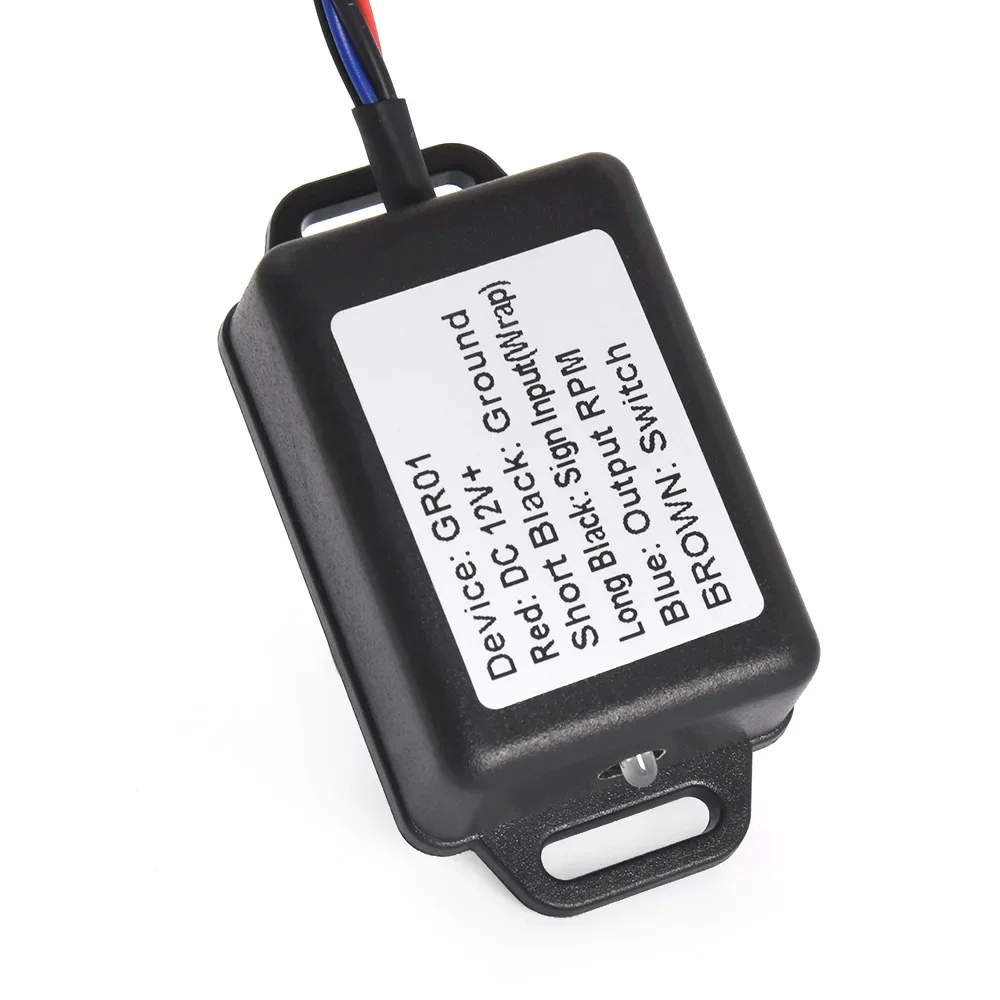

Modell: GR01
1. Kabeldefinition
ROT: Stromversorgung 12 V DC
SCHWARZ: Strom GND
SCHWARZ/BRAUN (1,6 m): Eingangssignalkabel
BLAU: Ausgangssignal (festes Verhältnis von 4 Impulsen/Runddrehzahl)
BRAUN: Schaltersteuerkabel
2. Konfigurationsschritte
1) Schließen Sie das Schalterkabel an, um in den Einstellungsmodus zu gelangen
2) Finden Sie die Zündspule Ihres Benzinmotors. Normalerweise befindet sie sich in der Nähe der Zündkerze, die Sie leicht in der Bedienungsanleitung Ihres Motors/Autos/Fahrzeugs finden können.
Wickeln Sie das Eingangssignalkabel 5 bis 8 Runden um das Zündspulenkabel und ziehen Sie es dann wie unten fest
3) Schalten Sie den Sensor ein, die LED bleibt grün
4) Trennen Sie das Schalterkabel. Die LED bleibt grün und berechnet den vom Motor erkannten Impuls
5) Schließen Sie das braune Kabel des Schalters an und trennen Sie es erneut. Die LED blinkt
Der Sensor gibt ein Impulssignal mit einem festen Drehzahlverhältnis von 4 Impulsen/Umdrehung aus, was bedeutet, dass er bei 1000 U/min eine Ausgangsfrequenz von 66,6 Hz liefert.
Wenn die Eingangsfrequenz beispielsweise 100 Hz bei 1000 U/min beträgt, wandelt der Sensor das Signal um und gibt dann 66,6 Hz bei 1000 U/min aus
7)Wie konfiguriert man den Tachometer?
Bitte stellen Sie das Drehzahl-/Drehzahlverhältnis Ihres Tachometers/Drehzahlmessers auf 4 Impulse/Runde ein, dann funktioniert das Messgerät ordnungsgemäß.
