ESP32-S3 16DI-16DO SSR PWM Board WiFi/BLE/Eth RS485 Modbus RTU für MQTT IoT LED

Produktbeschreibung

Die ESS3H32 ist eine 16DI-16DO-Erweiterungsplatine, die auf dem ESP32 S3 Entwicklungsboard basiert. Sie verfügt über eine RS485-Busschnittstelle, 16 NPN-Eingangsports und 16 optoisolierte MOSFET-Ausgangsports. Sie eignet sich für Anwendungen, die einen geräuscharmen Betrieb oder Hochgeschwindigkeitsschaltungen erfordern, wie z. B. PWM-LED-Dimmung und Drehzahlregelung von Niedrigleistungsmotoren.
Hinweis: Das ESP32 S3-Board ist nicht im Lieferumfang enthalten!!!
Bitte kontaktieren Sie mich für detailliertere Informationen.
Produkteigenschaften
Betriebsspannung: Weitspannung DC 7-30V
2 Betriebsstrom: 60-80 mA (ESP32 S3 Standby-Stromverbrauch)
3 16-Kanal NPN Optoelektronische Isolations-Eingangsport (unterstützt 3-24V Pegel)
4 16-Kanal NPN 3A MOS-Ausgang (DC 3-30V), unterstützt PWM-Steuerung.
5 konfigurierbare integrierte LEDs/Tasten, die restlichen E/A-Ports sind herausgeführt
6 Größe: 180*72*13mm (nur Platine), 193*83*19mm (mit DIN-Box)
7 Gewicht: 96 g (nur Board), 222 g (mit DIN-Box)

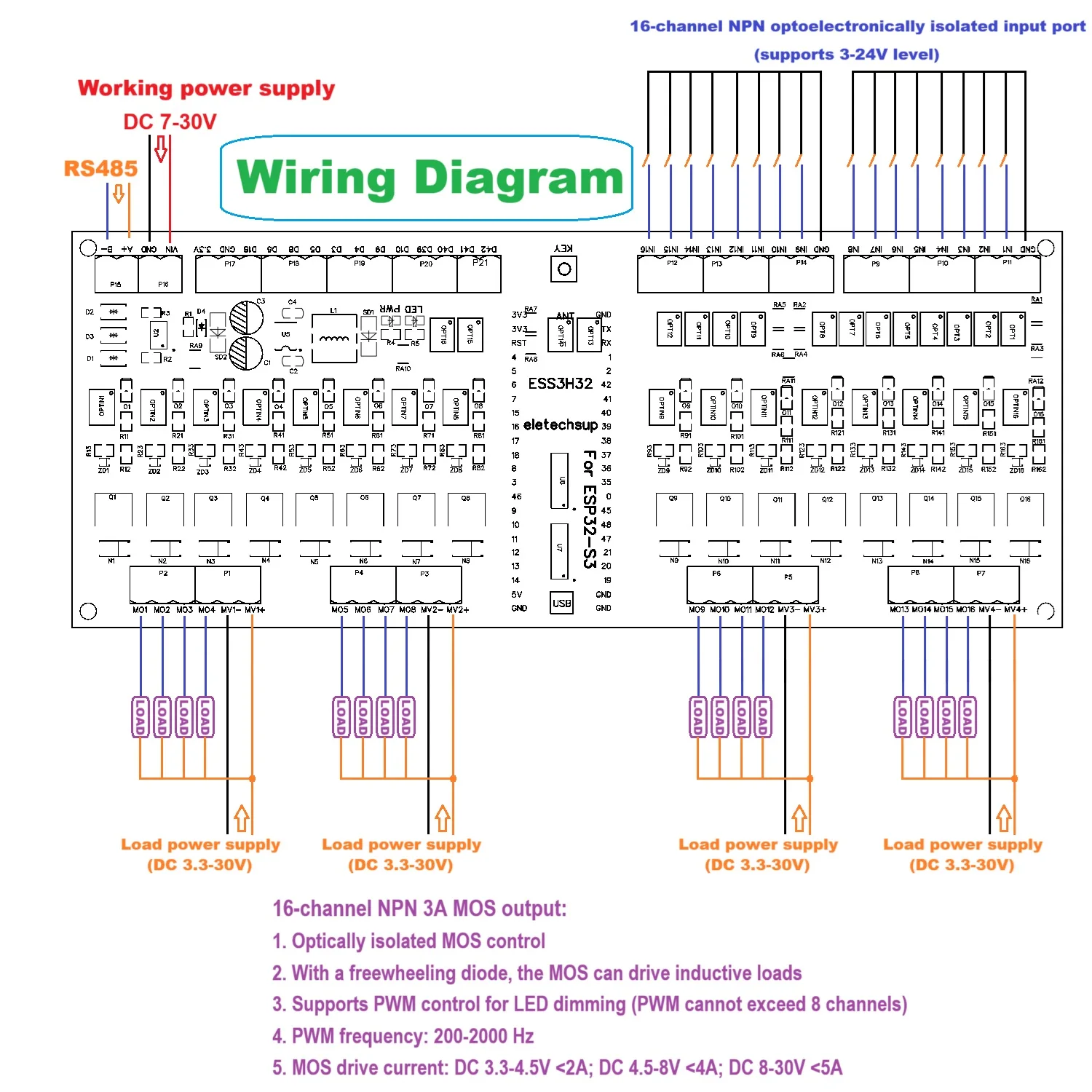

16-Kanal NPN 3A MOS-Ausgang
1. Optisch isolierte MOS-Steuerung
2. Mit einer Freilaufdiode kann der MOS induktive Lasten antreiben.
3. Unterstützt PWM-Steuerung für LED-Dimmung (PWM kann 8 Kanäle nicht überschreiten)
4. PWM-Frequenz: 200-2000 Hz
5. MOS-Ansteuerstrom: DC 3,3-4,5V

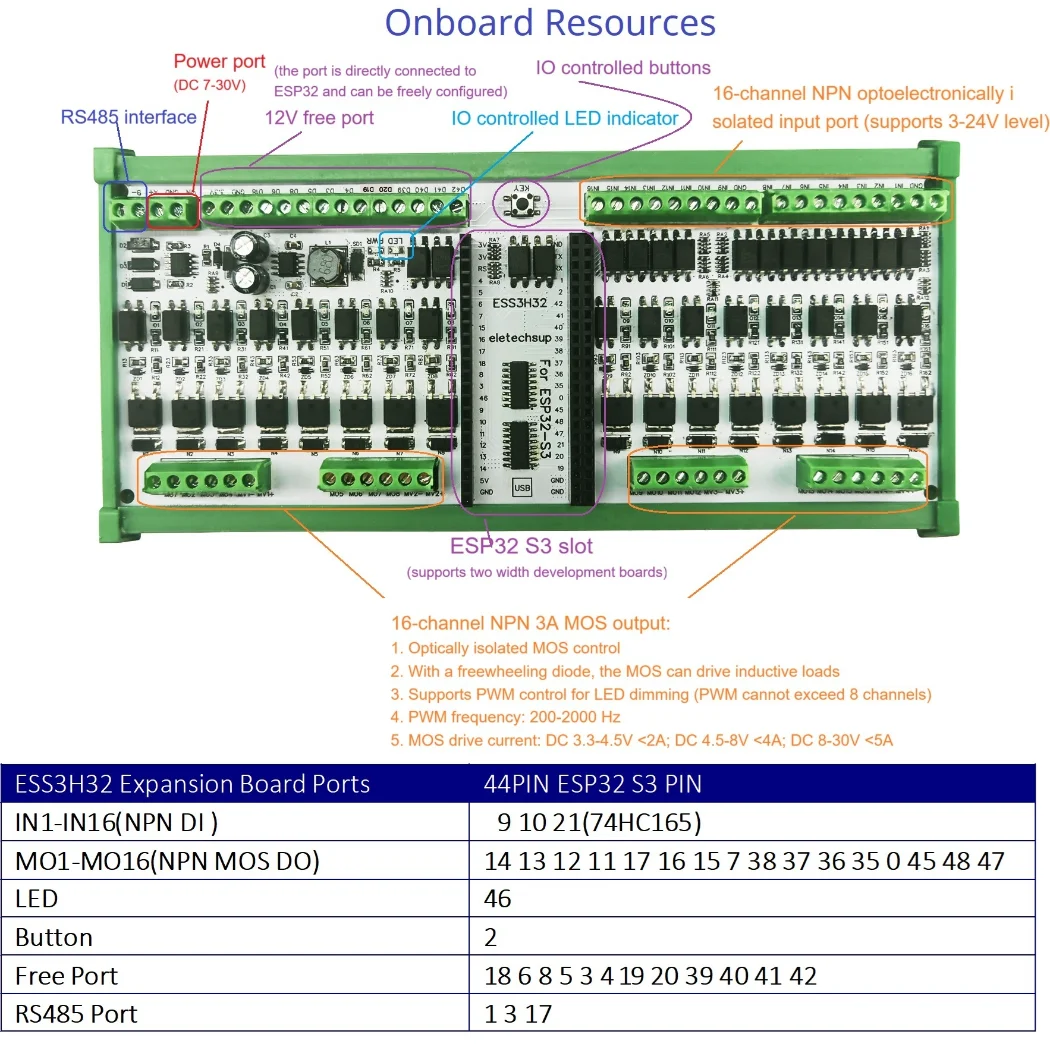

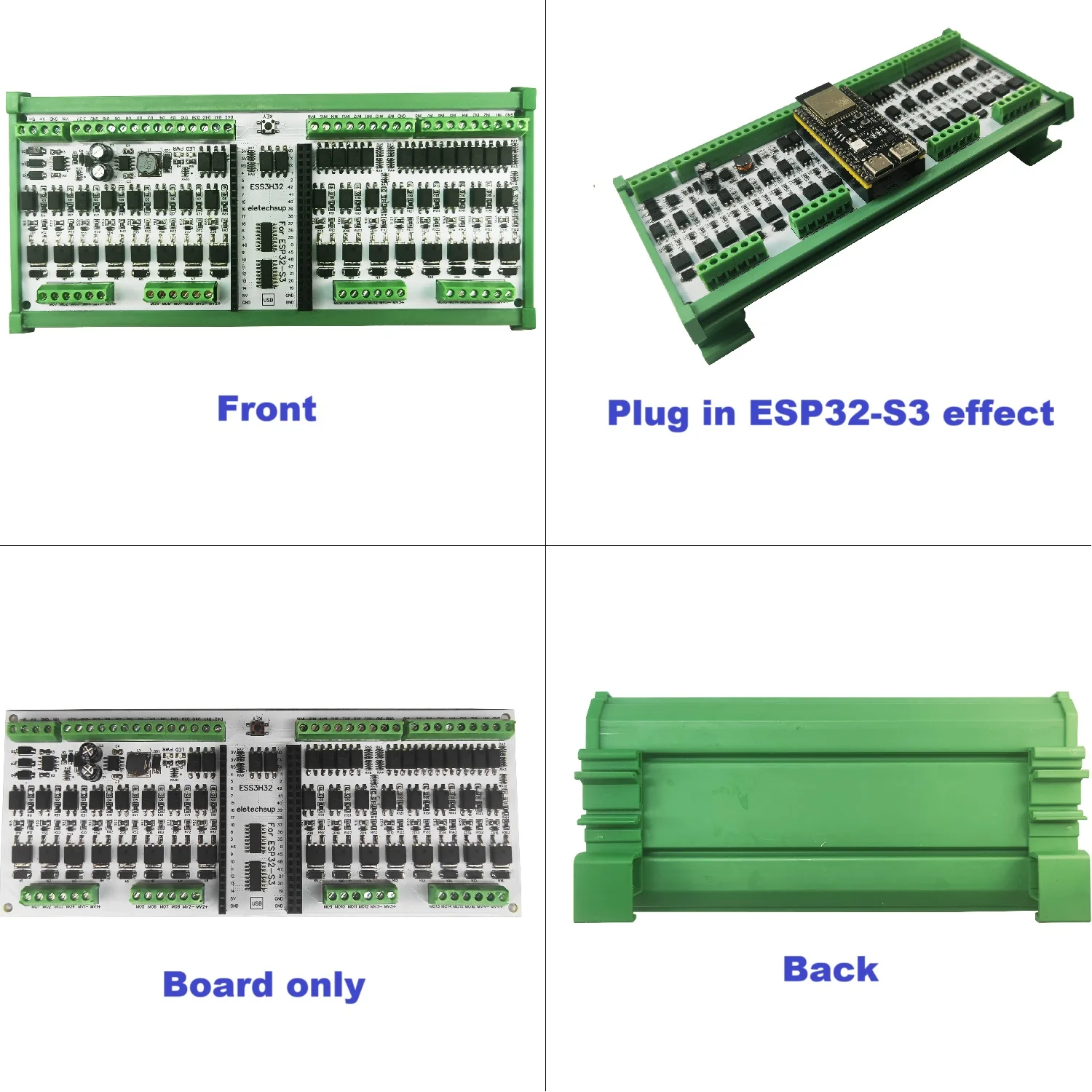

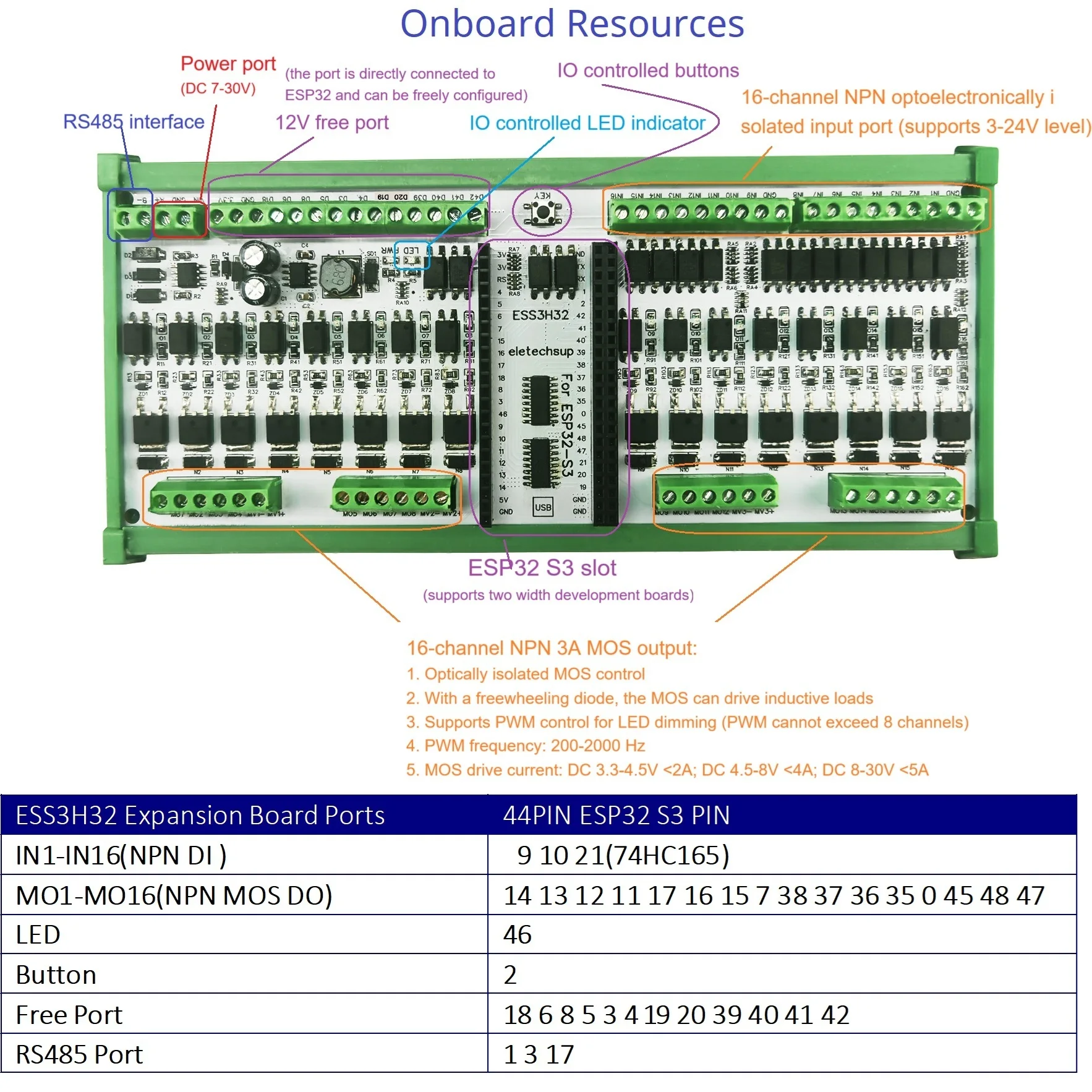

Produktdetails in Bildern

Produkteigenschaften

Markenname

eletechsup

Ursprung

CN (Herkunft)

Kompatibler Stil für Audio- und Videogeräte

Bühnenausrüstung

Hochbetriebenes Chemikalienunternehmen

Keine

Modellnummer

ESS3H32

Zertifizierung

NONE

Gewicht

96
