1-10 Stück MAX98357A I2S Audio-Verstärkermodul 3W Klasse D Digitaler Leistungsverstärker Filterloser DAC-Decoder für ESP32 Arduino

Produktbeschreibung

Produktspezifikationen
Ausgangsleistung: 4h 3,2W, 10% THD, 8h 1,8W, 10% THD, mit 5V Stromversorgung
PSRR: 77 Dezibel, typisch bei 1 kHz
Die Abtastrate von I2S reicht von 8 kHz bis 96 kHz.
Sie benötigen kein MCLK
Klicken Sie auf +, um „Reduzieren“ anzuzeigen
Fünfpolige optionale Verstärkung: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
Hervorragende Unterdrückung von Klick- und Pop-Geräuschen
Heißabschaltschutz

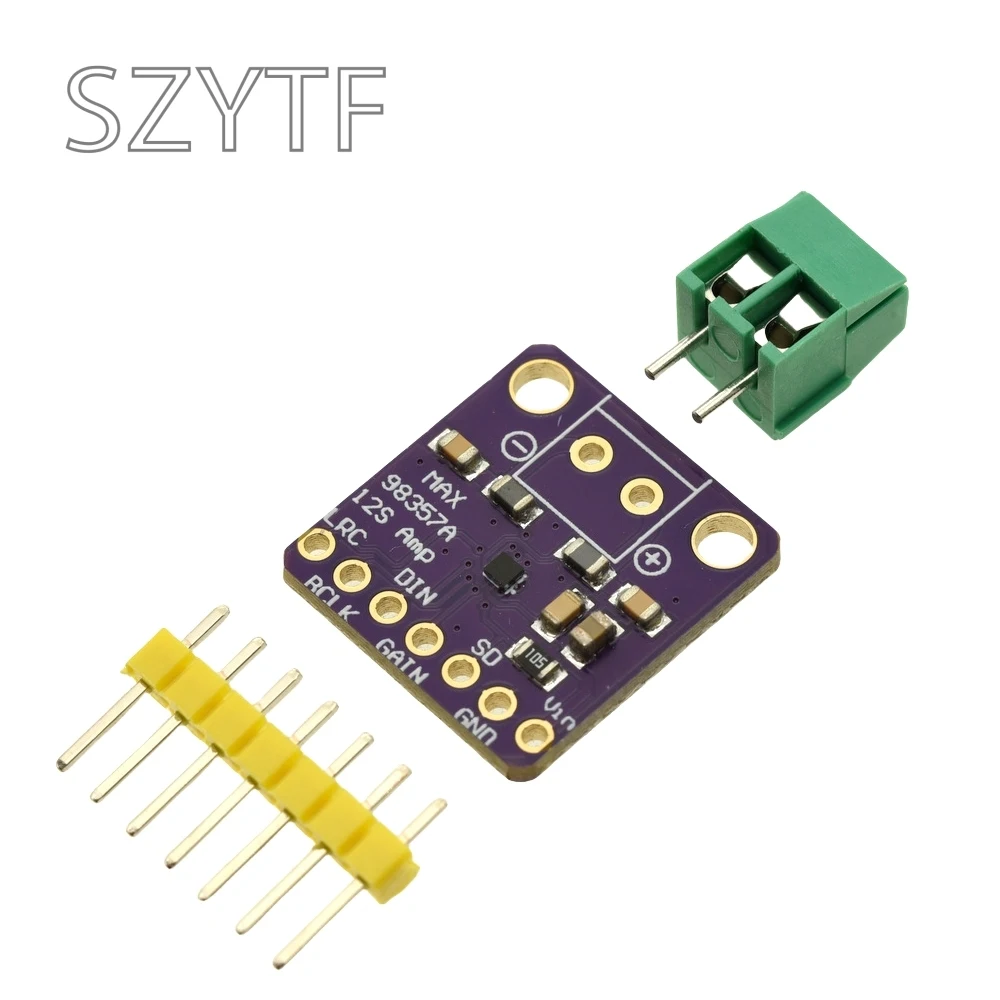

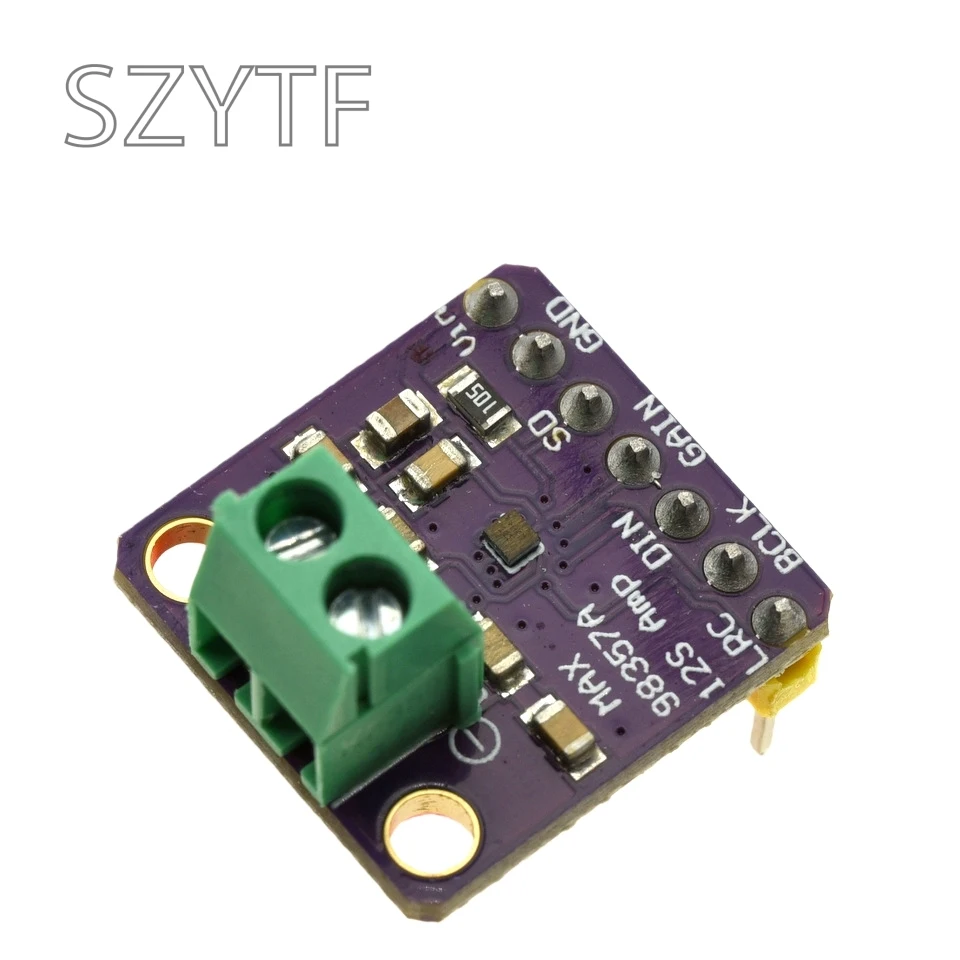

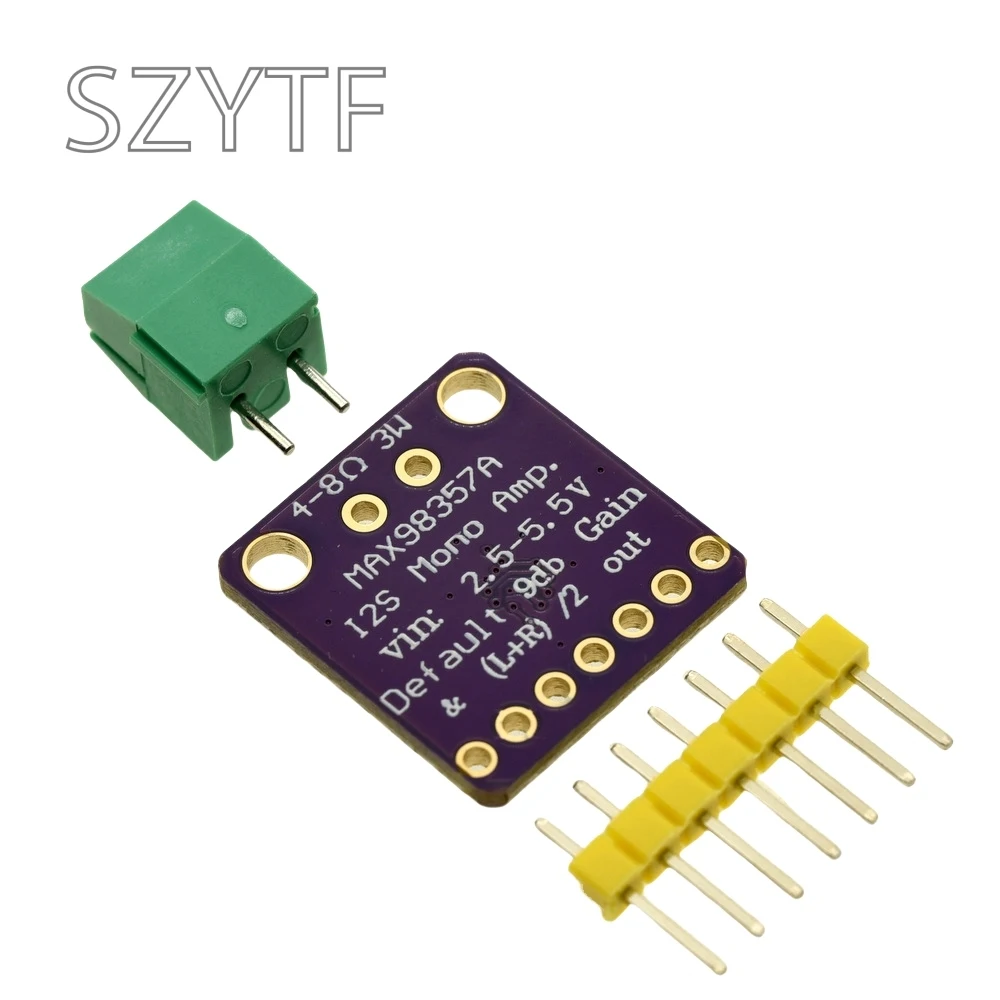

Als zusammengebautes und getestetes Tap-Board, mit einem kleinen optionalen Kopfstück und einem 3,5-mm-Patch-Board. Wenn Sie den Kopf mit dem Terminal verbinden müssen, führen Sie einige Schweißarbeiten durch.
Es übernimmt den standardmäßigen I2s-Digital-Audioeingang und dekodiert ihn nicht nur in ein analoges Signal, sondern verstärkt es auch direkt in einem Lautsprecher. Perfekt für die Hinzufügung eines kompakten verstärkten Klangs, es nimmt 2 Pausen (I2sDAC+AMP) und kombiniert sie zu einer.
I2s (nicht zu verwechseln mit I2c), im digitalen Sound-Protokoll, das zur Übertragung von Audiodaten auf einer Leiterplatte verwendet wird. Viele High-End-Chips und Prozessoren verwalten den gesamten Ton im digitalen I2s-Format. Um dann Daten einzugeben oder auszugeben, werden drei oder vier Pins (Dateneingang, Datenausgang, Bit-Takt und Auswahl des linken und rechten Kanals) verwendet. Normalerweise gibt es bei Audiogeräten einen DAC-Chip, der den I2s-Standard aufnimmt und ihn in ein analoges Signal umwandelt, das das Headset antreiben kann.
Dieser kleine Mono-Verstärker ist überraschend leistungsstark – er kann 3,2 Watt an Leistung an einen 4-Ohm-Lautsprecher liefern (5 Volt Leistung, 10 % THD). Im Inneren des Mikrochips befindet sich ein D-Level-Controller, der zwischen 2,7 V und 5,5 VDC betrieben werden kann. Da der Verstärker Klasse D ist, ist er hocheffizient und perfekt für tragbare und batteriebetriebene Projekte. Er verfügt über einen integrierten Überhitzungs- und Überstromschutz, aber wir können kaum feststellen, dass er heißer wird.
Der Audioeingang ist I2S-Standard und kann 3,3V- oder 5V-Logikdaten verwenden. Die Ausgänge sind „gegängt“ – das bedeutet, dass sie direkt mit dem Ausgang verbunden sind, anstatt geerdet zu sein. Der Ausgang ist eine ~300kHz-Rechteckwellen-Pulsweitenmodulation, die dann von der Lautsprecherspule „ausgeglichen“ wird – es sind keine hohen Frequenzen zu hören. All dies bedeutet, dass Sie den Ausgang nicht an einen anderen Verstärker anschließen können, er sollte die Lautsprecher direkt ansteuern.
Es gibt einen Gain-Pin, der manipuliert werden kann, um den Verstärkungsfaktor zu ändern. Standardmäßig liefert der Verstärker eine Verstärkung von 9 dB. Gain-Pins können auf 3 dB, 6 dB, 9 dB, 12 dB oder 15 dB eingestellt werden, indem ein Pull-up-Widerstand oder ein Pull-down-Widerstand direkt angeschlossen oder verkabelt wird.
Die Shutdown/Mode-Pins können verwendet werden, um den Chip in den Shutdown-Zustand zu versetzen oder festzulegen, welcher I2s-Audiokanal über das Rohr mit dem Lautsprecher verbunden ist. Standardmäßig gibt der Verstärker (L+R)/2 Stereo-Mix an den Mono-Ausgang aus. Durch Hinzufügen eines Widerstands können Sie die Ausgabe nur nach links oder rechts ändern.
Geeignet für Raspberry Pi, Arduino Zero und jeden anderen Mikrocontroller oder Mikrocomputer mit I2s-Audioausgang.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

2.5V - 5.5V

Verlustleistung

3W

Betriebstemperatur

N/A

Anwendung

Computer

Paket

Module
