DIYTZT 1/3 Stück STM8S103F3P6 Systemplatine STM8S STM8 Entwicklungsplatine Minimale Kernplatine für Arduino STM DIY KIT

Produktbeschreibung

Das Entwicklungsboard mit Micro-USB-Kabelversorgung, kompatibel mit Smartphone-Leitungen, Datenleitungen ist einfach und leicht zu bekommen, aber nicht über USB-Mini-Leitung mit Strom versorgt
Niedriger Preis, benutzerfreundliches Design, ein vollständiger Datensatz, der Ihnen hilft, Geld, Zeit, Mühe und Sorgen zu sparen
STM8S Kernplatine der Hauptmerkmale
Verwenden Sie STM8S103F3P6 als Master-IC

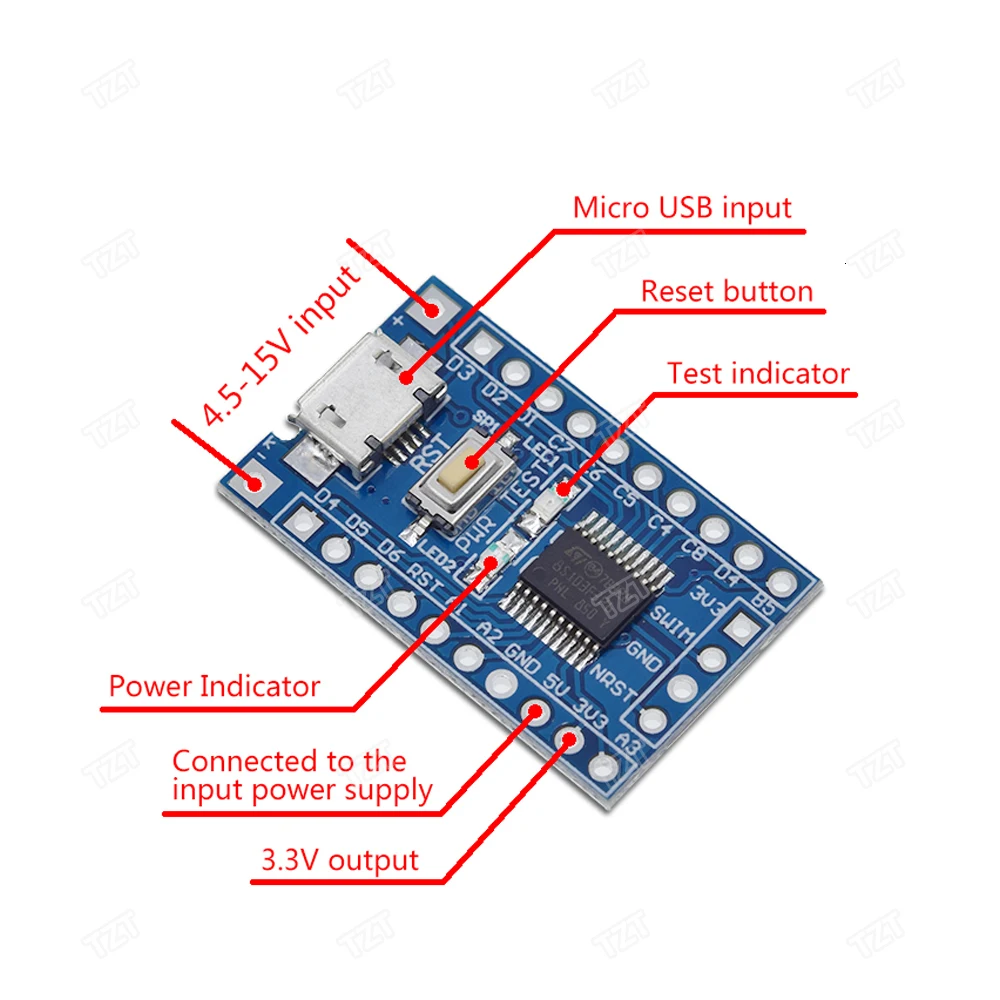

Sie können den 2,54-Pin auf der Platine oder das Power-Supply-Pad verwenden. Bei Verwendung des Power-Supply beträgt der Eingangsspannungsbereich 4,5V-15V und kann über den 3,3V-Pin nach außen ausgegeben werden.
Hinweis: Die Spannung des 5-V-Pins ist die Eingangsspannung des Moduls
Führt zu allen Pins, die Pins neben dem Pin markieren das Etikett, mit einer Reset-Taste, Power-LED und dem Programm zeigt LED, klein, aber perfekt geformt
Unterstützt den SWIM-Debug-Modus
Technische Informationen
Die Schaltpläne der Kernplatine (PDF-Format) und die getestete Quelle. Im Testprogramm eingebrannt, blinkt die LED, sodass Sie erkennen können, ob die Kernplatine ordnungsgemäß funktioniert.
Bietet in IAR und STVD zwei Entwicklungsumgebungen für Registeroperationen und den routinemäßigen Betrieb der Bibliotheksfunktionen. Timer-Routine, UART-Sende-Routine, UART-Empfangsroutinen, Taktumschalt-Routinen, AD-Routinen und so weiter.
STM8-Anwendungen
STM8-Paketbibliothek
IAR-Entwicklungsumgebung, STVP-Programmiersoftware
Leistungsvergleich STM8S103F3P6
STM8S003F3-Chips verfügen nur über 128 Byte EEPROM, STM8S103F3 über 640 Byte.
Der STM8S003F3 Chip FLASH kann nur 100 Mal gelöscht werden, der STM8S103F3 kann zehntausend Mal gelöscht werden.
STM8S103F2 Chip FLASH nur 4K Bytes, STM8S103F3 haben 8K Bytes
Fazit: STM8S003F3 ist nur für ausgereifte Produkte geeignet, die STM8S003F3 Kernplatine ist nicht für die Entwicklung geeignet. Die STM8S103F3 ist jedoch für die Entwicklung geeignet, unsere Platine für diese Entwicklung verwendet diesen Chip.
Größe: 28mm*17mm*5mm/1.1*0.66*0.1

Produktdetails in Bildern

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

4.5V-15V

Verlustleistung

4.5V-15V

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

DIY KIT
