Produktbeschreibung

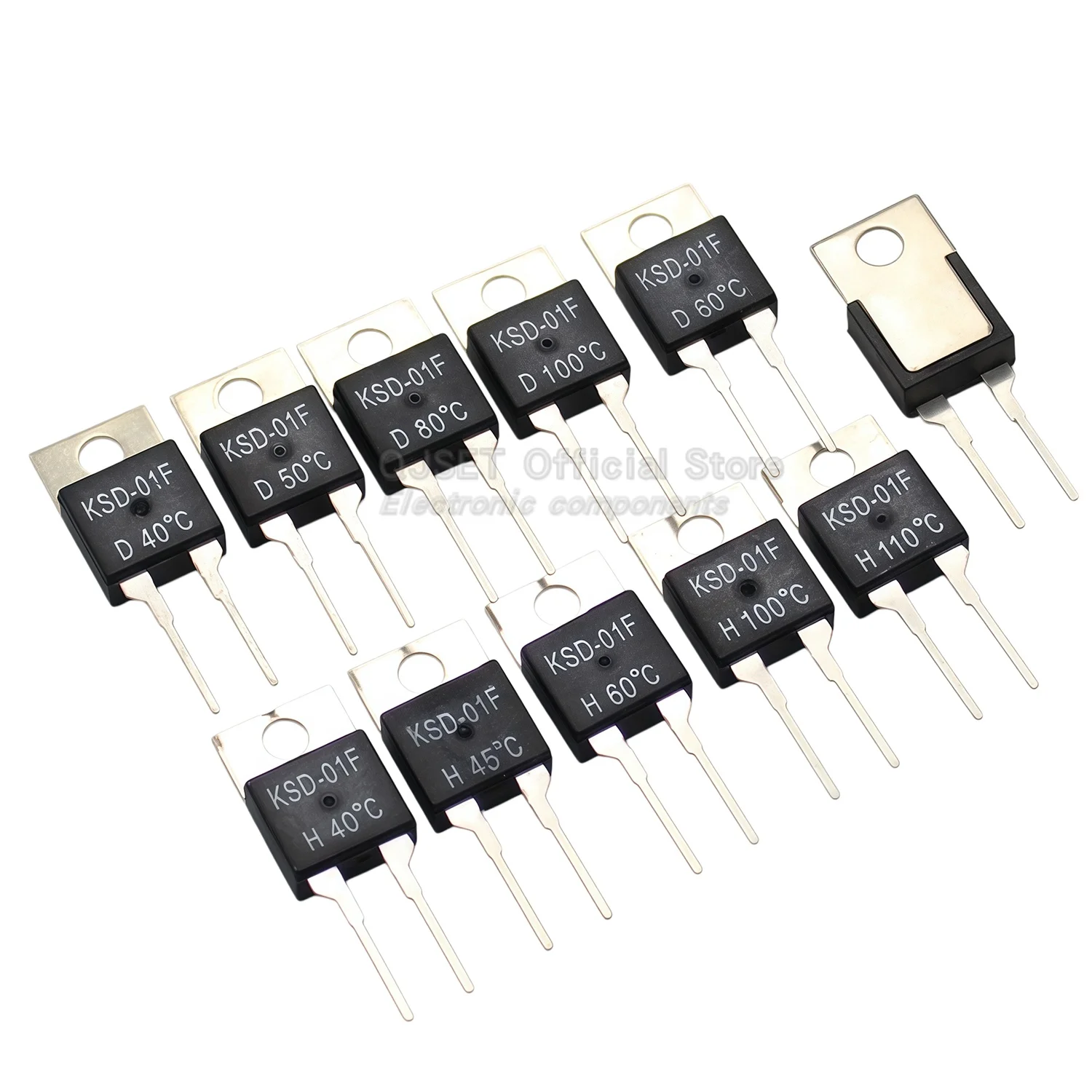

KSD-01F Temperaturregelschalter
[0°C–150°C]
D = Normalerweise geschlossen (NC): Bei Raumtemperatur geschlossen; öffnet, wenn die Temperatur auf die Auslösetemperatur ansteigt; setzt sich automatisch zurück, wenn die Temperatur auf den Rückstellpunkt fällt (am häufigsten für Überhitzungsschutz verwendet)
H = Normalerweise offen (NO): Offen bei Raumtemperatur; schließt, wenn die Temperatur die Auslösetemperatur erreicht; setzt sich automatisch zurück, wenn die Temperatur den Rückstellpunkt erreicht (häufig verwendet für Lüfter und hochtemperatur-aktivierten Summer-Alarmkreise)

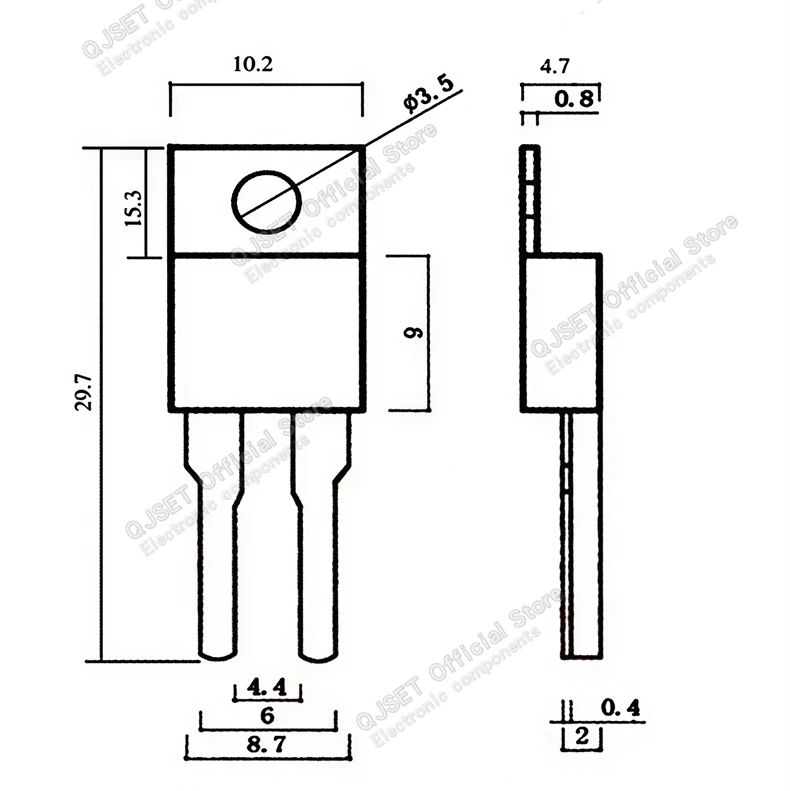

Abmessungen: Gesamtlänge 29,7 mm × Breite 10,2 mm × Dicke 4,7 mm
Der Temperaturregler KSD-01F verwendet ein TO-220-Gehäuse und verfügt über einen Schnappschalter mit einpoligen Wechselschaltern und einer 100 % leitenden Struktur. Wenn die Umgebungstemperatur zu hoch wird, wird die Wärme auf das kalibrierte Bimetallband übertragen, wodurch es sich schnell auslöst und so den Stromkreis unterbricht oder schließt (erhältlich in normalerweise geschlossenen und normalerweise offenen Ausführungen). Wenn die Temperatur auf den Rückstellpunkt sinkt, setzt sich das Bimetallband schnell zurück, wodurch dieser Zyklus wiederholt wird, um die Sicherheit des Produktschutzschalters zu gewährleisten.
·Verschiedene Netzteile, Laptop-Netzteile und Schnelllade-Ladegeräte
Ladegeräte für Lithium-Ionen-Batterien von Elektrofahrzeugen, Hochleistungs-Energiespeicher-Lade-/Entladeplatinen
LED-Treiber-Netzteile, Treiberplatinen für LED-Streifen / -Paneele / -Straßenleuchten
Kleine Schaltnetzteile, Wechselrichter, Niedrigleistungs-USV-Module
·Eingebaute Leistungsplatinen für optische Netzwerkterminals (ONTs), Router und Set-Top-Boxen
Audioverstärker, Lithium-Ionen-Energiespeichersysteme, Powerbanks, kleine Motoren, Lüfteranlagen, kleine Schönheitsheizgeräte, industrielle Steuerungen und Kommunikationsgeräte.
Mit importierten Chips, hoher Empfindlichkeit, stabiler Leistung, hoher Präzision, kompakter Größe, geringem Gewicht, hoher Zuverlässigkeit, langer Lebensdauer und geringen Funkstörungen.
Vorsichtsmaßnahmen
1. Bei der Installation mit kontaktbehafteter Temperaturmessung ist sicherzustellen, dass die Metalloberfläche der Abdeckung in engem Kontakt mit der Montagefläche des zu regelnden Geräts steht. Um eine effektive Temperaturmessung zu gewährleisten, tragen Sie Wärmeleitpaste oder ein anderes wärmeleitendes Medium mit ähnlichen Eigenschaften auf die Messfläche auf.
2. Bei der Installation darf die Oberseite der Abdeckung nicht gequetscht, gelockert oder verformt werden, da dies die Leistung beeinträchtigen kann.
3. Lassen Sie keine Flüssigkeiten in den Thermostat eindringen; beschädigen Sie das Gehäuse nicht; und verändern Sie die Form der externen Anschlüsse nicht.
4. Bei Verwendung des Produkts in Stromkreisen mit einem Strom von nicht mehr als 5 A, schließen Sie es mit einem Kupferleiterdraht mit einem Querschnitt von 0,5–1 mm² an; bei Verwendung in Stromkreisen mit einem Strom von nicht mehr als 10 A, schließen Sie es mit einem Kupferleiterdraht mit einem Querschnitt von 0,75–1,5 mm² an.
Das Produkt sollte in einem gut belüfteten, sauberen, trockenen Lagerhaus ohne korrosive Gase, mit einer relativen Luftfeuchtigkeit unter 90 % und einer Umgebungstemperatur unter 40 °C gelagert werden.
Arbeitsprinzip

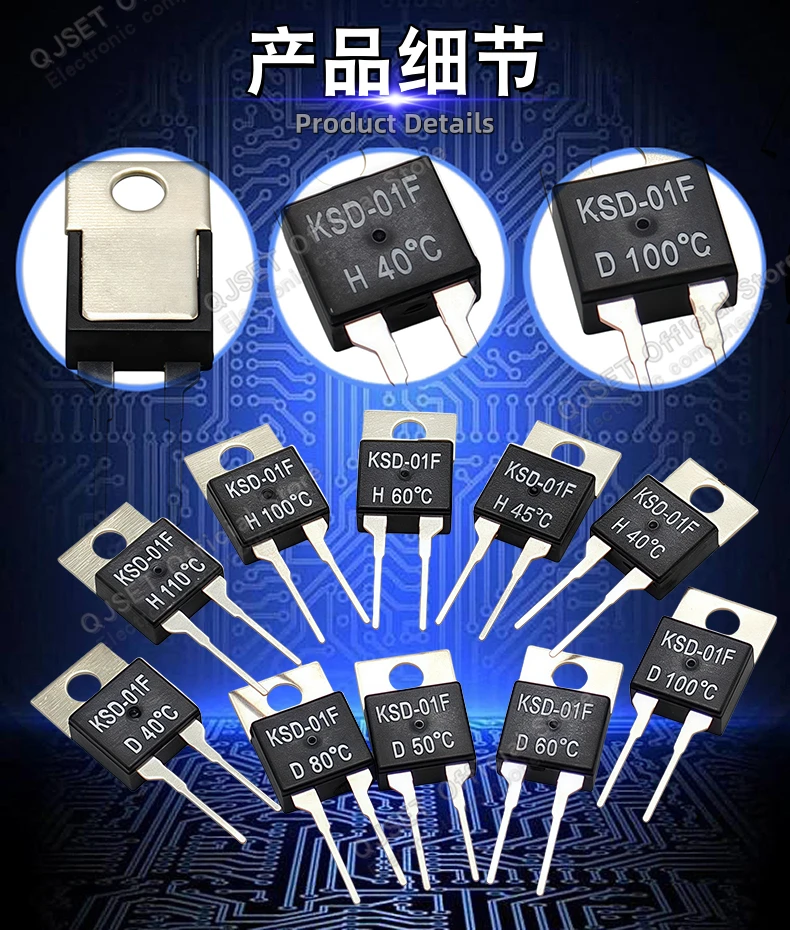

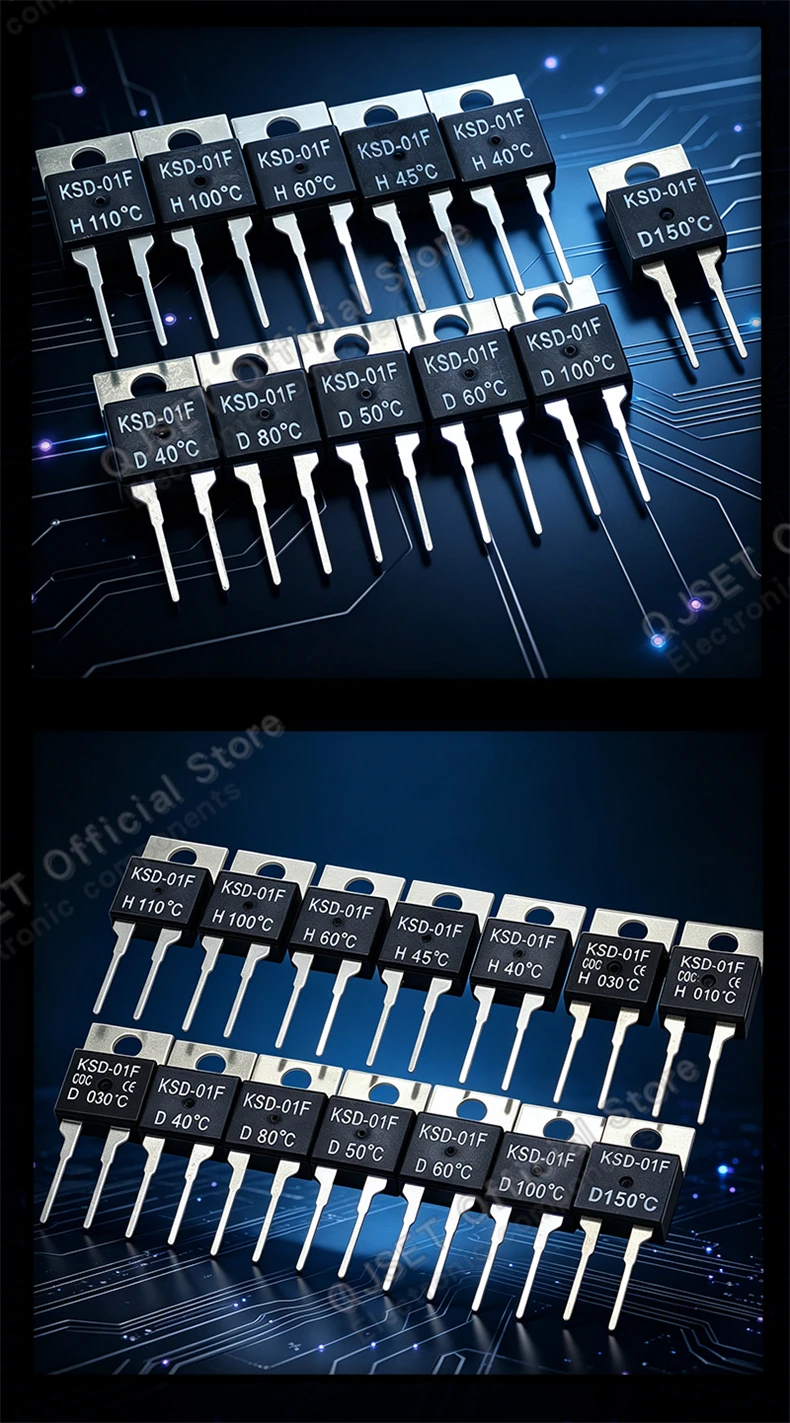

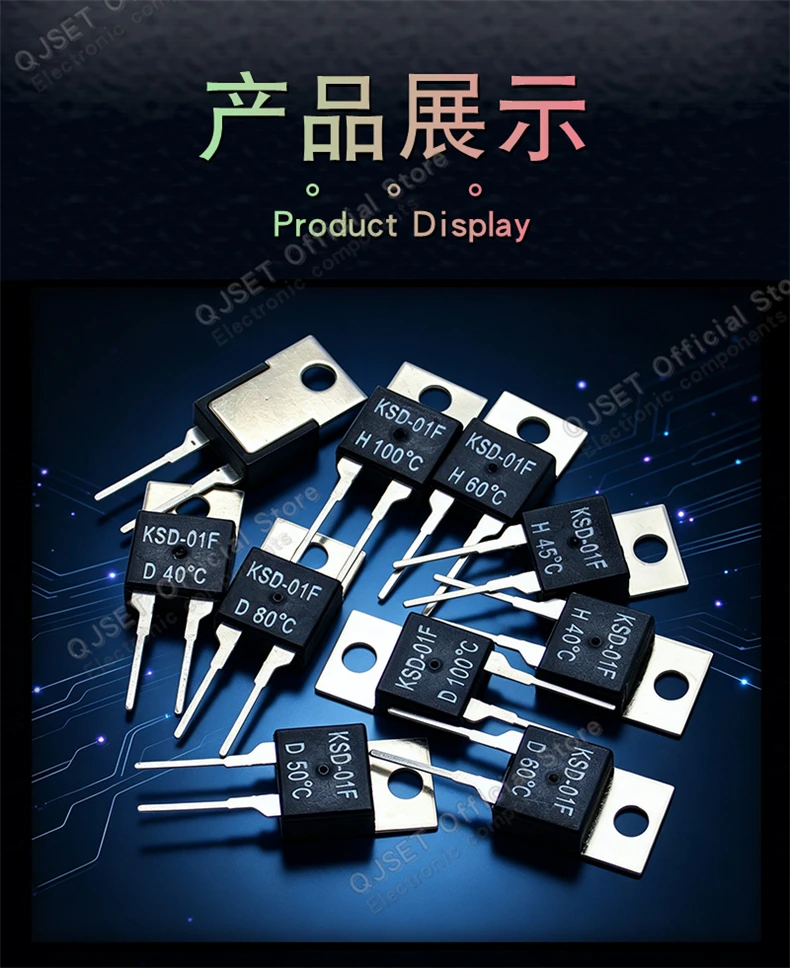

Produktdetails in Bildern

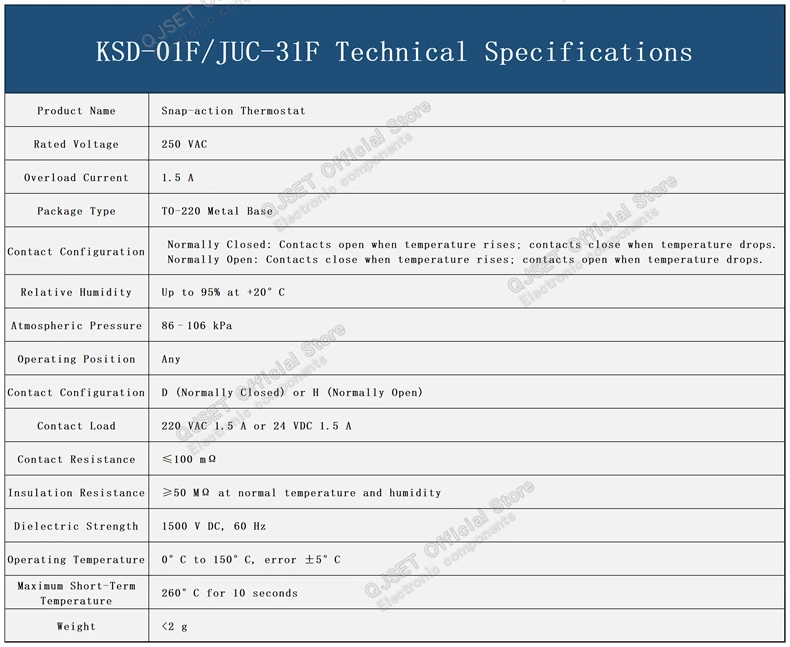

Produkteigenschaften

Markenname

QJSET

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SCHALTER

Versorgungsspannung

250V

Verlustleistung

1.5A

Menge

1

Paket

DIP
