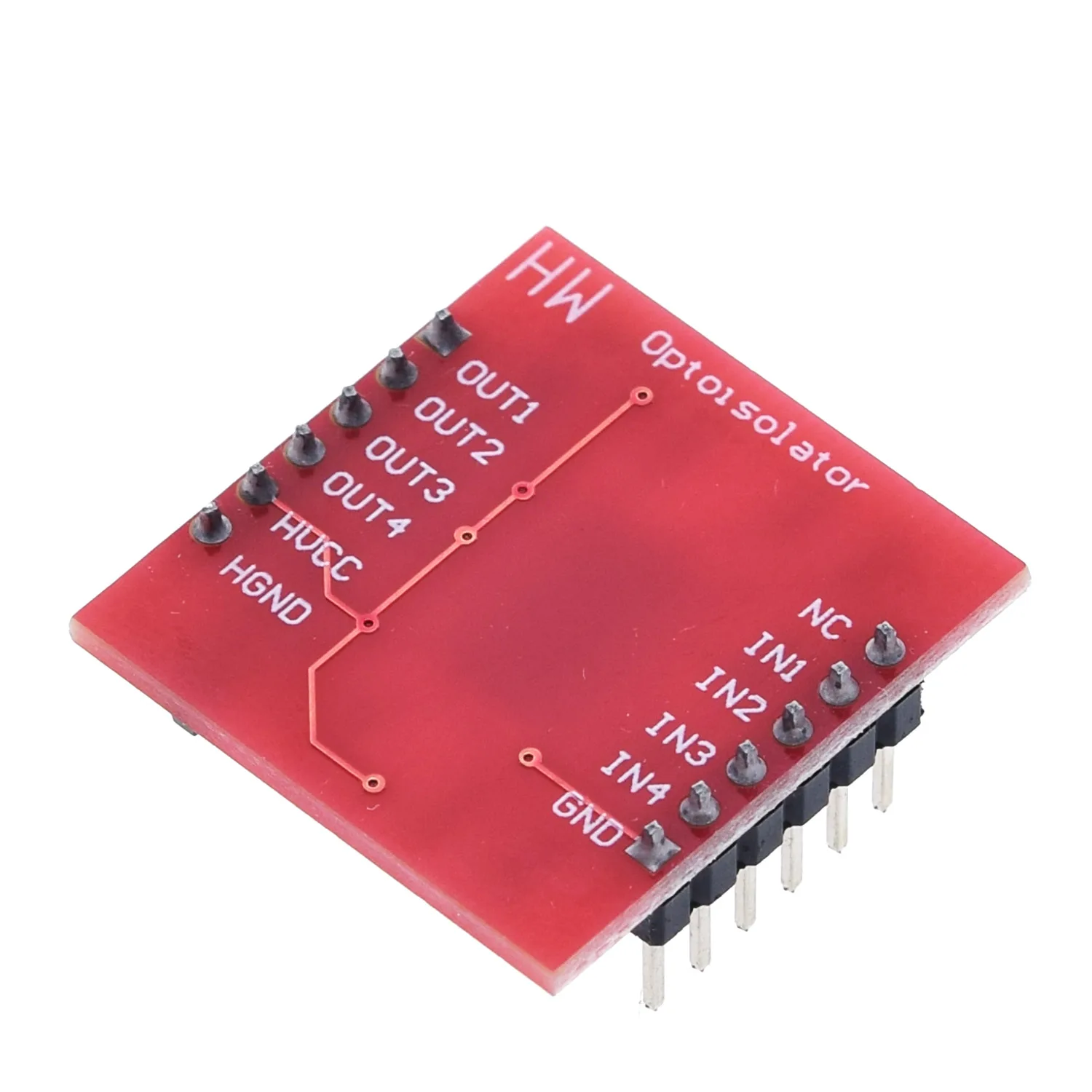

TZT TLP281 4-Kanal Opto-Isolator IC-Modul für Arduino Erweiterungsplatine Hoch- und Niedrigpegel-Optokoppler-Isolation 4-Kanal

Produktbeschreibung

Dieses Board ist hilfreich, um digitale Systeme (wie einen 5V-Mikrocontroller) an ein Hochspannungs- oder rauscharmes System anzuschließen. Dieses Board isoliert einen Controller elektrisch vom Hochleistungssystem durch den Einsatz eines Optokopplers-ICs.
Dieser IC verfügt über vier integrierte LEDs und vier Fotodioden.
Dadurch kann die Niederspannungsseite eine Hochspannungsseite steuern
Wir verwenden diese Platine oft, um Servos von einem Mikrocontroller steuern zu lassen.
oder andere Motoren, die eine höhere Spannung als die TTL-Logik am (3,3 V oder 5 V) Mikro verwenden
und kann elektromagnetische Störungen in unserem System verursachen, wenn sich die Motoren ein- und ausschalten.
Dieses Board isoliert die Systeme und schafft so eine Art elektrische Lärmschutzwand zwischen den Geräten

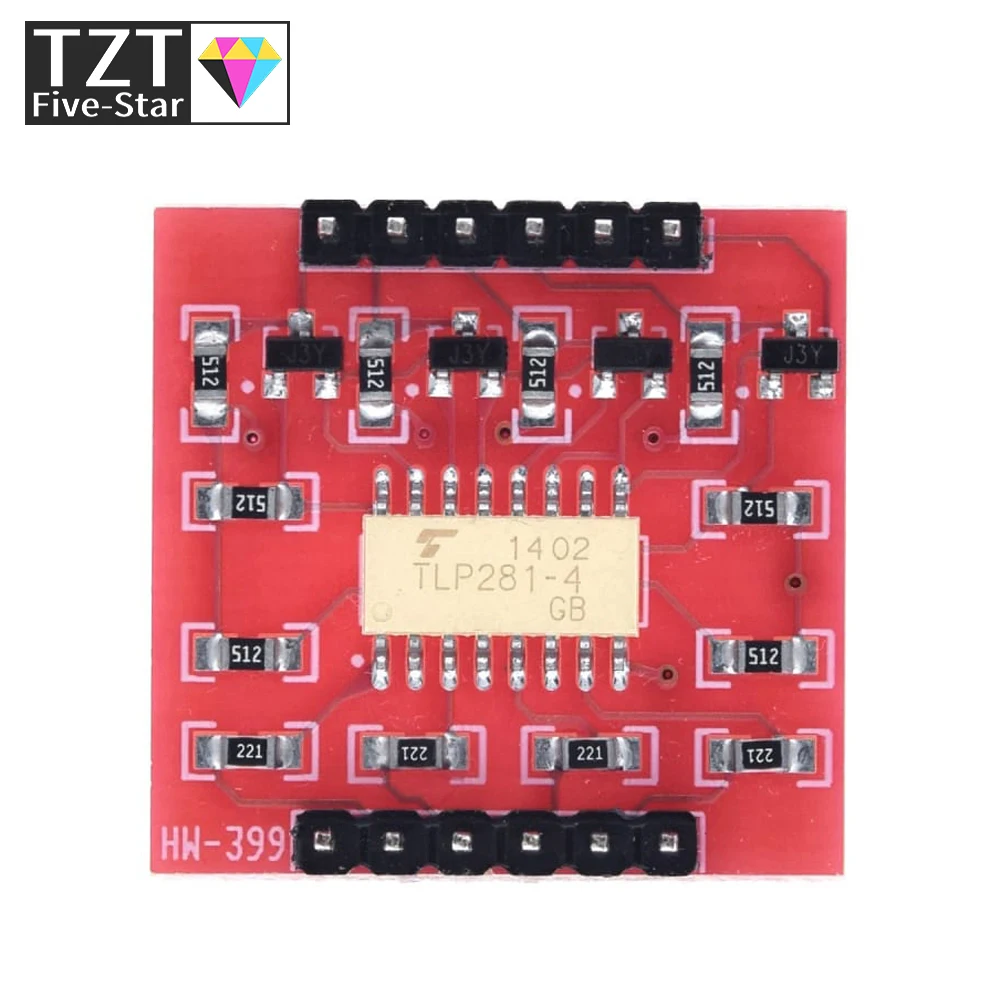

Dieses Breakout-Board verwendet den Optoisolator TLP281 und diskrete Transistoren, um die Logik zu korrigieren.
Kommt mit vier Kanälen.
Ideal für den Einsatz in lauten Schaltkreisen, in denen Signalleitungen eine elektrische Isolierung erfordern
Ein normaler LED-Optoisolator invertiert die Logik eines Signals.
Wir haben einige Transistoren auf dieses kompakte Board gelegt, um die Inversion zu korrigieren.
Was Sie in die IN-Pins stecken, wird auf den OUT-Pins repliziert, jedoch mit der höheren Spannung (HV).
Eigenschaften
Verwendung von Low-Level-Steuerung auf High-Level.
Wie die Verwendung eines Einzelchip-Mikrocomputers mit 3 V oder 5 V Spannung und 9 V oder 12 V Spannungssteuerung
HVCC maximal nicht mehr als 24V.
Der Ausgangsstrom von OUT1 / OUT2 / OUT3 / OUT4 entspricht dem größten HVCC / 5,1K
maximaler Absorptionsstrom 500mA
Eingang: IN1 / IN2 / IN3 / IN4, SCM oder für Arduino IO-Port

Produktdetails in Bildern

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

..

Verlustleistung

..

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

DIY KIT
