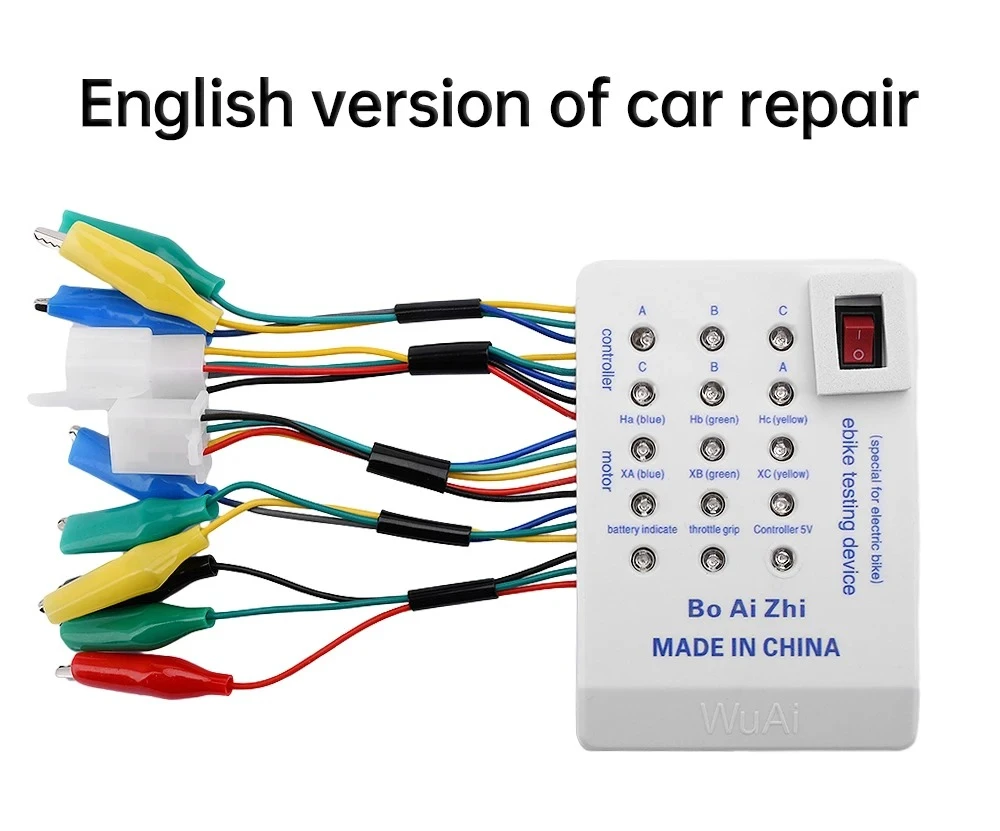

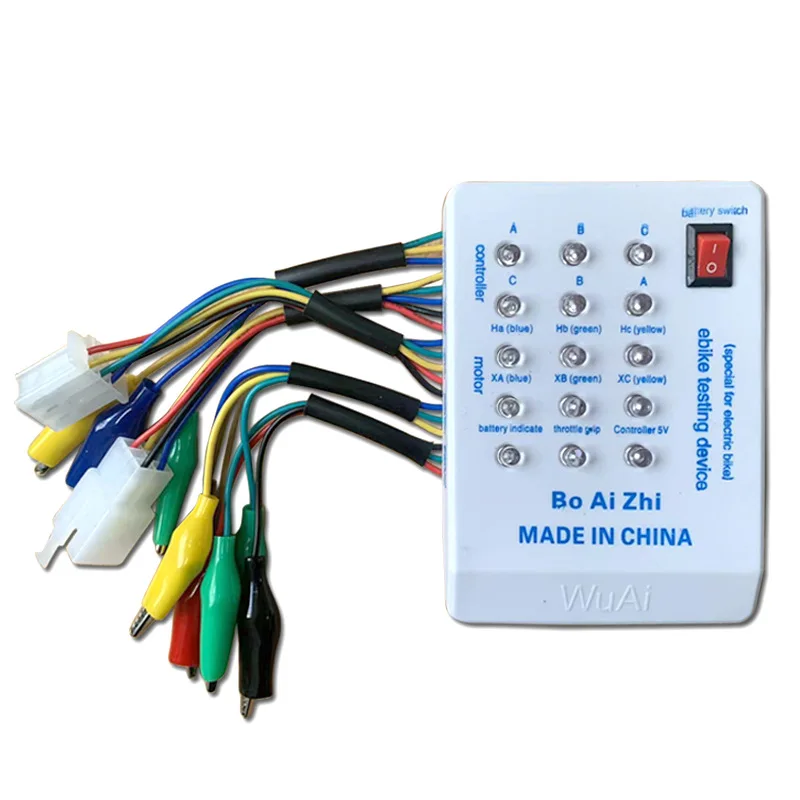

Bürstenloser Motor-Tester für Elektroautos, E-Bikes und Roller, Bürstenloser Motorcontroller-Tester 60 ° /120 ° 24V/36V/48V/60V/72V

Produktbeschreibung

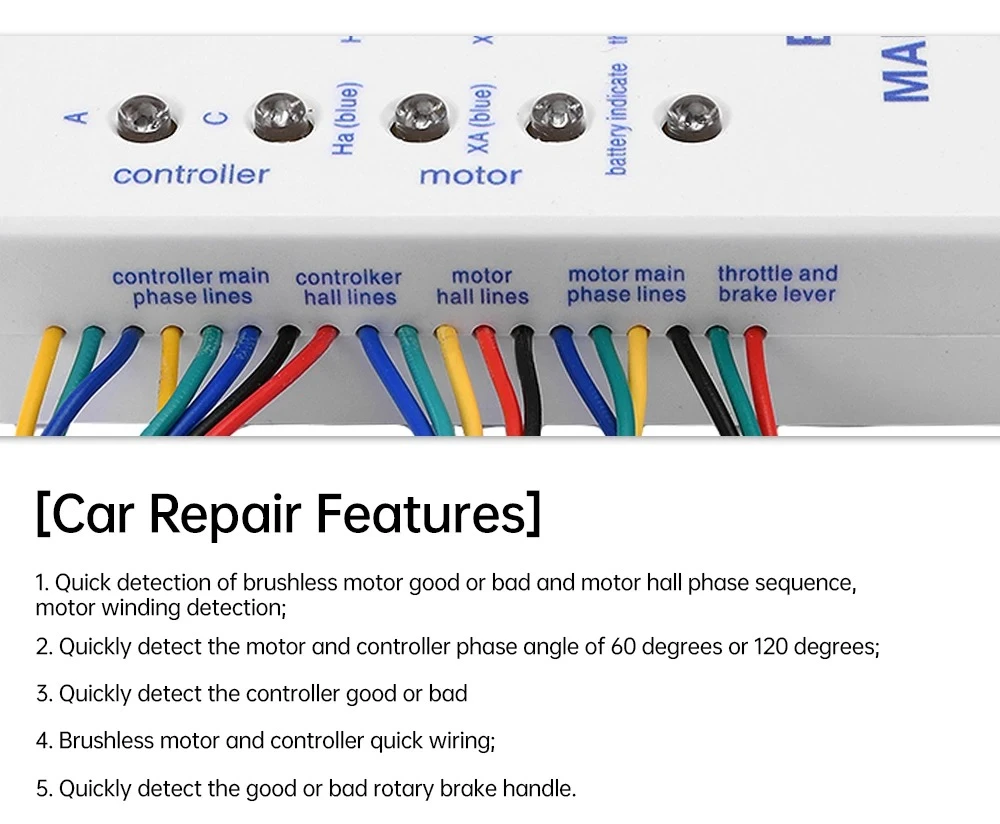

Eigenschaften
1. Schnelle Erkennung der Qualität von bürstenlosen Motoren und die Erkennung der Motor-Hall-Phasenfolge der Motorwicklungen
2. Schnelle Erkennung des Phasenwinkels von Motor und Steuerung bei 60 Grad oder 120 Grad
3. Schnelle Erkennung der Controller-Qualität
4. Schnelle Verdrahtung von bürstenlosem Motor und Steuerung
5. Schnelle Erkennung der Qualität des Bremshebels
Produktparameter und Analyse
Hinweis: Nur bei Verwendung von Hall-Erkennung und Griff-Erkennung ist es notwendig, den Strom einzuschalten. Bitte tauschen Sie die Batterie aus, wenn die Helligkeit der Signalleuchte unzureichend ist.
1. Motorspulenprüfung: Verbinden Sie die drei Klemmen am Motorspulenende des Detektors mit den drei dicken Kabeln des Motors und drehen Sie den Motor. Die drei Signalleuchten blinken abwechselnd, was einen normalen Betrieb anzeigt. Wenn eine davon nicht leuchtet, ist diese Wicklung defekt.
2. Motor-Hall-Erkennung: Verbinden Sie das Hall-Kabelende des Motors am Detektor mit dem Hall-Kabel des Motors, drehen Sie den Motor langsam, und die drei Signalleuchten sollten sich ein- und ausschalten.
Wenn die 60°-Signalleuchte leuchtet, zeigt dies an, dass sich der Motor bei 60° befindet, andernfalls bei 120°
4. Erkennung der Motorphasenfolge: (1) Hall-Phasenfolge (a) 60°-Motor (b) 120°-Motor, (2) Wicklungsphasenfolge
Durch diesen Schritt kann die Wicklung von Controller und Motor an die Farblinie des Hall-Sensors angepasst werden.
5. Griffdetektion: Verbinden Sie die drei Klemmen am Griffdetektionsende des Detektors mit dem Griff und drehen Sie den Griff. Die Signalleuchte des Griffs sollte sich ein- und ausschalten, andernfalls liegt ein Fehler vor.
6. Controller-Erkennung: Dieses Instrument eignet sich zur Erkennung verschiedener bürstenloser Controller.
Verbinden Sie den Hall-Eingangsanschluss des Controllers mit dem Hall-Leitungsanschluss des Detektorcontrollers
Verbinden Sie den Hauptausgangsanschluss des Controllers mit dem Hauptanschluss des Detektorcontrollers und schließen Sie die Stromversorgung des Controllers an. Leuchtet die 5V-Anzeigeleuchte am Detektor nicht, liegt ein Fehler am 5V-Ausgang des Controllers vor; Die sechs Signalleuchten des Detektionscontrollers am Drehgriffdetektor sollten nacheinander leuchten (zwei Signalleuchten bilden eine Gruppe). Leuchten sie nicht oder blinken zwei Gruppen gleichzeitig, liegt ein Fehler am Controller vor.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ist drahtlose Funktionalität enthalten?

Nein

Ist eine Batterie im Lieferumfang enthalten?

Nein

Hochbetriebenes Chemikalienunternehmen

Keine

EU LVD-Spannung

Niederspannung: Unter 50 VAC oder 75 VDC

Ursprung

CN (Herkunft)

Modellnummer

Brushless Motor Tester

Motor

Wechselstrommotor

Zertifizierung

CE
