Internes Kühlmittel ER-Spannzangenfutter ER16 ER20 ER25 ER32 ER40 mit Durchlaufkühlung ERS-Spannzangenfutter mit Zentraldurchgang

Produktbeschreibung

ERS-Serie Kühlmittel-Durchgangs-Spannzange / ER-Versiegelte Wassersperr-Spannzange
Produktname: ERS Kühlmittel-Durchgangsspannzange / ER Wasserdichte Versiegelte Federspannzange
Serienmodelle: ERS16, ERS20, ERS25, ERS32, ERS40
Präzisionsklasse: Ultra-Hochpräzision, Gesamtbiegen ≤ 0,008 mm
Rohmaterial: 65Mn Mangan-Federstahl
Dichtungsstruktur: Gummi-Dichtungsstreifen zur Wasserabdichtung, zentrales Kühlmittel-Durchgangsloch
Bearbeitungsprozess: Innen- und Außen-Doppelkonus-Präzisionsschleifen, Vakuum-Härtebehandlung
Passender Halter: ER-Kühlmittel-Durchgangswerkzeughalter / ER-Spannzangenfutter mit internem Kühlmittelkanal
Anwendbare Werkzeuge: Bohrer mit geradem Schaft, Schaftfräser, Gewindebohrer, Tieflochbearbeitungswerkzeuge
Anwendbare Ausrüstung: CNC-Bearbeitungszentrum, Tieflochbohrmaschine, Hochgeschwindigkeitsfräsmaschine

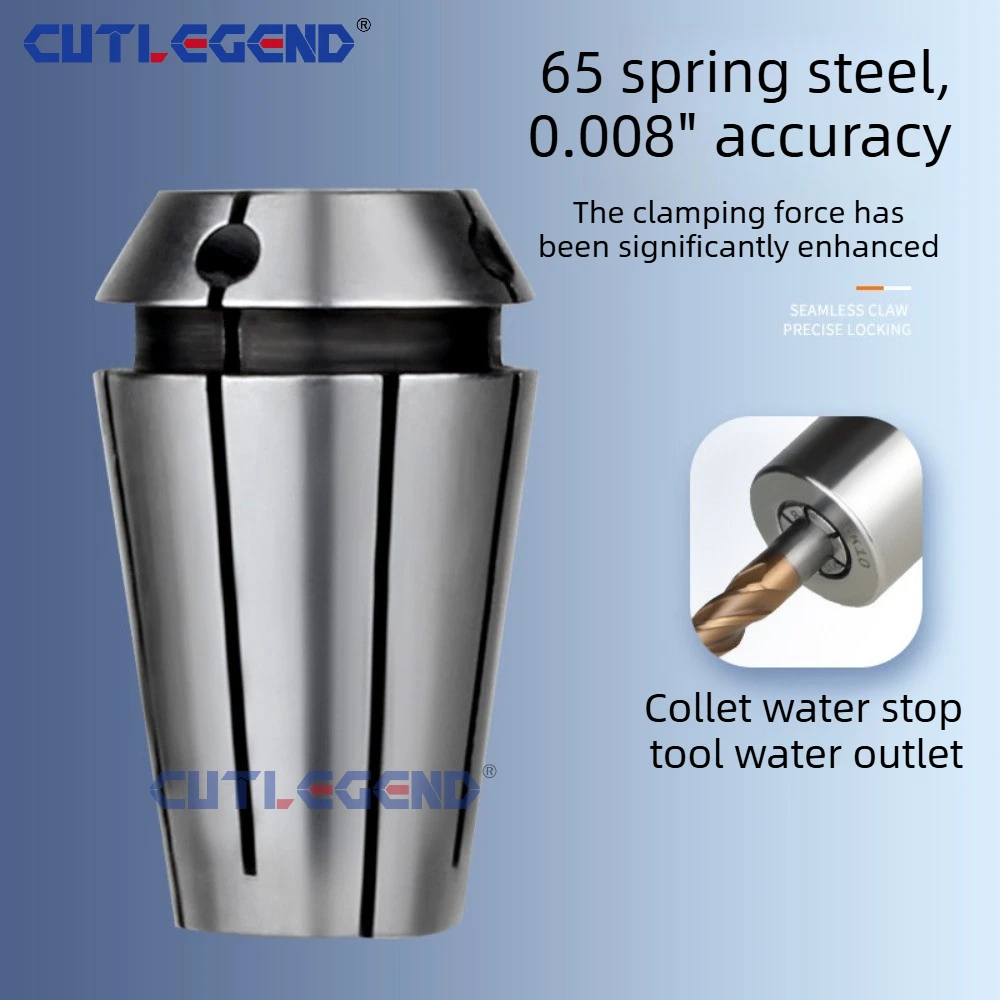

Hergestellt aus hochwertigem 65Mn-Federstahl mit Vakuum-Härtebehandlung, bietet ausgezeichnete Elastizität und Anti-Ermüdungsleistung nach wiederholtem Klemmen.

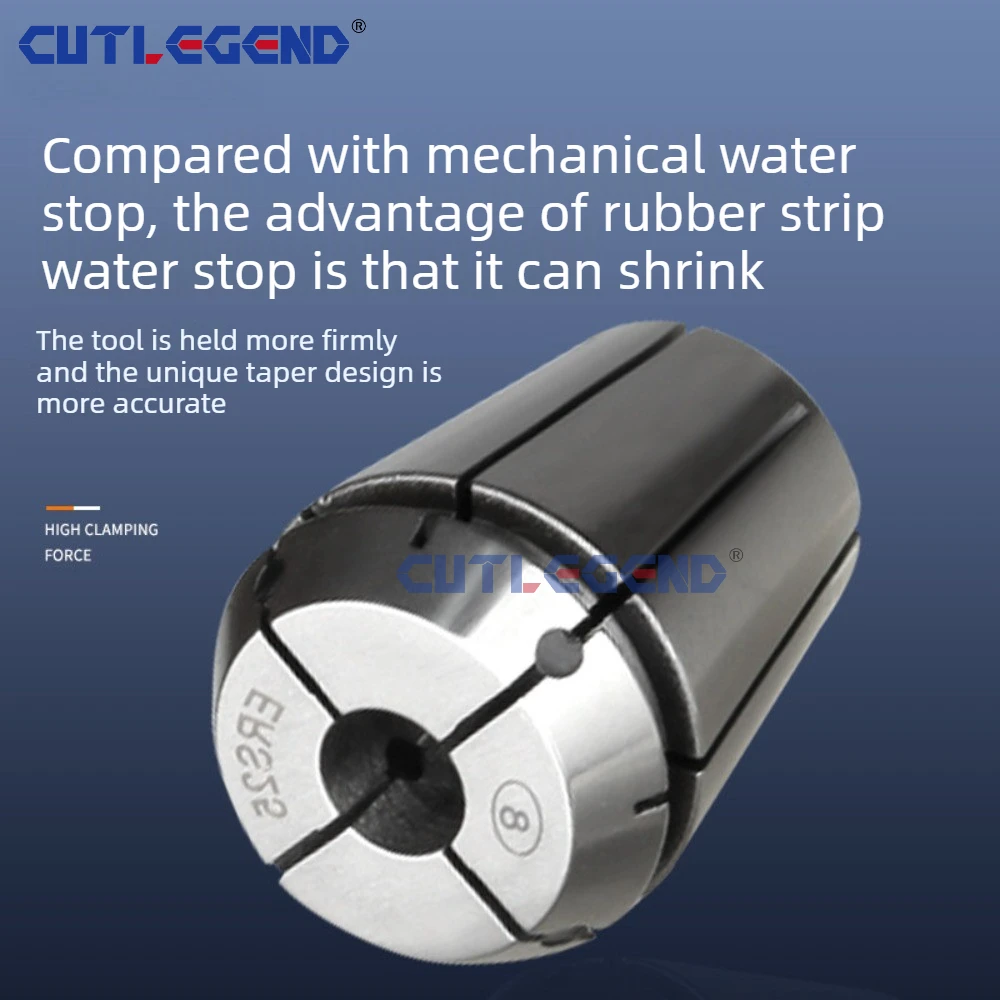

Eingebaute Gummi-Dichtungsstruktur, elastisches, schrumpfbares Design, bessere Dichtungsleistung als herkömmliche mechanische Wasserstopp-Spannzangen.
Das zentrale Durchgangslochdesign passt perfekt zu internen Kühlmittelwerkzeugen und ermöglicht eine Hochdruck-Kühlmittelzufuhr durch das Werkzeug.
Innen- und Außenkegel sind beidseitig präzisionsgeschliffen, strenge Rundlaufkontrolle, Rundlaufstabilität innerhalb von 0,008 mm.
Mehrschlitzige elastische Klauenstruktur, gleichmäßige Schrumpfverformung, große Klemmkraft, verhindert das Abrutschen des Werkzeugs bei schwerem Schneiden und hohem Druck.

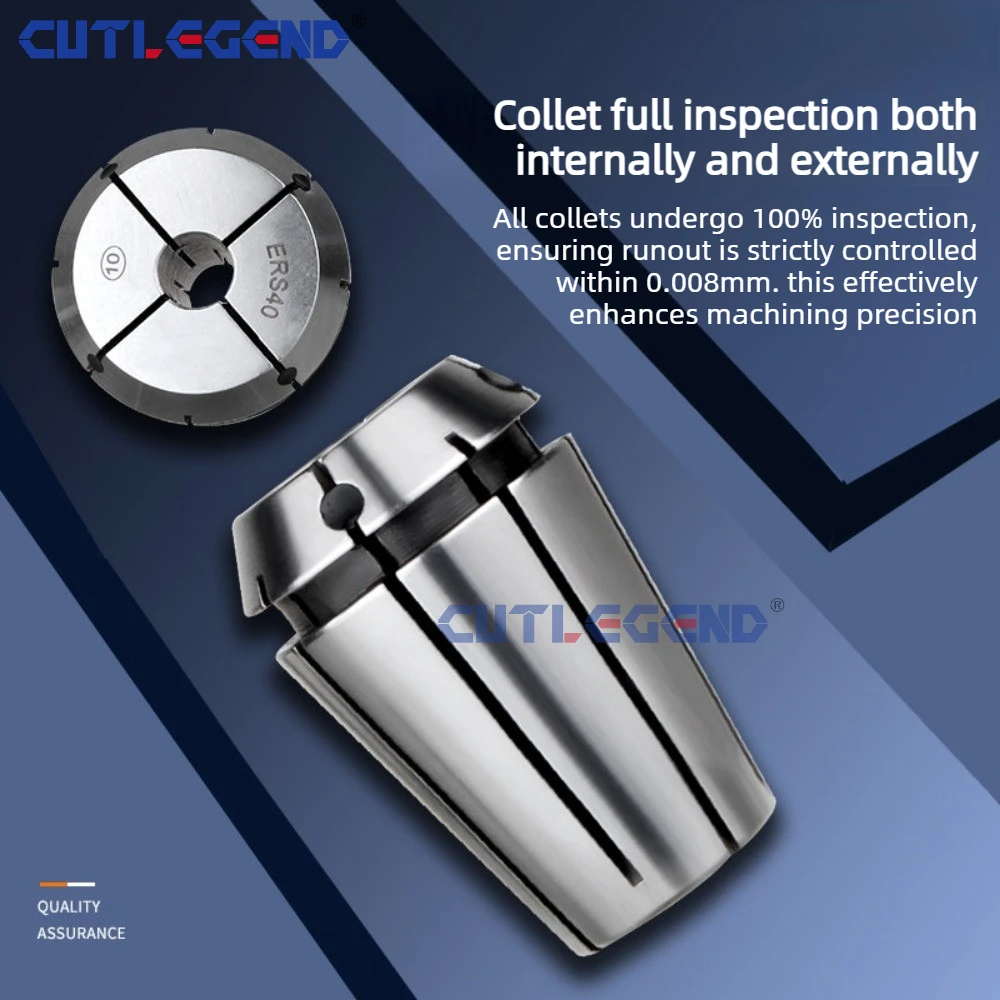

100%ige vollständige Inspektion der Innenbohrung und der Außenkonicität vor der Auslieferung, stabile Maßkonsistenz für die Serienmontage.

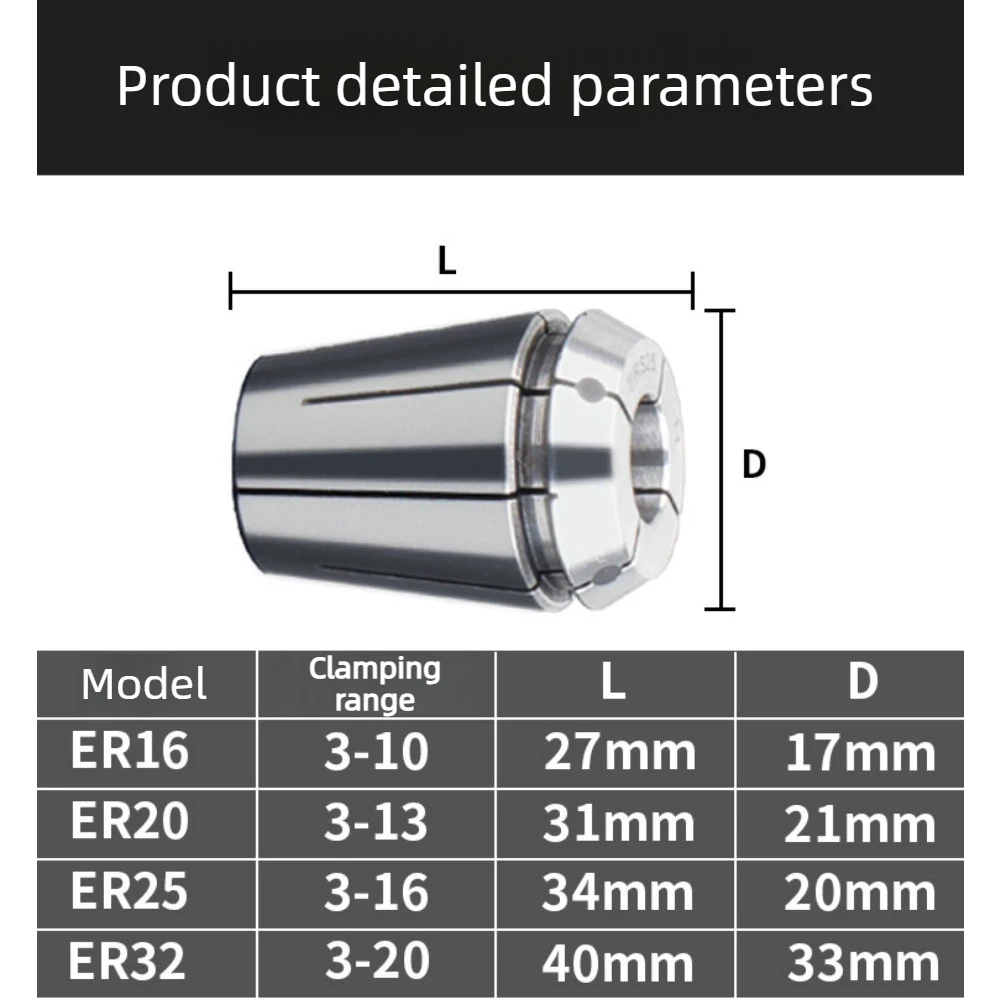

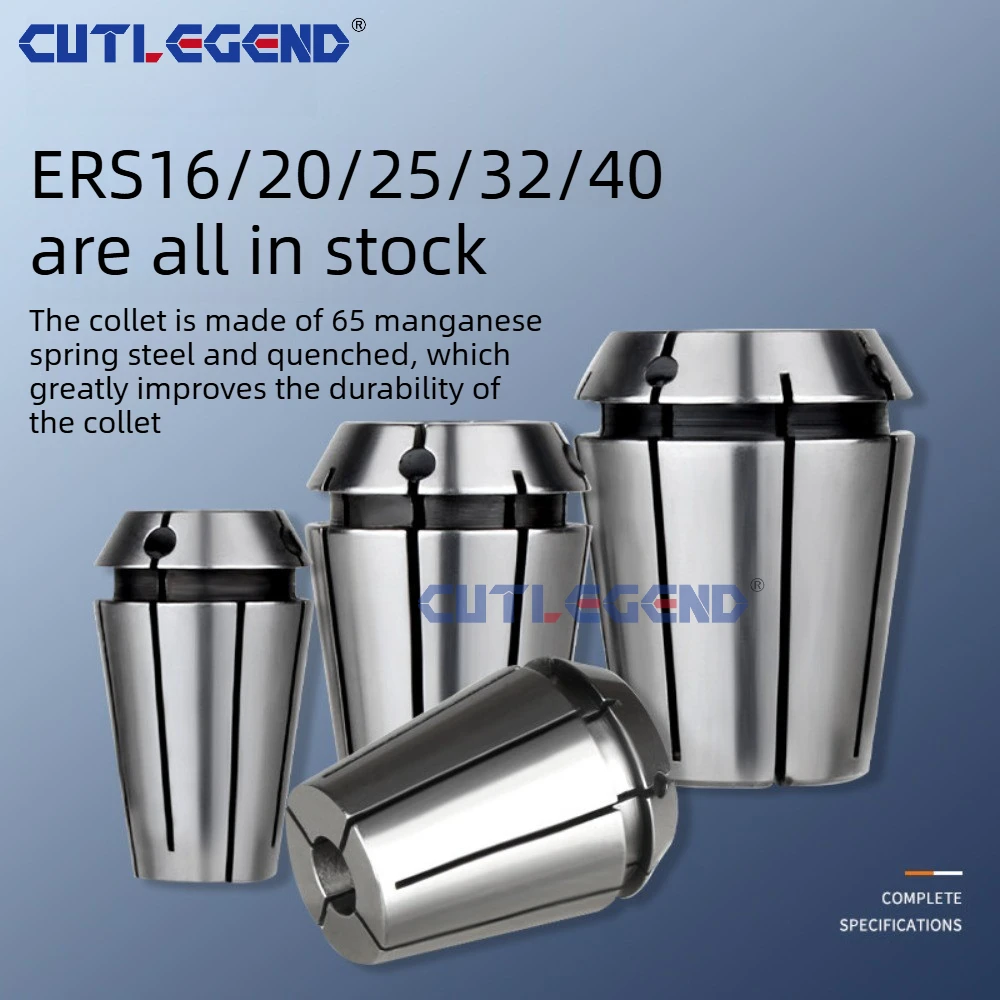

Komplette ERS-Größenserie (ERS16/20/25/32/40) mit umfangreichen Innendurchmesser-Spezifikationen, deckt die meisten Anforderungen an die interne Kühlmittelwerkzeugklemmung ab.
Spannwerkzeuge mit geradem Schaft fest klemmen, um dies zu erreichen. zentrale interne KühlmittelversorgungDie Schneidflüssigkeit fließt direkt durch das Innenloch des Schneidwerkzeugs zur Schneidkante.
Dichten Sie das Kühlmittel im Werkzeughalter ab, um zu verhindern, dass Schneidflüssigkeit aus dem äußeren Spalt der Spannzange bei Hochdruckkühlung austritt.
Verbessert die Kühlwirkung beim Tieflochbohren und Tiefhohlfräsen, löst Probleme mit unzureichender Kühlung und Spanverbrennung bei der Tiefbearbeitung.

Produktdetails in Bildern

Produkteigenschaften

Markenname

CUTLEGEND

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)

Series Models

ERS16, ERS20, ERS25, ERS32, ERS40

Precision Grade

Ultra High Precision, Total Runout ≤ 0.008mm

Raw Material

65Mn Manganese Spring Steel

Applicable Tools

Straight shank drill bits, end mills, taps, deep hole machining cutters
