20689 Modul / Hochleistungs-6-Achsen-MEMS-Bewegungsverfolgung / Gyroskop / Beschleunigungsmesser / Bewegungsverarbeitung

Produktbeschreibung

Ich.Produkteinführung
*ICM-20689 ist ein 6-Achsen-Bewegungsverfolgungsgerät, das ein 3-Achsen-Gyroskop, einen 3-Achsen-Beschleunigungsmesser und einen digitalen Bewegungsprozessor (DMP) kombiniert.™, alles in einem kleinen 4x4x0,9mm (24-Pin QFN)-Gehäuse untergebracht.
Großer 4-K-Byte-FIFO zur Reduzierung des Datenverkehrs auf der seriellen Busschnittstelle und zur Senkung des Stromverbrauchs, indem er es dem Systemprozessor ermöglicht, Sensor-Daten schnell zu lesen und anschließend in einen Energiesparmodus zu wechseln.
Der programmierbare FSR des Gyroskops beträgt ±250 Grad/Sekunde, ±500 Grad/Sekunde, ±1000 Grad/Sekunde und ±2000 Grad/Sekunde.
Beschleunigungsmesser, programmierbarer FSR für ±2g, ±4g, ±8g und ±16g
EIS FSYNC-Unterstützung
Der ICM-20689 enthält einen integrierten 16-Bit-ADC, einen programmierbaren digitalen Filter, einen eingebetteten Temperatursensor und einen programmierbaren Interrupt.Das Gerät verfügt über einen Betriebsspannungsbereich von nur 1,71 V.Zu den Kommunikationsanschlüssen gehören 2C und 8MHz High-Speed-SPI.
II.Anwendungsbereiche
Mobiltelefone und Tablet-Computer
Unbemanntes Luftfahrzeug (UAV)
Aktionsbasierter Spielcontroller
3D-Fernbedienung für internetfähige DTV-Geräte und Set-Top-Boxen sowie 3D-Maus für tragbare Sensoren für Gesundheit, Fitness und Sport.
III.Funktionen
* Benutzerprogrammierbarer Interrupt
Dynamischer Weck-Interrupt für den Energiesparendbetrieb von Anwendungsprozessoren
Der 4-K-Byte-FIFO-Puffer ermöglicht dem Anwendungsprozessor das lesen von Daten in Stapeln.
Integrierter 16-Bit-ADC und programmierbarer Filter
*Host-Schnittstelle: 8MHz SPI oder 400kHz Fast Mode 2C
Digitaler Ausgangstemperatursensor
*VDD arbeitet in einem Bereich von 1,71V bis 3,45V.

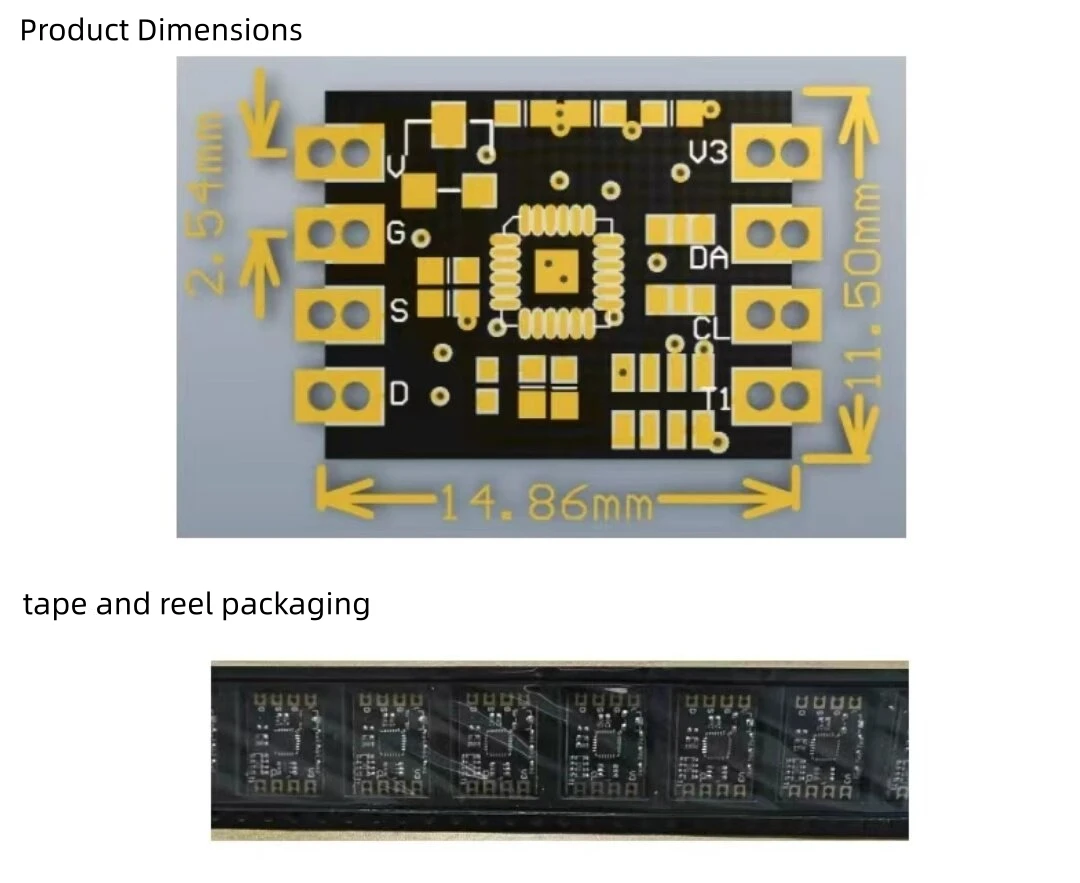

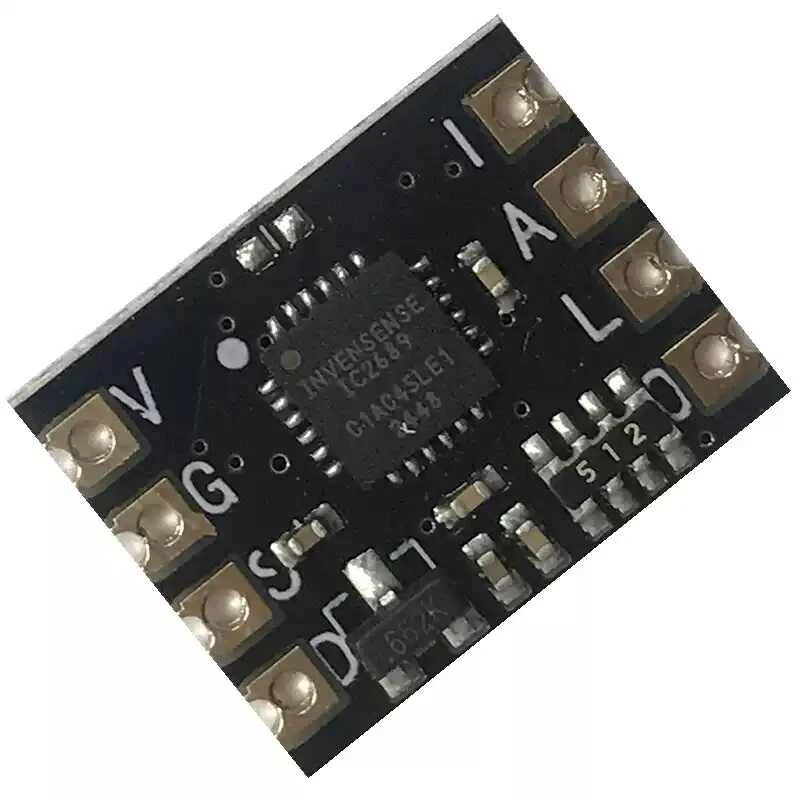

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
