L9110S Dual-Channel H-Bridge – Zweikanal-Motortreiberplatine, Smart-Car-Controller-Modul, DC/Schrittmotor (kompatibel mit Motoren)

Produktbeschreibung

I. Modulbeschreibung
Motortreiber mit zwei L9110S-Chips
Spannung der Modulversorgung: 2,5-12V
Geeigneter Motorenbereich: Motoren mit einer Betriebsspannung zwischen 2,5V-12V und einem maximalen Betriebsstrom von 0,8A.Derzeit liegen die Spannung und der Stromstrom der auf dem Markt erhältlichen Smart-Fahrzeuge alle innerhalb dieses Bereichs.
Kann gleichzeitig 2 Gleichstrommotoren oder 1 4-Draht-2-Phasen-Schrittmotor ansteuern.
Abmessungen der Leiterplatte: 3,0 cm × 2,4 cm (ultrakompakte Größe, geeignet für die Montage)
Ausgestattet mit festen Befestigungslöchern, Durchmesser: 3 mm
II.Modul-Schnittstellenbeschreibung
【6-Pin Schwarzer Winkelstecker Beschreibung】
VCC: Externe Spannung 2,5V-12V
GND: Externer GND
IA1: Externer MCU IO-Pin
IB1: Externer MCU IO-Pin
IA2: Externer MCU-I/O-Pin
IB2: Externer MCU IO-Pin
【Beschreibung des 4-poligen grünen Anschlusses】
OA1, OB1: An 2 Pins des Gleichstrommotors anschließen, keine Polaritätsanforderung
OA2, OB2: An 2 Pins des Gleichstrommotors anschließen, keine Polaritätsanforderung
III.Anweisungen zur Modulnutzung
Verbinden Sie VCC und GND; die Betriebsanzeige des Moduls wird aufleuchten.

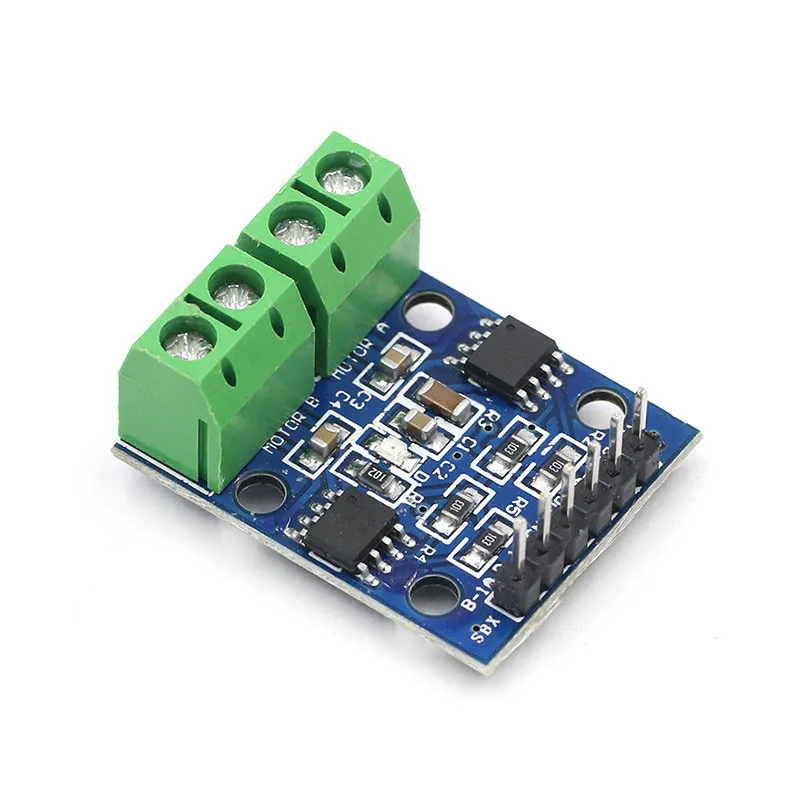

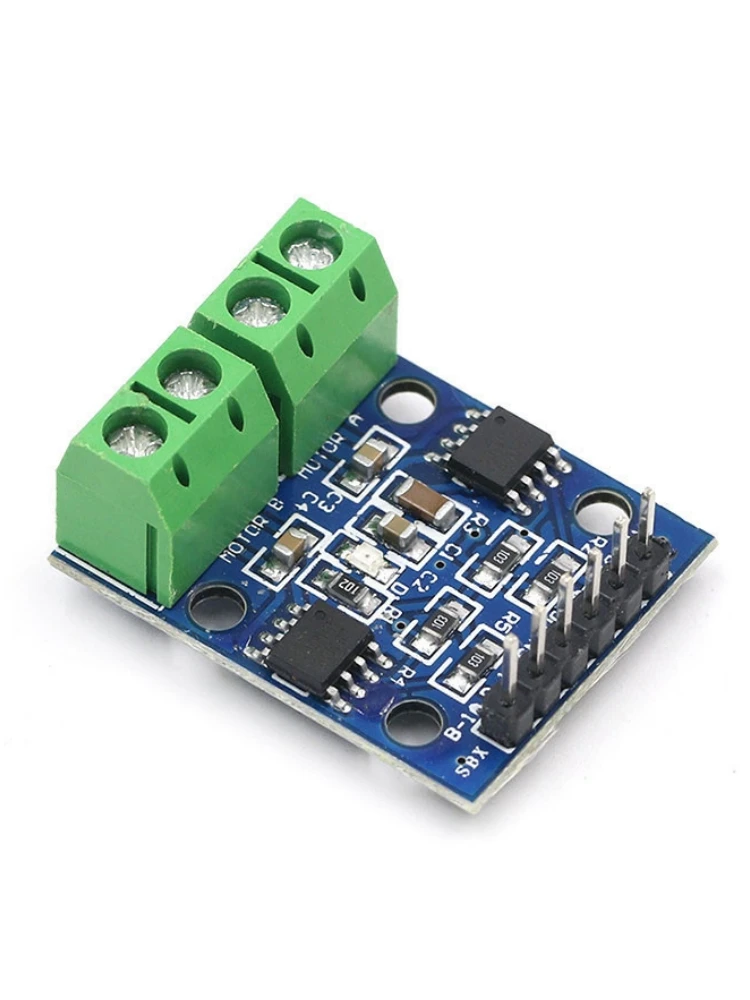

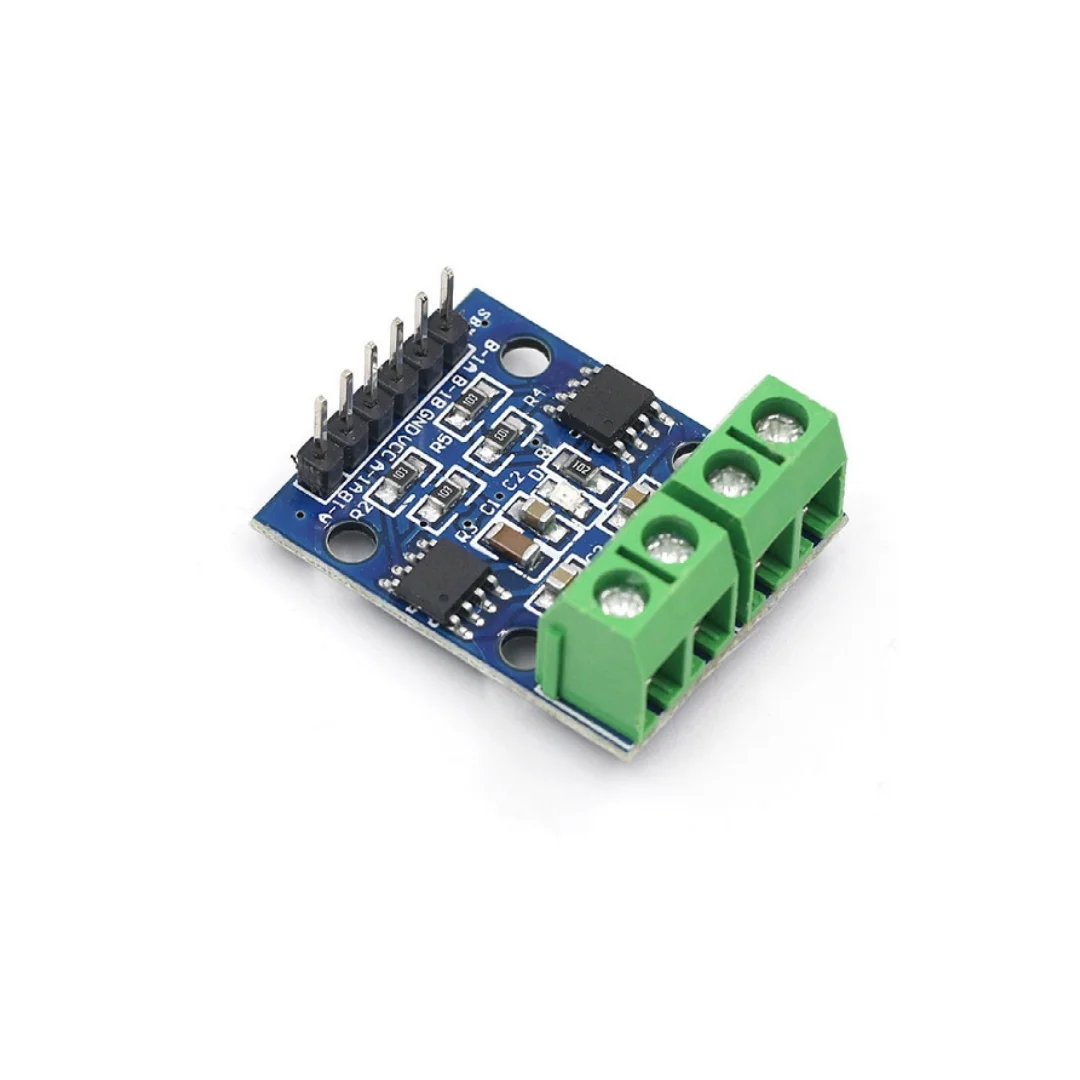

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
