MCU-245 SN74LVC4245A LJ245A 8-Kanal-Bus-Transceiver- und Shifter-Entwicklungsboard

Produktbeschreibung

Ein typischer bidirektionaler Transceiver mit doppelter Stromversorgung steuert die Übertragungsrichtung über den DIR-Pin.
Ein Transceiver ist ein Gerät zur Signalumwandlung, typischerweise bezieht er sich auf einen Glasfaser-Transceiver.Das Erscheinen von Glasfaser-Transceivern ermöglicht die gegenseitige Umwandlung zwischen zweidrahtigen elektrischen Signalen und optischen Signalen, wodurch eine reibungslose Übertragung von Datenpaketen zwischen zwei Netzwerken gewährleistet wird.Gleichzeitig erweitert es die Übertragungsreichweite des Netzwerks von 100 Metern bei Kupferkabeln auf 100 Kilometer (bei Singlemode-Fasern).
Dieser 8-Bit (oktal) nicht-invertierende Bus-Transceiver verfügt über zwei separate Stromversorgungsschienen; der Vocs des B-Ports ist auf 3,3 V eingestellt, und der Vocx des A-Ports ist auf 5 V eingestellt.Dies ermöglicht die Umstellung von einer 3,3-V-Umgebung auf eine 5-V-Umgebung und umgekehrt.
Das SN74LVC4245A-Gerät ist für die asynchrone Kommunikation zwischen Datenbussen ausgelegt.Das Gerät überträgt Daten vom A-Bus zum B-Bus oder vom B-Bus zum A-Bus basierend auf dem Logikpegel des Richtungssteuerungseingangs (DIR).Der Ausgangs-Enable-Eingang (OE) kann verwendet werden, um das Gerät zu deaktivieren und die Busse effektiv zu isolieren.Die Steuerkreise (DIR, OE) werden von Voc gespeist.
Der SN74LVC4245A-Geräteausgang ermöglicht es Entwicklern, auf den normalen 3,3V- oder 5V-20-Pin-SN74LVC4445-Gerät umzuschalten, ohne die Leiterplatte neu anordnen zu müssen.Designer stimmen die Datenpfade der Pins 2-11 und 14-23 des SN74LVC4245A-Geräts mit dem herkömmlichen 245-Ausgang ab.
Bidirektionaler Spannungswandler
Port A hat eine Spannung von 5,5 V, während Port B eine Spannung von 2,7 V bis 3,6 V hat.
Kontrollieren Sie die Eingangs-VIH/VIL-Werte.
Beziehen Sie sich auf die Voc-Spannung
Gemäß JESD 17 übersteigt die Latch-up-Leistung 250 mA.
Der ESD-Schutz übertrifft JESD 22.
2000-V-Menschenkörpermodell, 200-V-Maschinenmodell
1000V-Ladeausrüstungsmodell

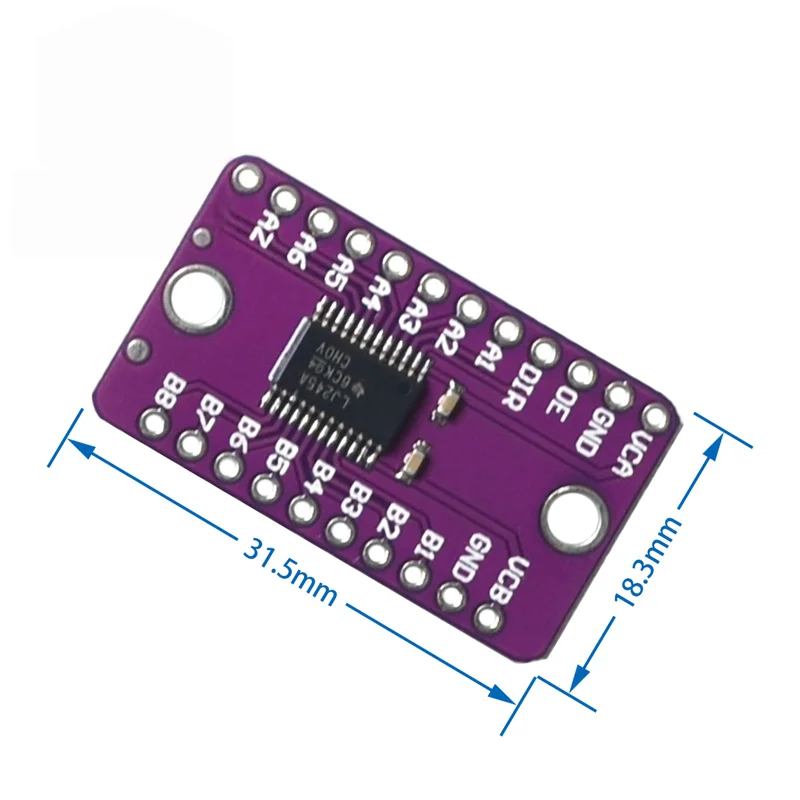

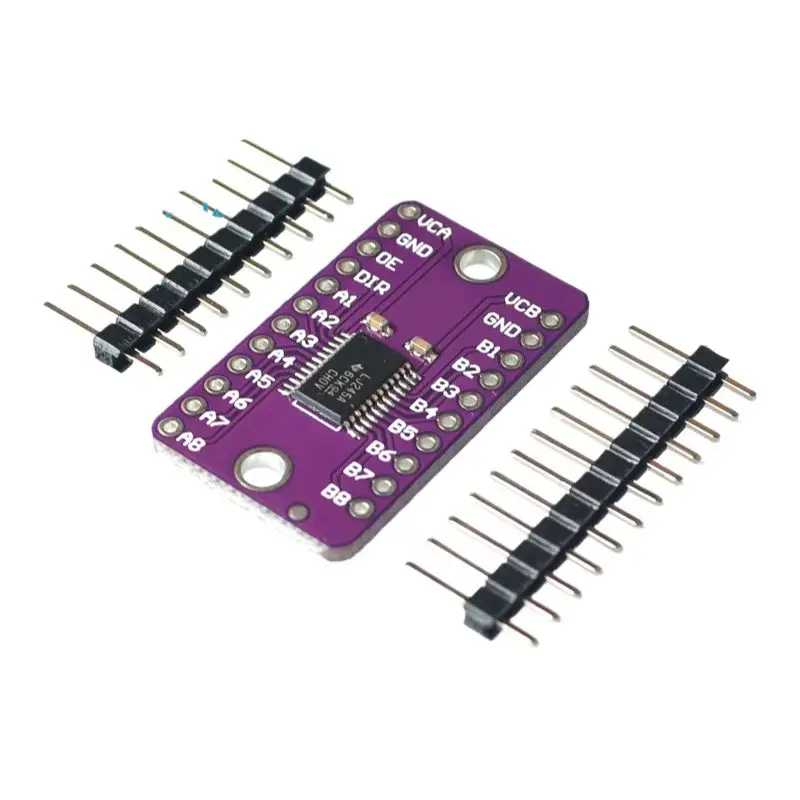

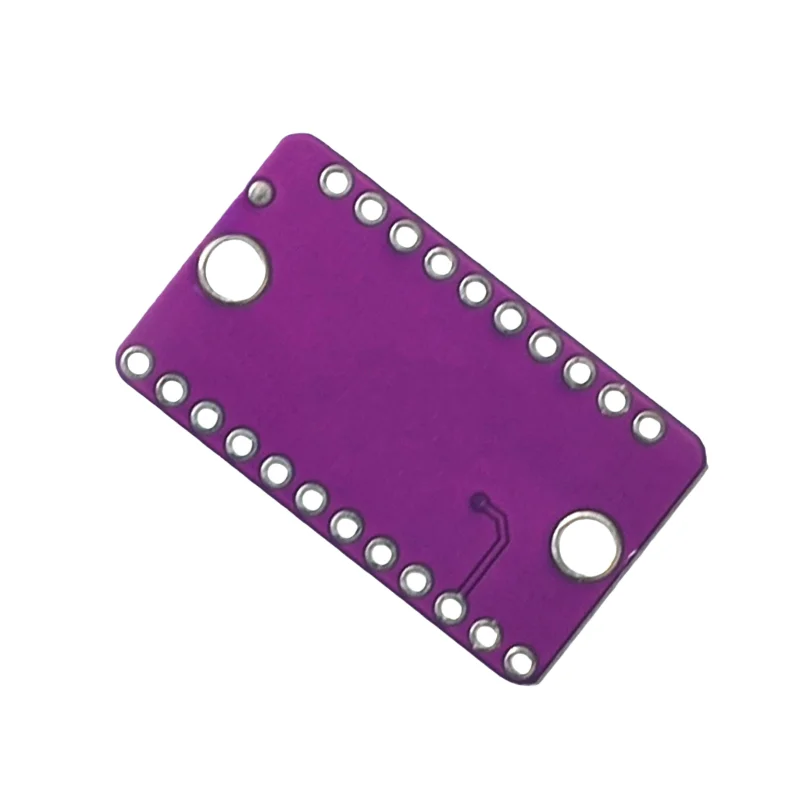

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
