Micro-USB Tiny AVR ISP ATtiny44 USBTinyISP Programmierer

Produktbeschreibung

Beschreibung: Assistent
USBtinyISP ist ein ISP-Download, der speziell für AVR entwickelt wurde und auf einem USB-Anschluss basiert.
Mit der offiziellen Unterstützung von Arduino IDE und dem kompatiblen USBtinyISP können wir den Arduino-Bootloader auf den Chip programmieren und tatsächlich jeden Atmel AVR-Mikrocontroller mithilfe eines leistungsstarken AVRISP-Programmierers programmieren.
Der Mikro-ISP-Programmierer kann eine 5V-Stromversorgungsspannung für die zu programmierende Platine bereitstellen.Wenn Sie die Leiterplatte über den ISP mit Strom versorgen möchten, müssen Sie den SJVCC-Jumper auf der Leiterplatte ausschalten.
Mit diesem Programmierer können Sie Skizzen hochladen und den Bootloader auf jeder AVR-basierten Leiterplatte, einschließlich Arduinos, programmieren.Durch das Hochladen von Skizzen mit einem externen Programmierer können Sie den Bootloader entfernen und zusätzlichen Speicherplatz für die Skizze nutzen.Für ArduinoISP kann es auch zur Programmierung des Arduino-Bootloaders verwendet werden, sodass Sie den Chip wiederherstellen können, falls der Bootloader versehentlich beschädigt wird.Wenn man einen neuen ATmega-Mikrocontroller in Arduino verwendet, ist es auch notwendig, den Bootloader zu programmieren, und man möchte den Bootloader nutzen, um Skizzen über eine serielle USB-Verbindung hochzuladen.Es unterstützt ATTiny45- und ATTiny85-Chips für die Arduino-Programmierung usw.
Spezifikation
Spannungsversorgung: 5V
Mikrocontroller: ATtiny44 (Datenblatt)
An den Computer anschließen: microUSB
Anschluss an die Zielplatine: ICSP
Plattengröße: 23x14mm (ungefähr)
Anwendung
Verbinden Sie den Arduino ISP mit dem ICSP-Header der Arduino-Platine.Stellen Sie sicher, dass die Ausrichtung des Steckers übereinstimmt, indem Sie den weißen Punkt an der Ecke des Steckers überprüfen.
Öffnen Sie die Arduino-IDE, wählen Sie den im Feld "Board" heruntergeladenen Hardwarenamen aus, wählen Sie im Menü "Burn Bootloader" "USBtinySP", und dann beginnt der Bootloader mit dem Herunterladen, der in 10 Sekunden abgeschlossen ist (atmega328).

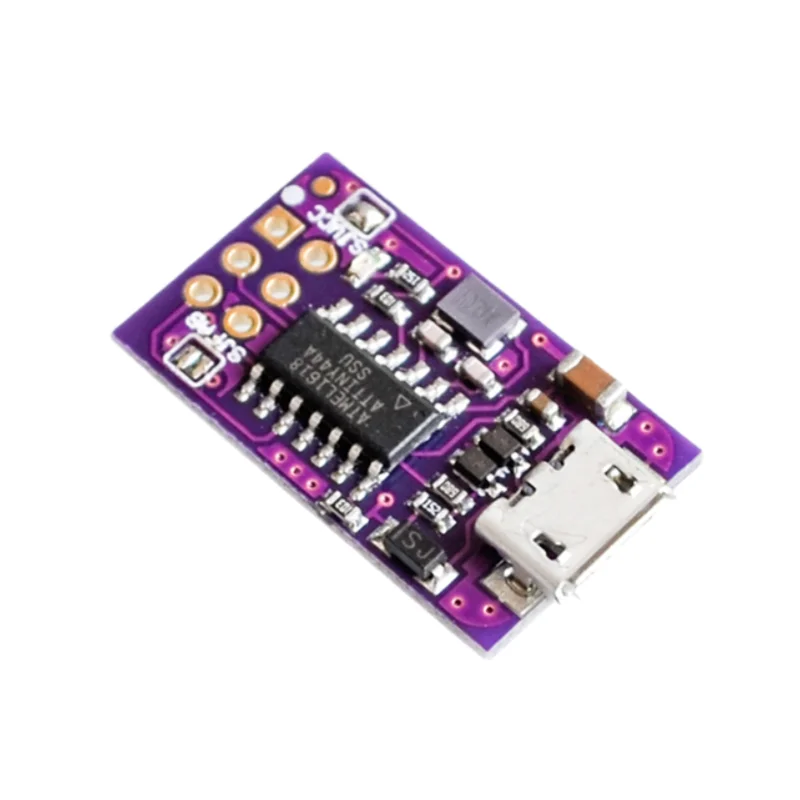

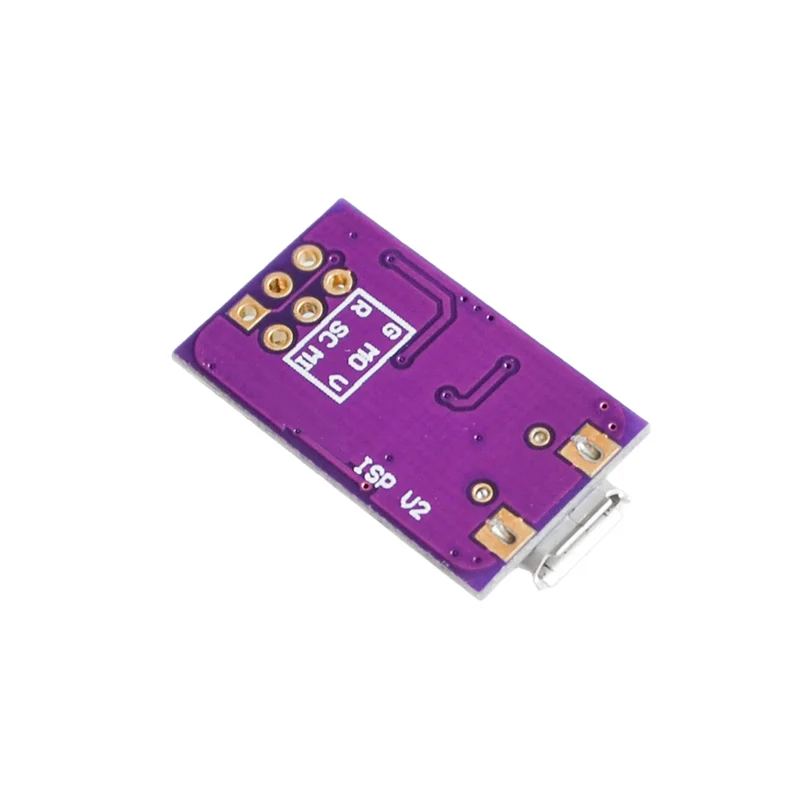

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
