TCA9555/PCA9555A Modul IIC/I2C GPIO Erweiterungsplatine 16-Kanal Digital-Ein-/Ausgang

Produktbeschreibung

Dieses Modul nutzt die Chips TCA9555 und PCA9555, um die Umwandlung von I2C zu GPIO zu erreichen.
Der Betriebsspannungsbereich für den TCA9555 und den PCA9555A beträgt 1,65 V bis 5,5 V, während der für den PCA9555 (ohne das A-Suffix) 2,3 V bis 5,5 V beträgt.
Der TCA9555 ist mit dem PCA9555A kompatibel und kann direkt ersetzt werden.
Die Siebdruckmarkierung des TCA9555 TSSOP-24-Chips lautet PW555.Einzelheiten entnehmen Sie bitte dem Handbuch des Chips.
Die Modulgröße beträgt: 33,5 mm × 23,5 mm.
J1 - J2 Einreihiger Pin-Abstand: 800mil (2,54mm × 8 = 20,32mm).Geeignet für den Einsatz, wenn es an ein Breadboard angeschlossen ist.
Alle 16 IO-Ports verfügen über LED-Anzeigen.
Die LED ist mit einer gemeinsamen Anode ausgestattet und verwendet einen 2k-Widerstand zur Strombegrenzung; wenn der IO-Port einen Logik-0 ausgibt, leuchtet die LED auf.

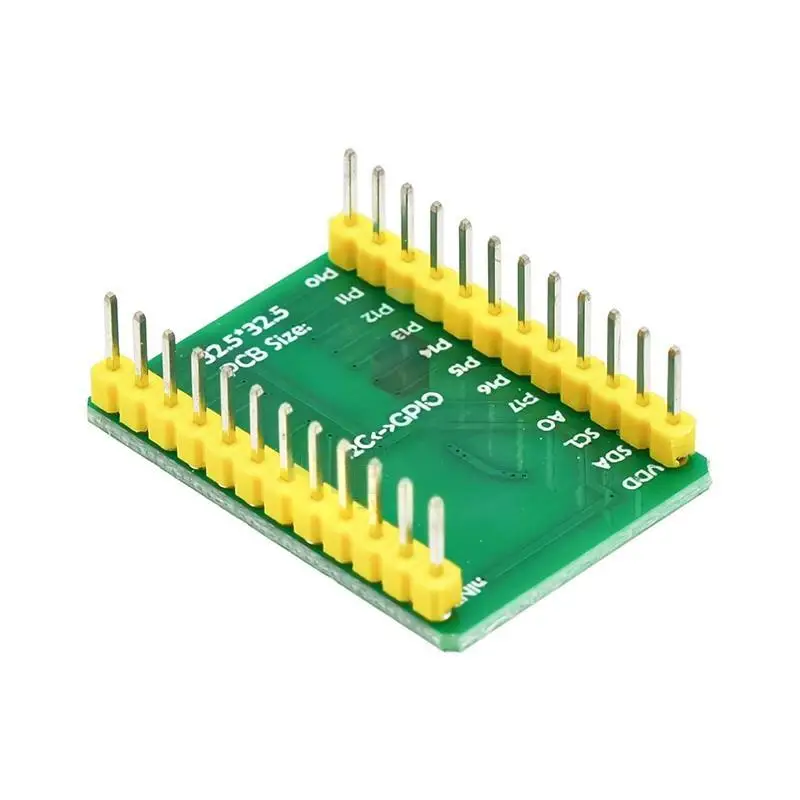

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
