Sprachwiedergabemodul, IO-Trigger, serielle Schnittstellensteuerung, USB-Flash-Download, Sprachmodul DY-SV17F

Produktbeschreibung

1.Produktübersicht
Das DY-SV17F ist ein intelligentes Sprachmodul, das von unserem Unternehmen eigenständig entwickelt wurde und IO-segmentierte Auslösung, UART-Seriell-Port-Steuerung, ONE_line-Einzelbus-Seriell-Port-Steuerung und 7 Betriebsmodi, einschließlich Standard-MP3, integriert.Ausgestattet mit einem 5W Class-D-Leistungsverstärker kann es direkt einen 4Ω, 3~5W Lautsprecher antreiben.Es unterstützt die Dekodierungsformate MP3 und WAV und verfügt über einen integrierten 32-Mbit (4-MByte) Flash-Speicher zur Speicherung von Audiodateien, der über ein USB-Kabel mit einem Computer verbunden aktualisiert werden kann.
2.Produkteigenschaften
1.Unterstützt die Dekodierungsformate MP3 und WAV.
2.Unterstützte Abtastraten (kHz): 8/11,025/12/16/22,05/24/32/44,1/48.
3.24-Bit-DAC-Ausgang mit einem Dynamikbereich von 90 dB und einem Signal-Rausch-Verhältnis von 85 dB.
4.Ausgestattet mit 32 Mbit (4 MByte) Flash-Speicher, kann es über ein USB-Kabel an einen Computer angeschlossen werden, um Audiodateien zu aktualisieren.
5.Ausgestattet mit einem 5W Class-D-Verstärker kann es direkt einen 4Ω-Lautsprecher mit einem Leistungsbereich von 3~5W antreiben.
6.Der UART-Serielle Anschluss steuert die Sprachausgabefunktion und ermöglicht Wiedergabe, Pause, Titelauswahl, Lautstärkeregelung und andere Funktionen.Es unterstützt die Auswahl von bis zu 65535 Spuren und eine Baudrate von 9600 bps.

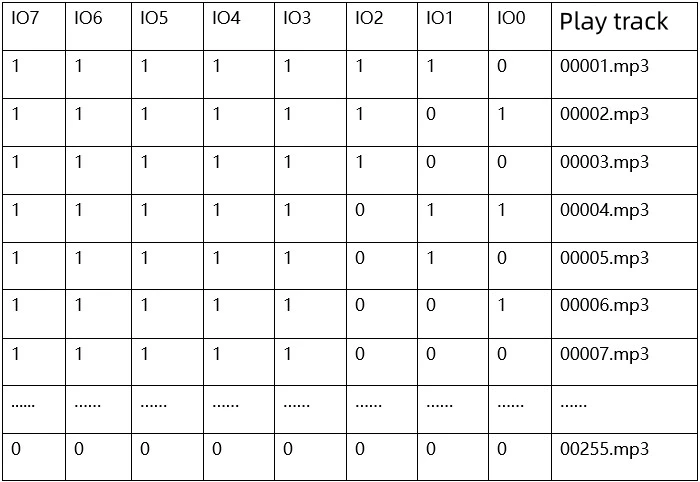

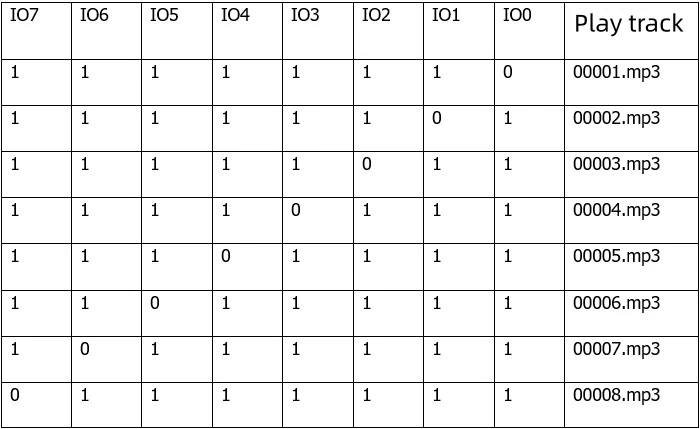

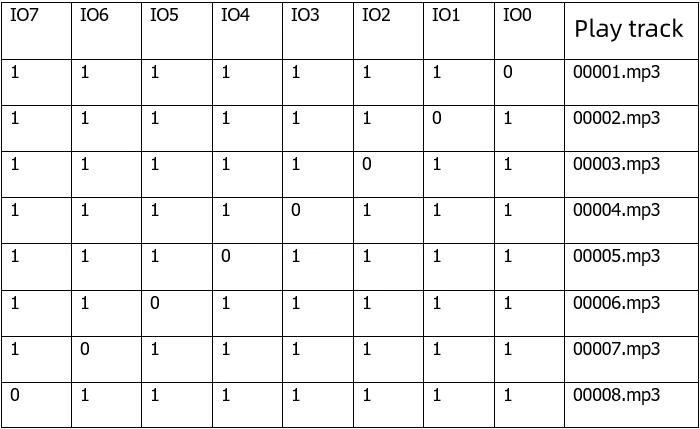

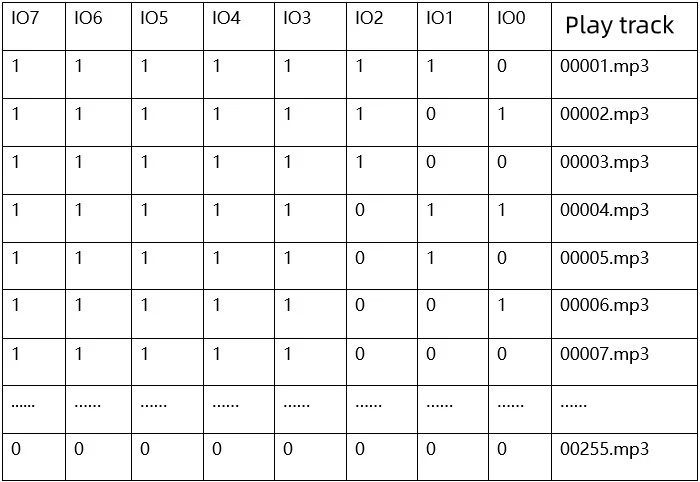

7.Unterstützt die IO-geführte Wiedergabefunktion, bei der 8 IO-Ports individuell 8 Tracks auslösen können oder eine Kombination aus 8 IO-Ports bis zu 255 Tracks auslösen kann.
8.Unterstützt die One_line Single-Bus-Seriell-Port-Steuerung, die Funktionen wie Wiedergabe, Pause, Songauswahl, Lautstärkeregelung und mehr ermöglicht.

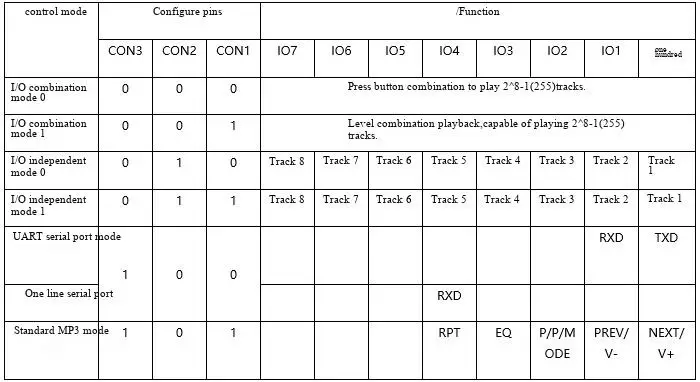

9.Unterstützt bis zu 7 Betriebsmodi mit 3 konfigurierbaren E/A-Anschlüssen.

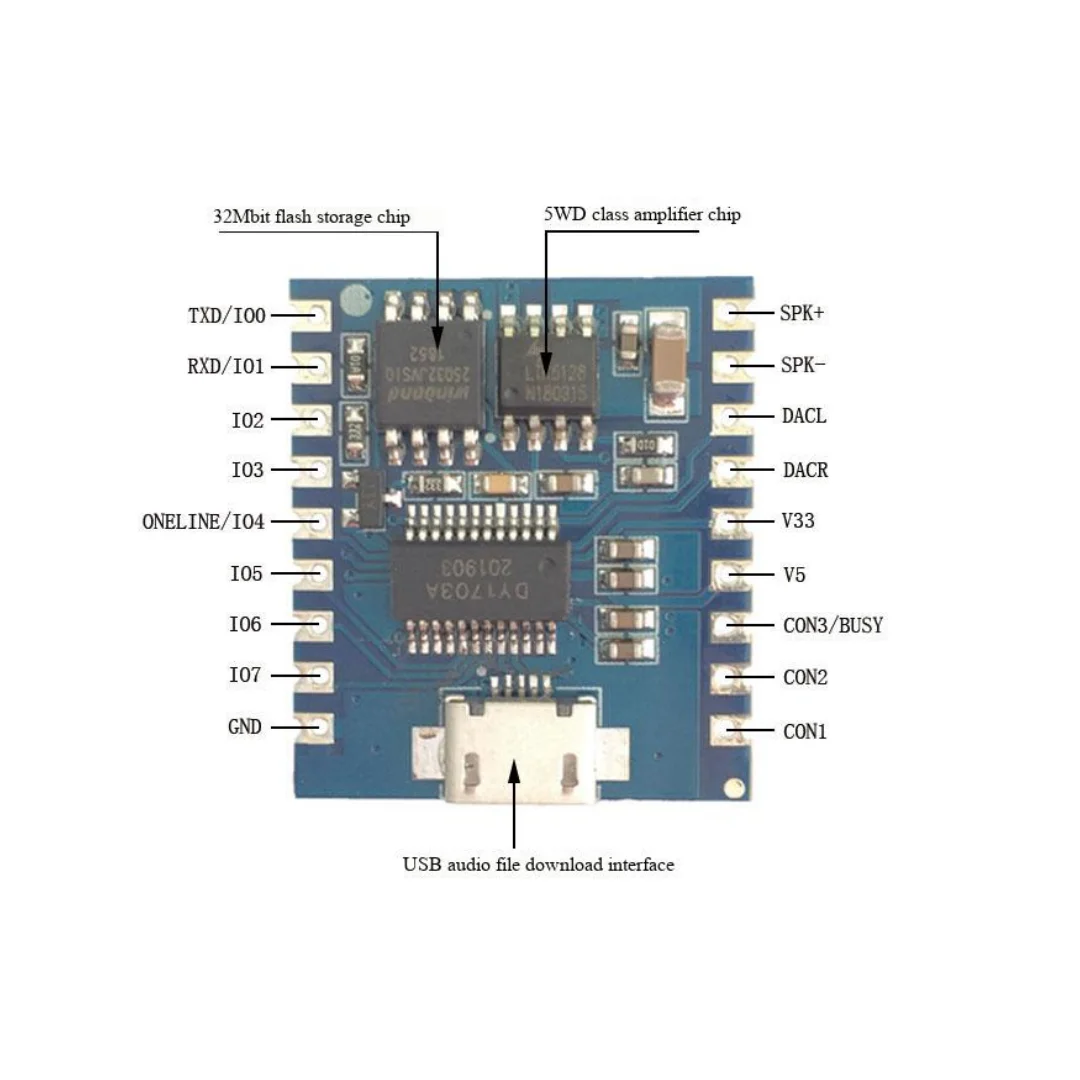

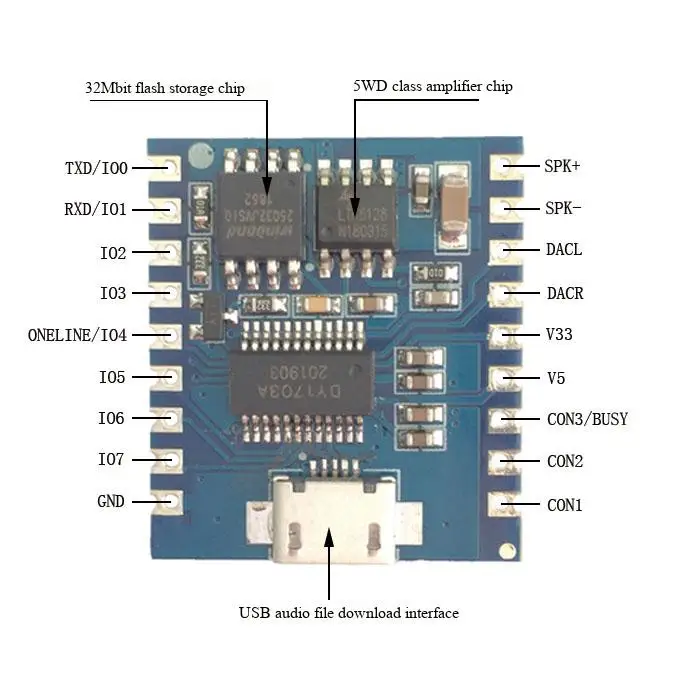

3.Modulschnittstelle und Funktionsdefinition
接详情图1、2

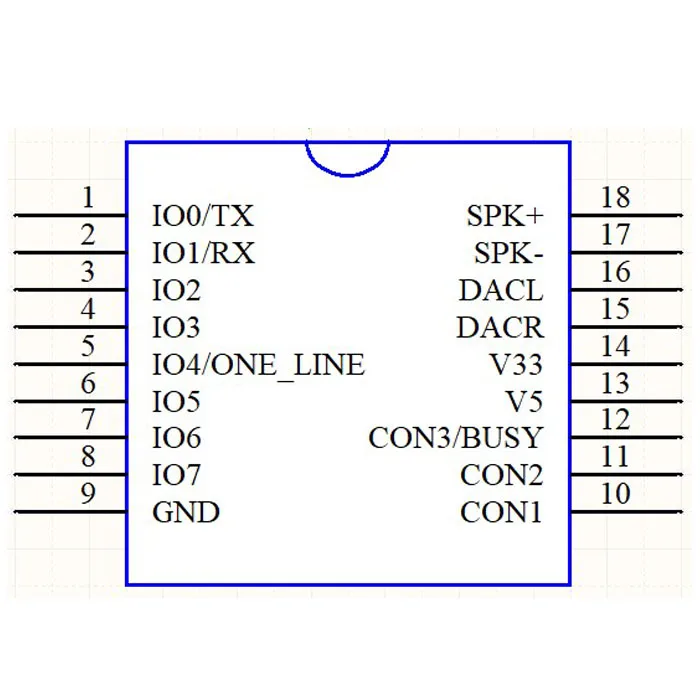

Pin-Belegung
Pin-Nummer Pin-Name Pin-Beschreibung
1 TXD/IO0: Im IO-Trigger-Modus dient er als Eingangspin IO0; im UART-Steuerungsmodus fungiert er als TX-Pin, der mit dem RX des Steuerungsterminals (MCU) verbunden ist.
2 RXD/IO1: Im IO-Trigger-Modus dient er als Eingangspin IO1; im UART-Steuerungsmodus dient er als RX-Pin, der mit dem TX des Steuerungsterminals (MCU) verbunden ist.
3 IO2 IO-Trigger-Modus-Eingangspin IO2
4 IO3 IO-Trigger-Modus-Eingangspin IO3

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
