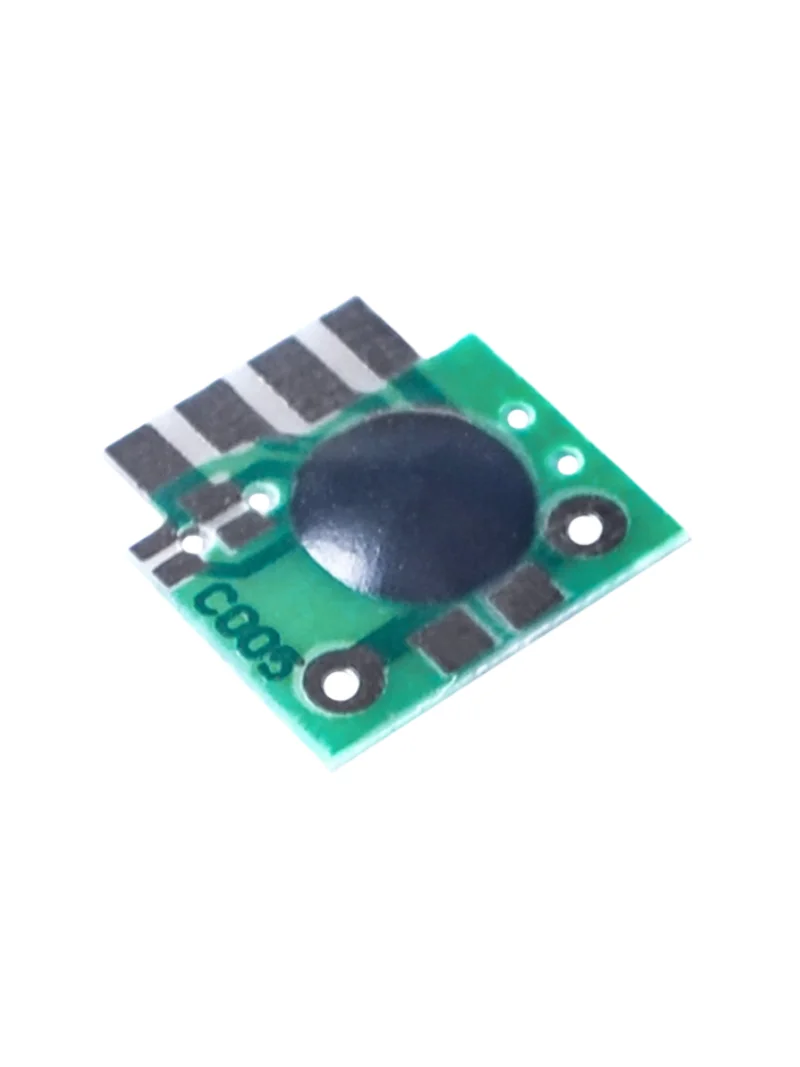

10 Stück programmierbarer Verzögerungstimer-Chip/Verzögerungschip/Auslöseverzögerungs-IC/2s-1000h Timer-IC

Produktbeschreibung

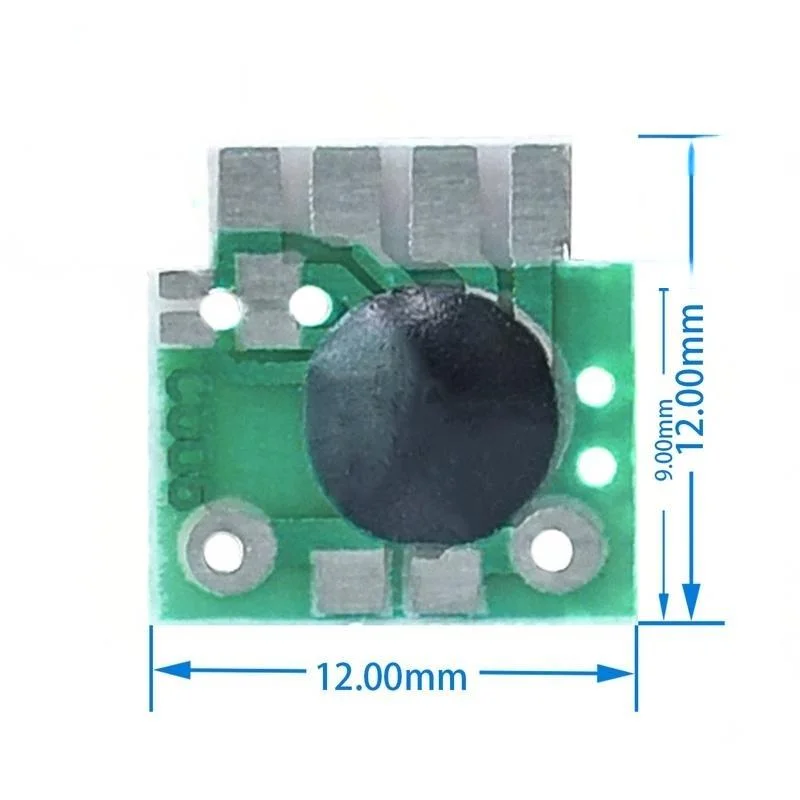

Die Größe beträgt ungefähr 12mm*12mm, und die Betriebsspannung ist
2V-5V, die Zeiteinstellung kann von 2 Sekunden bis 1000 Stunden erfolgen, wie unten beschrieben
Funktions- und Designbeschreibung
1.Die Schaltung ist ordnungsgemäß angeschlossen und der Zeitwiderstand sowie die Versorgungsspannung sind entsprechend den Anforderungen eingestellt
2.Der Ausgangsanschluss hat einen hohen Spannungswert, bevor der Einschaltauslöser aktiviert wird
3.Der "Abfallkanten"-Trigger des Trigger-Terminals ist wirksam.Nach dem Auslösen wird der Ausgangsanschluss sofort auf einen niedrigen Pegel geschaltet und der Schaltkreis beginnt mit der Zeitmessung
4.Nach Ablauf der eingestellten Zeit kehrt der Ausgangsanschluss in den High-Pegel zurück und wartet auf den nächsten "absteigenden Flankenaufstoß".
5.Der Chip ist vom nicht-repetitiven Auslösungstyp, was bedeutet, dass, wenn er erneut ausgelöst wird, während er nach der Auslösung einen niedrigen Spannungswert ausgibt, die Auslösung ungültig ist
6.Der "abfallende Flankenauslöser" des Auslöseranschlusses bezieht sich auf die sofortige Änderung von hohem Pegel zu niedrigem Pegel.
7.Im Allgemeinen bezieht sich der High-Pegel auf die VCC-Spannung, und der Low-Pegel auf 0-0,3 V oder GND.Solange es die erforderlichen Anforderungen erfüllt, kann es verwendet werden; 8.Der Triggeranschluss kann effektiv ausgelöst werden, indem ein Taktschalter an Masse, einen IO-Port eines Mikrocontrollers oder andere digitale Schaltungen angeschlossen wird, um eine "absteigende Flanke" zu erzeugen; 9.Es kann als Einschaltauslöser konzipiert werden.Schließen Sie einfach die Auslöseanschlussklemme mit Masse zusammen, und er wird beim Einschalten ausgelöst.Nach Ablauf der Zeit kehrt der Ausgang auf High-Pegel zurück und wartet auf den nächsten.
Die fallende Flanke löst erneut aus.
Chip-Funktionen
1.Nutzung der CMOS-Technologie für geringen Stromverbrauch sowie bleifreie und umweltfreundliche Ausführung.
2.Die Ausgabe eines niedrigen Spannungswerts kann direkt eine LED ansteuern (bitte fügen Sie einen Strombegrenzungs-Widerstand hinzu), während die Ausgabe eines hohen Spannungswerts einen Transistor ansteuern kann (bitte fügen Sie einen Strombegrenzungs-Widerstand hinzu).3.Das Timing kann mithilfe eines Widerstands eingestellt werden, wobei 8*N (N=0,1, 2, 3) verschiedene Timing-Optionen verfügbar sind.Die Zeiteinstellung kann von 2 Sekunden bis 1000 Stunden angepasst werden.4.Sowohl das Auslösetiming als auch das Einschalt-Timing der Auslöseanschluss-Erdung sind optional.
5. Der Standby-Ausgang ist auf hohem Pegel, wird durch die fallende Flanke ausgelöst, wechselt nach dem Auslösen auf niedrigen Pegel und kehrt nach Ablauf der Verzögerung wieder auf hohen Pegel zurück.

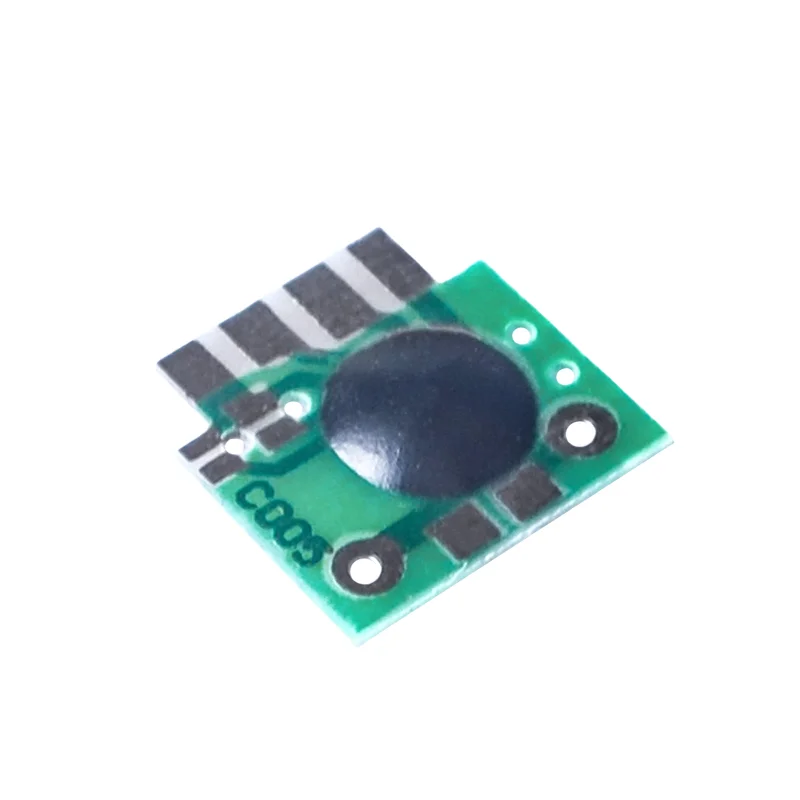

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
