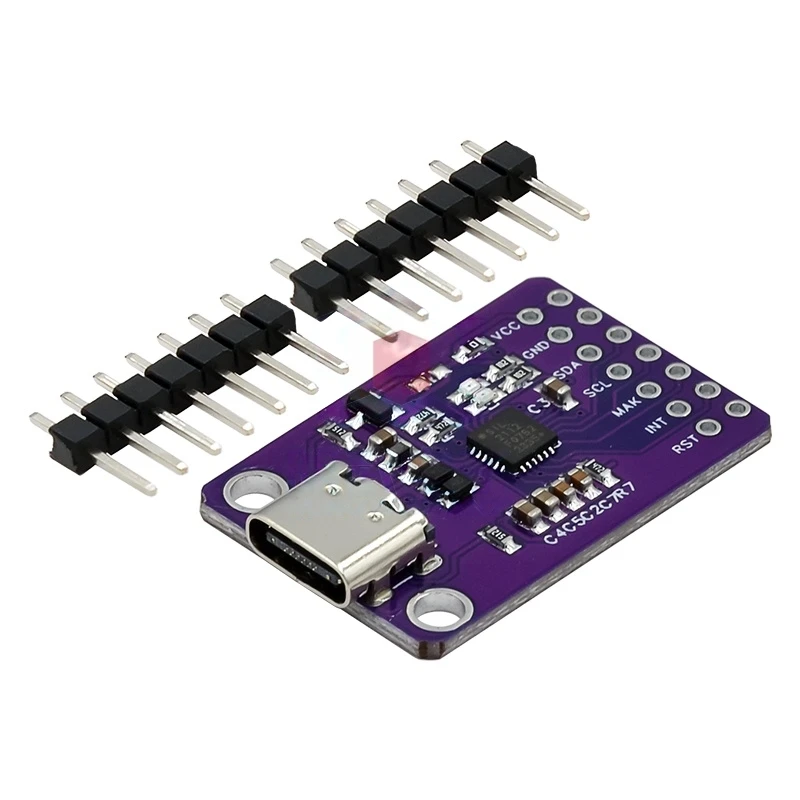

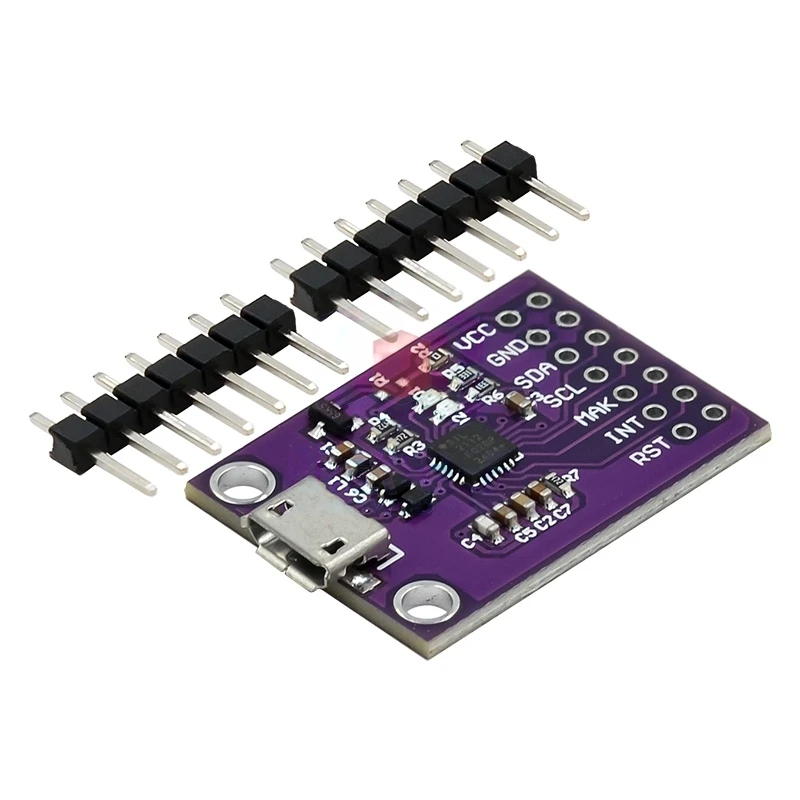

CP2112 TPYC-C MICRO-USB-Schnittstellen-Debugging-Board USB-zu-I2C-Kommunikationsmodul

Produktbeschreibung

Produktmerkmale
Der hochintegrierte USB-zu-SMBus-Bridge-Controller des CP2112 integriert einen USB 2.0 Full-Speed-Funktionscontroller, einen USB-Transceiver-Oszillator und acht GPIO-Pins.Alle Anpassungs- und Konfigurationsoptionen können über einen einfachen Konfigurator basierend auf GU1 ausgewählt werden.Standard-HID-Geräte erfordern keine Entwicklung komplexer Firmware und Treiber.Das CP2112-Gerät ermöglicht schnelle USB-Konnektivität mit minimalem Entwicklungsaufwand.
Produktparameter
USB-Bus-Stromversorgung: 4,0 bis 5,25 V
Schnee-Stromversorgung: 3,0 bis 3,6 V
Eingangs-/Ausgangsspannung: 1,8 V bis VDD
Betriebstemperatur: -40°C bis 85°C
On-Chip-Einschalt-Reset-Schaltung, On-Chip-Spannungsregler: 3,45 V Ausgang
Entspricht dem USB-Spezifikationsstandard 2.0; volle Geschwindigkeit (12 Mbit/s)
USB-Suspendierungsstatus über die SUSPEND- und/oder SUSPEND-Pins
Integriertes 194-Byte einmal programmierbares ROM zur Speicherung anpassbarer Produktinformationen
512-Byte-SMBus-Datenpuffer, konfigurierbare Taktschrittweite, 7-Bit-Wert der Geräteadresse ist die Slave-Adresse des CP2112.
APIs für Windows-, Mac- und Linux-HID-zu-SMBus-Bibliotheken, die für die schnelle Anwendungsentwicklung und offene Zugangsschnittstellenspezifikationen verwendet werden können.
Um 8 GPIOs als Ein-/Ausgänge und Open-Drain-/Push-Pull-Ausgänge zu konfigurieren, konfigurieren Sie Taktausgänge für externe Geräte im Bereich von 48 MHz bis 94 kHz und schalten Sie LEDs während des Lese-/Schreibvorgangs von SMBus.

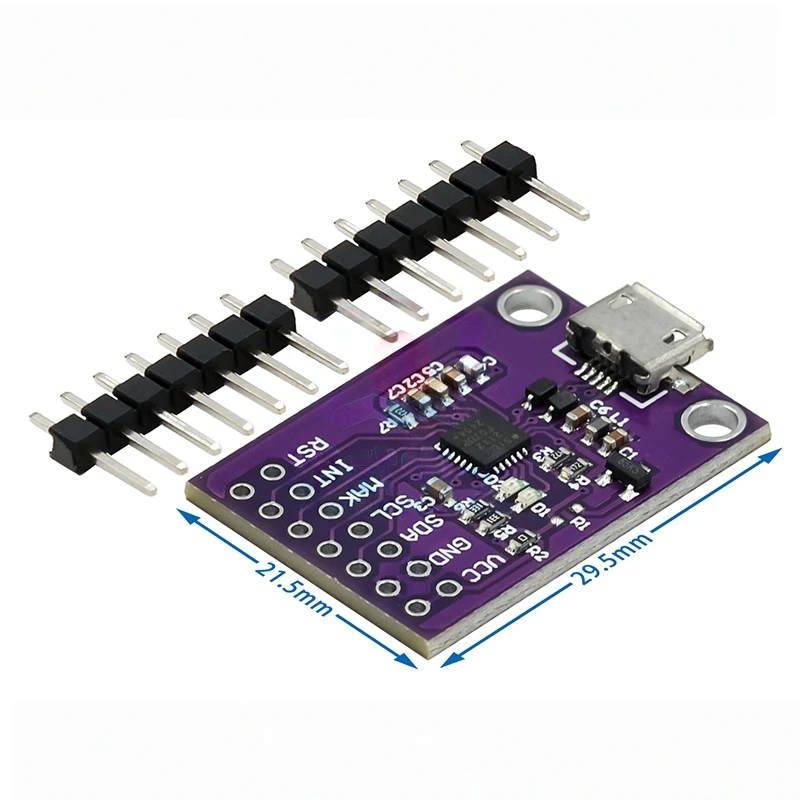

Modulgröße: 29,5 mm * 21,3 mm, mit zwei M3-Befestigungslöchern und einem MicroUSB-Buchsenanschluss
Anwendungsbereich: tragbarer Controller, USB-Dongle, Datenaufzeichnung

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
