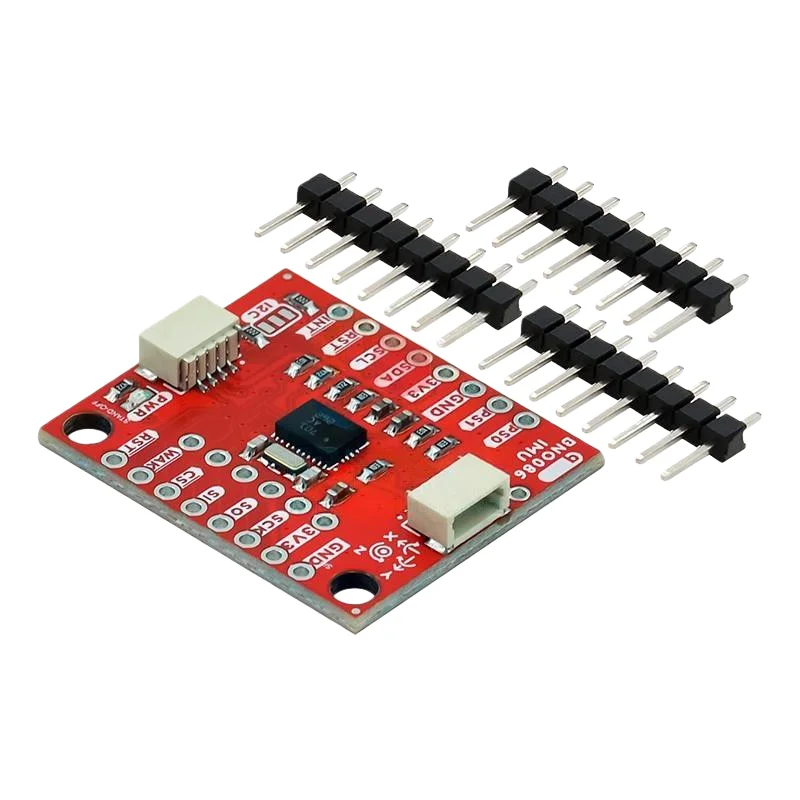

VR IMU Breakout - BNO086 (Qwiic) 3-Achsen-Beschleunigungsmesser/Gyroskop/Magnetometer

Produktbeschreibung

Virtuelle Realität ist beliebt, aber man sollte nicht Hunderte von Dollar ausgeben müssen, um auf die Technologie dahinter zuzugreifen.Glücklicherweise kommt hier VRIMU Breakout ins Spiel.Im Kern steht der BNO086 von CEVA, ein kombiniertes dreiachsiges Beschleunigungsmesser-/Gyroskop-/Magnetometer-System (SiP), das einen 32-Bit-ARM verwendet.© CortexTM O+ Prozessor.Die BNO086 Inertial Measurement Unit (IMU) erzeugt präzise Rotationsvektor-Kursdaten, was sie ideal für VR und andere Kursanwendungen macht, mit einem statischen Rotationsfehler von 2 Grad oder weniger.VRIMU ist genau das, worauf wir gewartet haben; alle Sensordaten werden zusammengeführt und drift-korrigiert, um sinnvolle, genaue IMU-Informationen zu liefern.Es ist perfekt für jedes Projekt, das die Erfassung von Richtung oder Bewegung erfordert.Dieses IMU-Breakout-Board ist außerdem mit zwei I2C-Qwiic-Anschlüssen ausgestattet, was die Verbindung mit Micro-QFN-Paketen etwas einfacher macht.Es ist Teil des Qwiic-Konnektivitätssystems, sodass Sie kein Löten benötigen, um herauszufinden, wie die Dinge ausgerichtet sind.Wenn Sie jedoch lieber ein Breadboard verwenden möchten, haben wir weiterhin Pins mit einem Abstand von 0,1 Zoll.
BNO080 ist für den Einsatz in Android-basierten Mobiltelefonen konzipiert, wo alle für Virtual-Reality-Brillen erforderlichen Berechnungen ausschließlich vom Telefon übernommen werden können.
Zum Ende des Lebenszyklus des BNO080 hat CEVA einen Plug-in-Ersatz mit erweiterten Funktionen bereitgestellt, den BNO086 (14-Bit-Accelerometer-Fusion, reduzierte Leistungsaufnahme im Leerlauf und interaktive Kalibrierung).Dieser Sensor ist sehr funktional und verfügt über eine komplexe Schnittstelle.Dank der Jumper auf der Leiterplatte können Sie zwischen zwei verschiedenen I2C-Adressen wählen.Sollte I2C jedoch nicht Ihre bevorzugte Kommunikationsoption sein, kann der Sensor auch über SPI und UART kommunizieren!Wir haben auch eine i2c-basierte Bibliothek entwickelt, die Rotationsvektor-Daten (die Werte, die die meisten Leute von einer IMU erwarten), Beschleunigungs-, Gyroskop- und Magnetometer-Daten, Schrittzählerfunktionen und Aktivitätsklassifizierer (z. B. für Radfahren) bereitstellt.Dies ist ein Ökosystem, das aus I2C-Sensoren, Aktuatoren, Shields und Kabeln besteht, was die Prototypenentwicklung schneller und fehlerfreier macht.Alle Boards, die QWIIC unterstützen, verwenden einen universellen 4-Pin-JST-Stecker mit 1-mm-Abstand.Dies reduziert den erforderlichen Platz auf der Leiterplatte, und die polarisierte Verbindung bedeutet, dass man es nicht auf den Kopf stellen kann.
Betriebsspannung
2,4V-3,6V
Normalerweise werden 3,3 V über ein Qwiid-Kabel übertragen.
I2C (Standard): bis zu 400 kHz
SPI: bis zu 3 MHz
UART: 3 MBit/s
Rotierendes Yali
Dynamischer Fehler: 3,5°
Statischer Fehler: 2,0°
Spielaustausch in Yuri
Dynamischer Fehler: 2,5°
Statischer Fehler: 1,5° Dynamische Kursabweichung: 0,5°/min Geomagnetischer Rotationsvektor Dynamischer Rotationsfehler: 4,5° Statischer Rotationsfehler: 3,0° Schwerkraftwinkelfehler: 1,5° Genauigkeit der linearen Beschleunigung: 0,35 m/s² Genauigkeit des Beschleunigungsmessers: 0,3 m/s²
Gyroskopgenauigkeit: 3,1/s Magnetometergenauigkeit: 1,4μT
2 Qwiic-Verbindungsschnittstellen
I2C-Adresse: 0x4B (Standard), 0x4A
I2C-Pull-up-Widerstand (2,2k)
Strom-LED

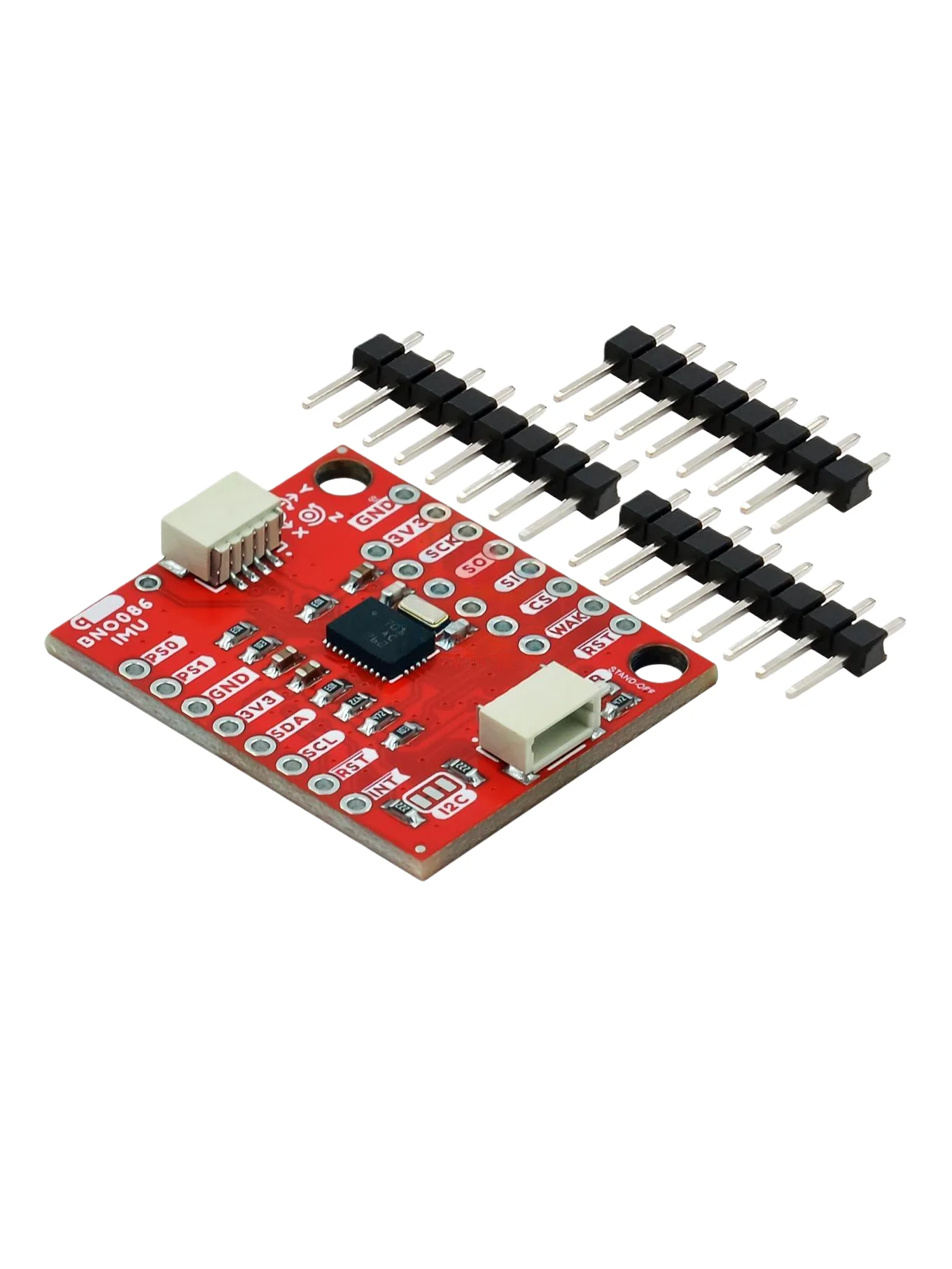

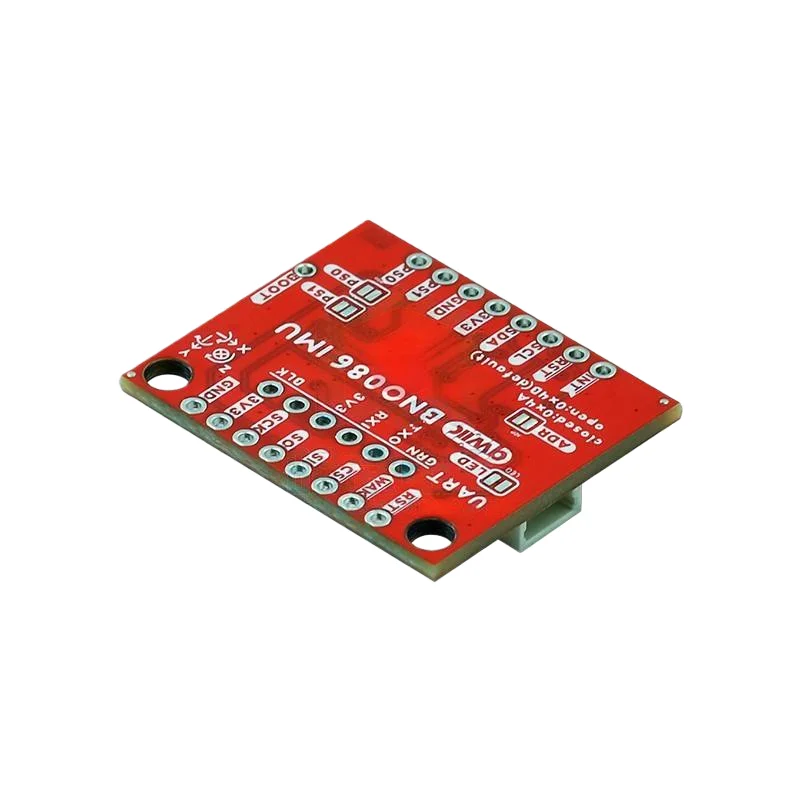

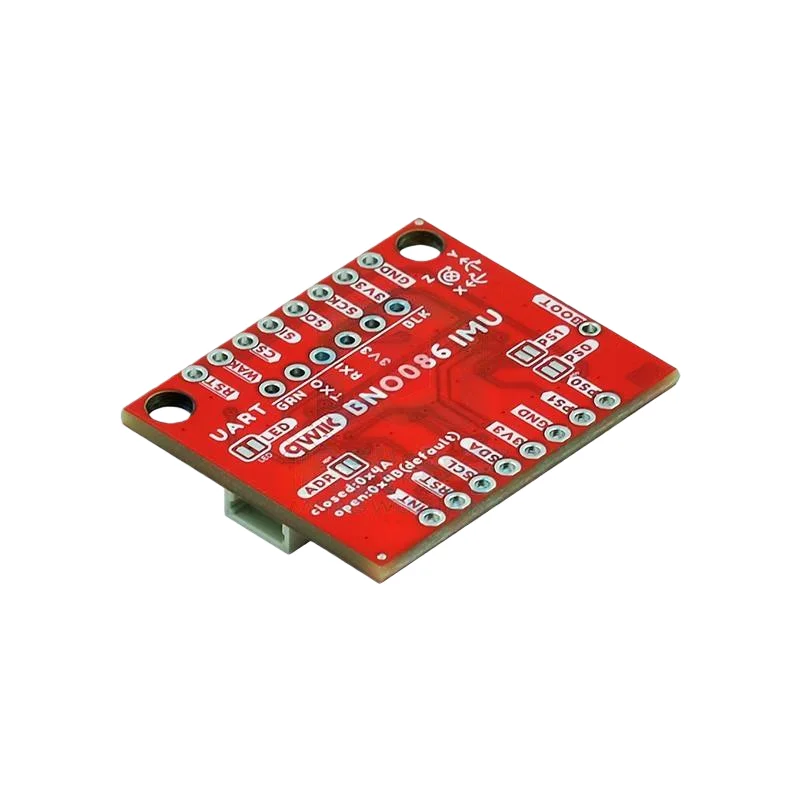

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
