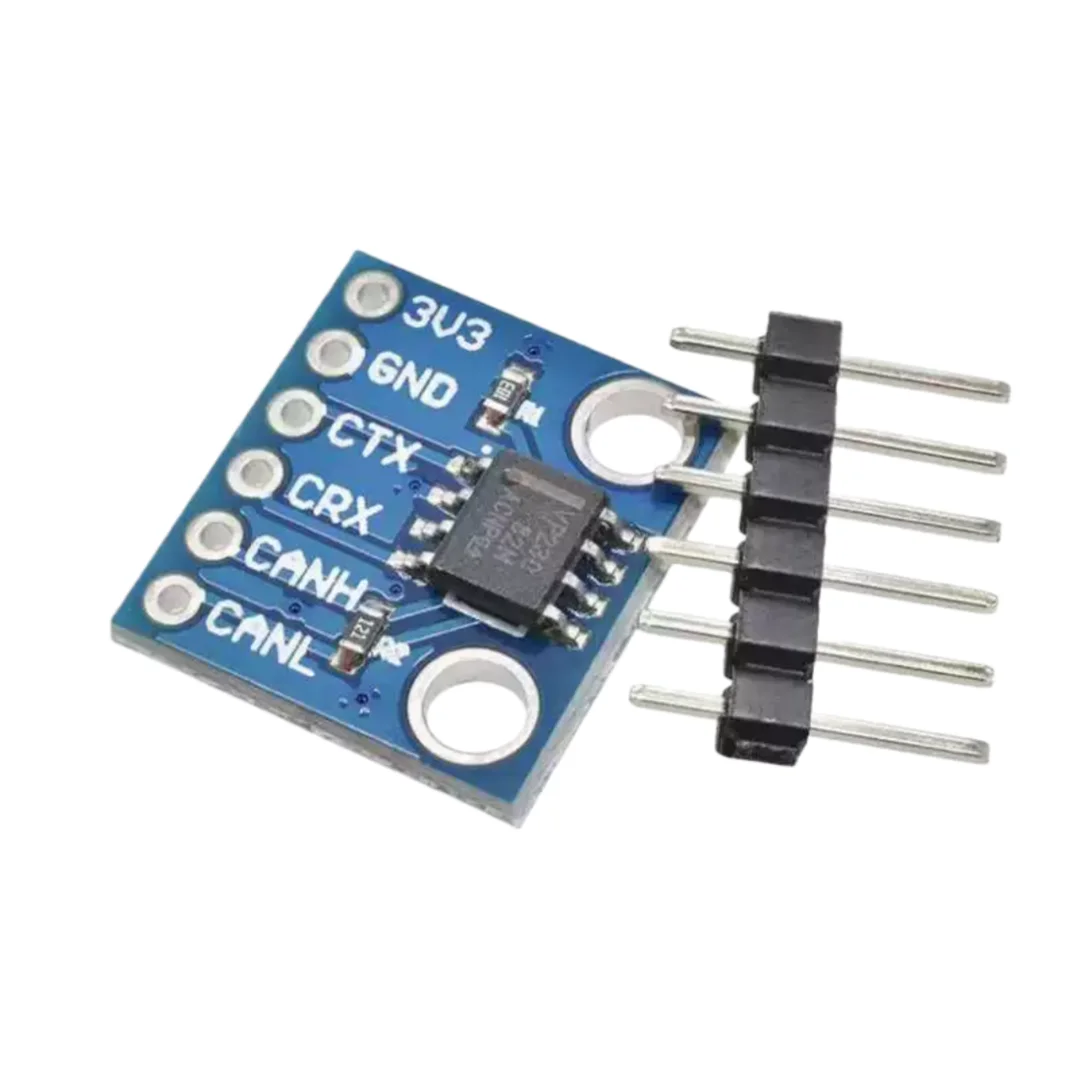

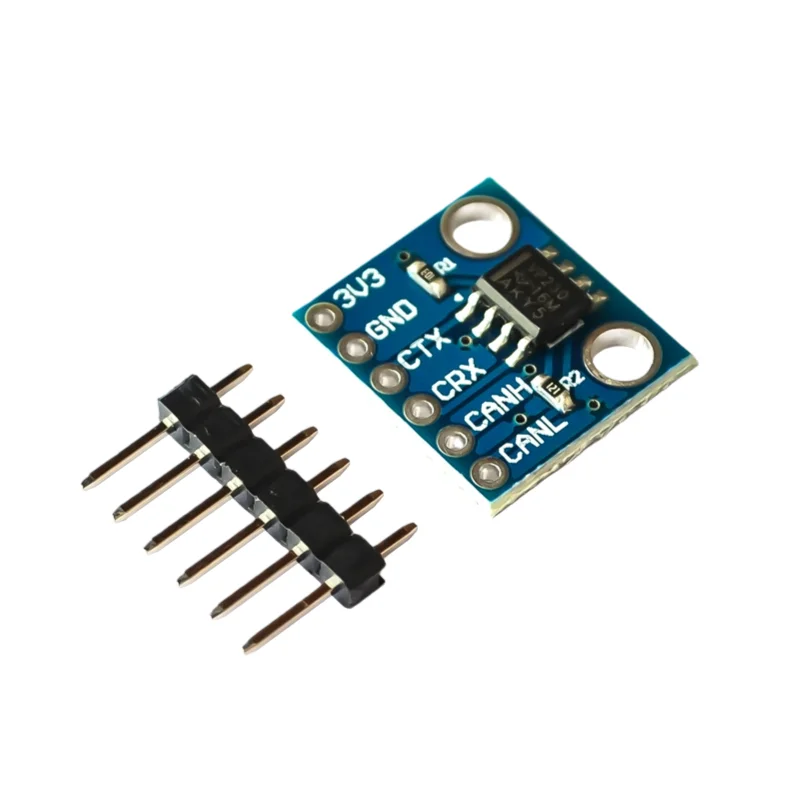

MCU230 Bus-Transceiver SN65HVD230 CAN-Kommunikationsmodul 230

Produktbeschreibung

Modulmodell: 230
MCU-230 Total SN65Hvd230CAN Kommunikationsmodul
Hauptmerkmale und Pin-Funktionen
Der SN65HVD230 kann in Umgebungen mit starken Störungen eingesetzt werden.Dieses Gerät verfügt über gute Übertragungs- und Empfangsfähigkeiten bei verschiedenen Geschwindigkeiten, und seine Hauptmerkmale sind wie folgt
Erstens, vollständig kompatibel mit dem IS011898-Standard
Hohe Eingangsimpedanz, die 120 Knoten ermöglicht
Energiesparender Standby-Modus, typische Stromverbrauch beträgt 370pA
Die Signalübertragungsrate kann 1 Mb/s erreichen
Ausgestattet mit Wärmeschutz- und Leerlaufschutzfunktionen
Es hat die Funktion, momentanen Störungen entgegenzuwirken und den Bus zu schützen
Neigungsregelung zur Reduzierung von Funkfrequenzstörungen (RFI)
Differenzempfänger, der in der Lage ist, starken Gleichtaktstörungen und elektromagnetischen Störungen (EMI) standzuhalten.
Arbeitsmodus und Steuerungslogik
Der SN65HVD230 verfügt über drei verschiedene Betriebsmodi: High-Track, Slope und Waiting, und die Steuerung des Betriebsmodus kann über die Rs-Steuerung erfolgen. Tian 2 ist ein typisches Beispiel für SN65HVD230 im CAN-Bus-System. Aus Tian ist ersichtlich, dass der Ausgangspin Tx des CAN-Controllers mit dem Dateneingangsanschluss D des SN65HVD230 verbunden ist, der die Daten dieses CAN-Knotens an das CAN-Netzwerk übermitteln kann. Der Empfangsanschluss des CAN-Controllers ist mit dem Datenübertragungsanschluss R des SN65HVD230 für den Datenempfang verbunden. Der SN65HVD230-Modus ermöglicht die Auswahl von drei Betriebsmodi über Hardware, wobei der Neigungsresistor ein Potentiometer mit einem Bereich von 0 bis 100kΩ ist, wenn der Port Rs auf einen Jumper trifft und ein Ende geerdet ist.

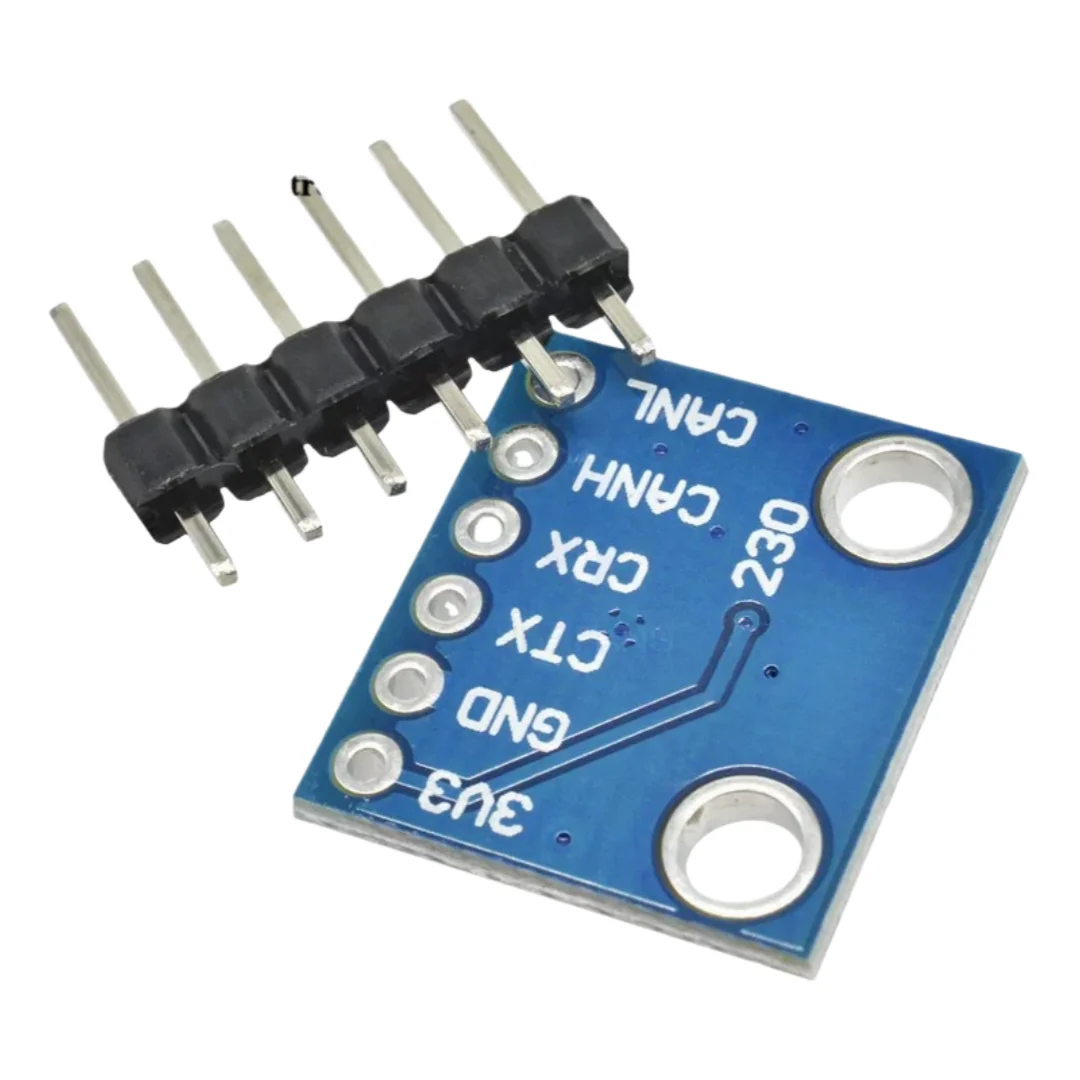

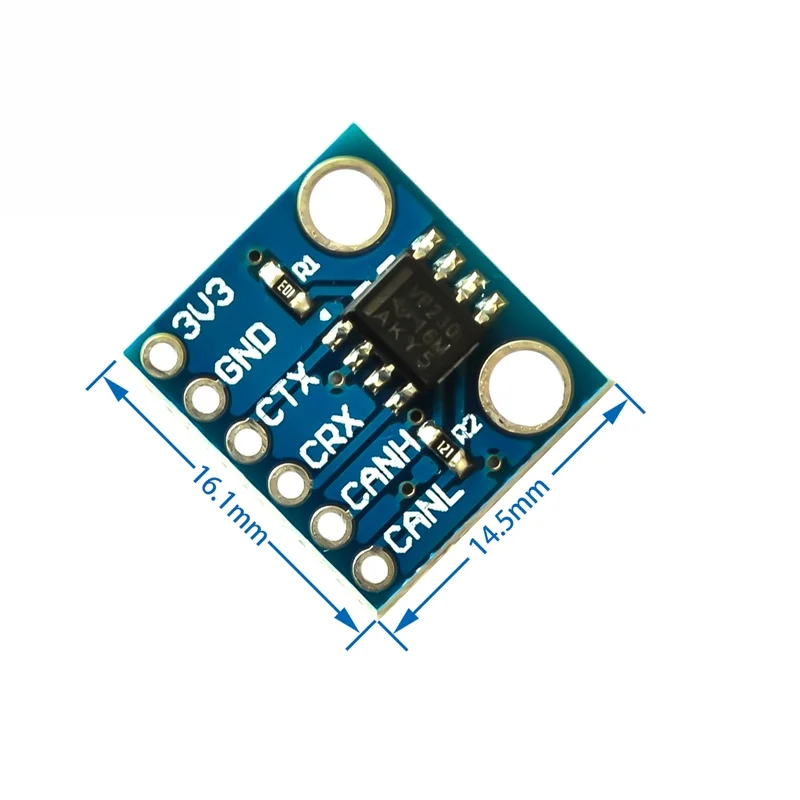

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
