MCU-219 INA219 I2C-Schnittstelle Zero-Drift Bidirektionaler Strom-/Leistungsüberwachungssensormodul

Produktbeschreibung

Das MCU-219-Modul ist ein bidirektionaler Strom-/Leistungsüberwachungs-Integrierter Schaltkreis (IC) mit Nullpunktverschiebung und einer I2C-Schnittstelle, der die Palette der energieeffizienten elektronischen Produkte von TI weiter erweitert.Der INA219 zeichnet sich durch branchenführende Genauigkeit und eine kompakte Größe aus, wodurch er nicht nur den Spannungsabfall über den Shunt-Widerständen und die Shunt-Versorgungsspannung überwachen, sondern auch die Leistung berechnen kann.Verpackt im SOT23-Format bietet dieses Gerät eine kleine, kostengünstige Lösung für die digitale Strommessung in Servern, Laptops, Netzteilen, Batteriemanagementsystemen sowie in Automobil- und Telekommunikationsgeräten.
Der INA219 erreicht eine Fehlergenauigkeit von 1 % in einem Temperaturbereich von -40 °C.°C bis +85°C, mit einem Offset von 100 µV.Die hohe Präzision dieses Produkts, kombiniert mit seiner 12-Bit-Auflösung, hilft Kunden, den Spannungsabfall über den Shunt-Widerständen zu minimieren, wodurch Stromverluste und -verbrauch reduziert werden und Platz auf der Platine gespart wird.Der gesamte Bus-Spannungsbereich, den dieses Gerät erfassen kann, reicht von 0 V bis +26 V.
Weitere wichtige Merkmale des INA219 sind
Das programmierbare Kalibrierungsregister kann den Strom in Ampere und die Leistung in Watt direkt ablesen.
Es kann bis zu 128 Proben gleichzeitig verarbeiten, um eine Filterung in lauten Umgebungen zu erreichen.
Die I2C-Schnittstelle verfügt über eine Timeout-Einstellung, die nicht nur ein Blockieren des Busses verhindert, sondern auch einen Hochgeschwindigkeitsmodus bietet, um Kommunikationsanforderungen von bis zu 3,4 MHz zu erfüllen.
Alle Funktionen des INA219 unterstützen die Software-Programmierbarkeit.
Es arbeitet mit einer einzigen Stromversorgung mit einer Betriebsspannung im Bereich von +3,0 bis +5,5 V.

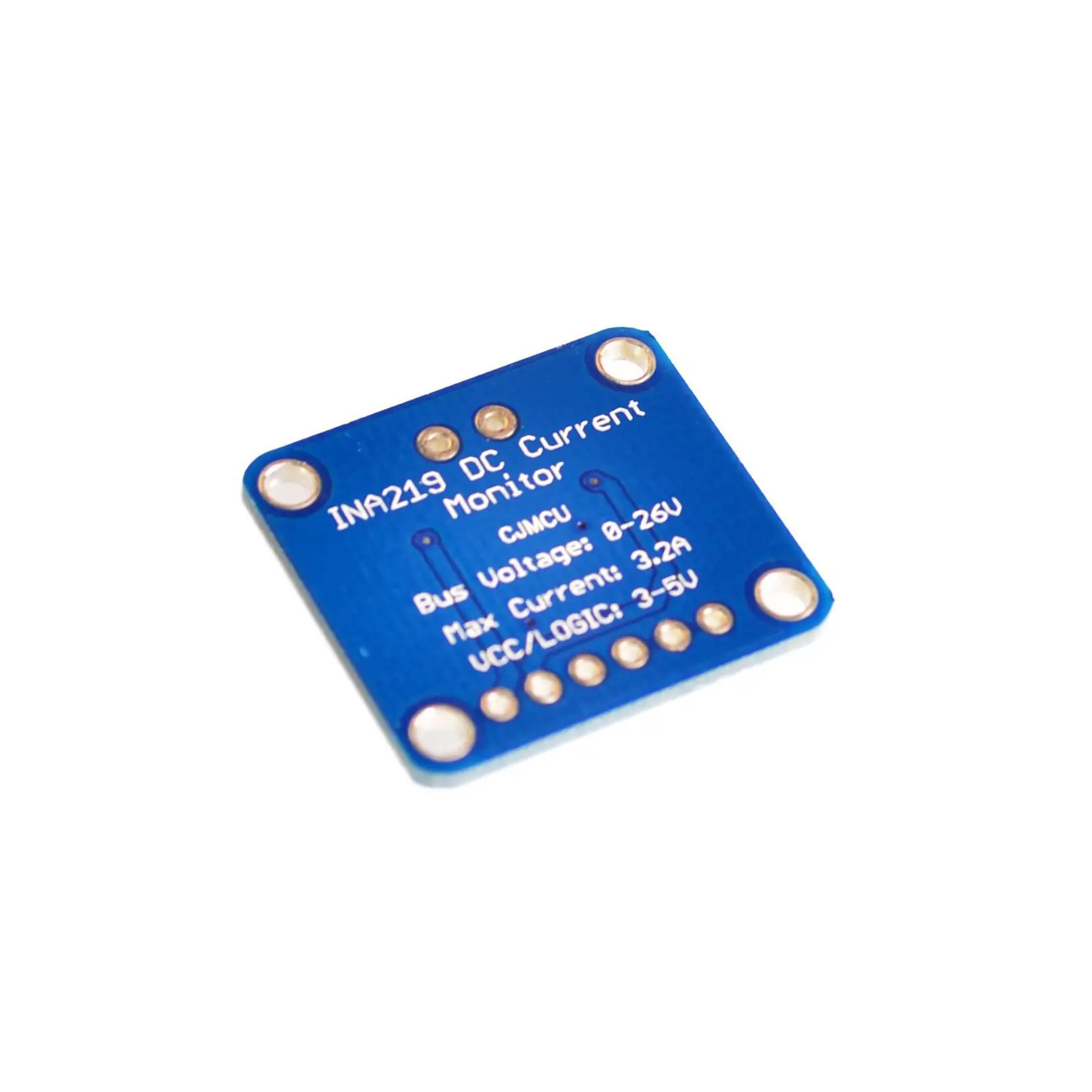

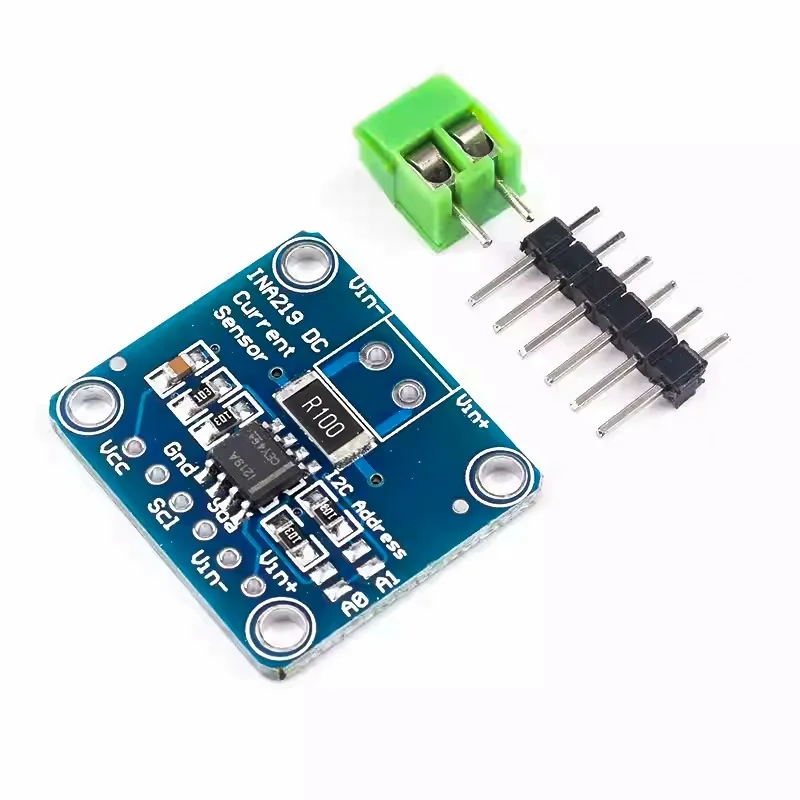

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
