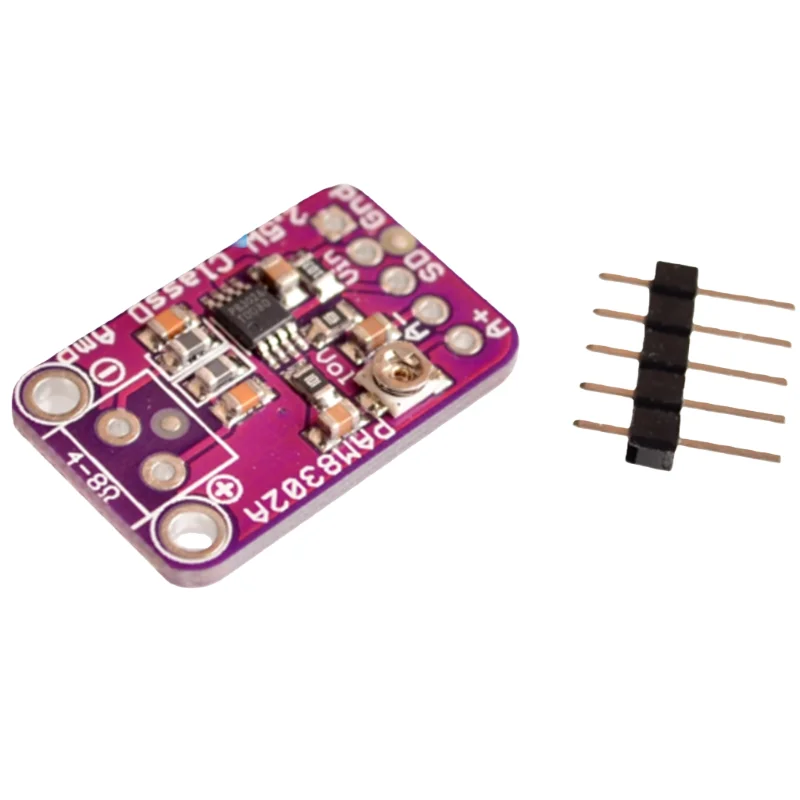

PAM8302 2,5W Einkanal-Klasse-D-Audio-Leistungsverstärkermodul Entwicklungsboard

Produktbeschreibung

PAM8302 2,5W Einkanal-Verstärkermodul der Klasse D mit variabler Frequenz, Entwicklungsboard
Dieser ultrakleine Mono-Verstärker zeichnet sich durch beeindruckende Leistung aus und liefert bis zu 2,5 Watt an Lautsprecher mit einer Impedanz von 4-8 Ohm.Im Mikrochip befindet sich ein Class-D-Controller, der in einem Spannungsbereich von 2,0 V bis 5,5 VDC betrieben werden kann.Aufgrund seines Class-D-Designs zeichnet sich der Verstärker durch eine bemerkenswerte Effizienz (über 90 % bei der Ansteuerung von 80 Lautsprechern mit mehr als einem halben Watt) aus, was ihn ideal für tragbare und batteriebetriebene Projekte macht.Es verfügt über einen eingebauten Wärme- und Überstromschutz, erwärmt sich aber kaum.Es gibt sogar einen Lautstärkeregler, mit dem Sie die eingebaute Lautstärke von der Standardverstärkung von 24 dB reduzieren können.Dieses Board stellt ein willkommenes Upgrade im Vergleich zum einfachen "LM386"-Verstärker dar!CJMCU
Die A+- und A--Eingänge des Verstärkers laufen über einen 1,0uF-Kondensator, wodurch sie vollständig "differentiell" sind – wenn Sie keinen differentiellen Ausgang haben, schließen Sie den Audio-Pin einfach an Masse an.Der Ausgang ist "bridged" – das bedeutet, dass die Ausgangspins direkt mit den Lautsprecherpins verbunden sind, anstatt geerdet zu sein.Der Ausgang ist eine hochfrequente 250-kHz-Rechteckwellen-PWM, die dann von der Lautsprecherspule "durchschnittlich gemacht" wird – hohe Frequenzen sind nicht hörbar.All dies bedeutet, dass Sie den Ausgang nicht an einen anderen Verstärker anschließen können; er sollte den Lautsprecher direkt antreiben.CJMCU
Ausgestattet mit einer vollständig montierten und getesteten Adapterplatine.Wir legen auch einen Stecker für den Einbau in ein Breadboard und einen 3,5-mm-Schraubklemmenblock bei, damit Sie den Lautsprecher einfach anschließen/abtrennen können.In 15 Minuten bist du bereit, loszulegen!Der Lautsprecher ist nicht im Lieferumfang enthalten; bitte verwenden Sie einen Lautsprecher mit einer Impedanz von 4 Ohm oder höher.
Ausgangsleistung: 2,5W bei 4Ω, 10% THD, 1,5W bei 8% und 10% THD, 5,5V Stromversorgung, 50dB PSRR bei 1KHz
Kein Filterdesign, mit Ferritperlen und Kondensatoren am Ausgangsanschluss.
Feste Verstärkung von 24 dB, mit integriertem Trimpotentiometer zur Einstellung der Eingangslautstärke.
Wärmeschutz und Kurzschluss-/Überstromschutz
Geringer Stromverbrauch: 4mA im statischen Modus, 1uA im Abschaltmodus

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
