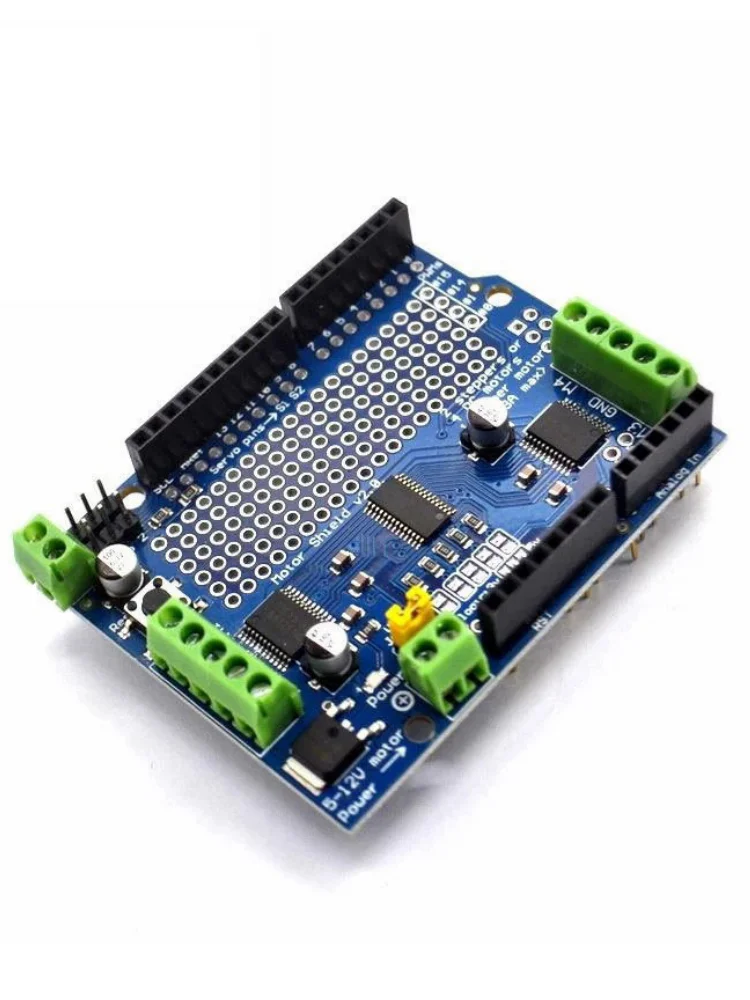

Motor-/Stepper-/Servo-Shield V2 DC-Schrittmotor- und Servo-Treibermodul für UNO

Produktbeschreibung

Das originale Adafruit Motorshield-Kit ist eines unserer beliebtesten Kits, weshalb wir uns entschieden haben, etwas noch Besseres zu entwickeln. Wir haben das Shield-Kit verbessert, um die beste und einfachste Möglichkeit zur Ansteuerung von Gleichstrom- und Schrittmotoren zu bieten.Dieses Shield wird Ihr nächstes Robotikprojekt im Handumdrehen erledigen!Wir behielten die Möglichkeit, bis zu 4 Gleichstrommotoren oder 2 Schrittmotoren anzutreiben, führten jedoch zahlreiche Verbesserungen ein
Anstelle eines L293D-Darlington-Treibers haben wir jetzt den TB6612 M0SFET-Treiber: mit?1.2A pro Kanal und 3A Spitzenstromfähigkeit.Außerdem gibt es deutlich geringere Spannungsabfälle am Motor, sodass Sie mehr Drehmoment aus Ihren Batterien herausholen können, und es gibt auch eingebaute Flyback-Dioden.
Anstatt einen Riegel und die PWM-Pins des Arduino zu verwenden, haben wir einen?vollständig dedizierten PWM-Treiberchip? an Bord.Dieser Chip steuert alle Motor- und Geschwindigkeitsregelungen über I2C. Es werden nur zwei Pins (SDA & SCL) benötigt, um die verschiedenen Motoren anzusteuern, und da es sich um I2C handelt, können Sie auch andere I2C-Geräte oder -Shields an die gleichen Pins anschließen.Dies macht es auch direkt kompatibel mit jedem Arduino, wie dem Uno, Due, Leonardo und Mega R3.
Vollständig stapelbares Design: 5 Adressauswahlpins ermöglichen bis zu 32 stapelbare Shields: das sind 64 Stepper oder 128 Gleichstrommotoren!Was zum Teufel kann man mit so vielen Steppern anfangen?Ich habe keine Ahnung, aber wenn dir etwas einfallt, schick uns ein Foto, denn das wäre ein ziemlich großartiges Projekt.
Viele weitere kleine Verbesserungen, wie zum Beispiel ein Polarity-Schutz-FET an den Stromanschlüssen und etwas Platz für Prototyping.Und der Schirm wird hier bei Adafruit montiert und getestet, sodass Sie nur noch gerade oder gestapelte Steckverbinder und Klemmenblöcke anlöten müssen.
Schauen wir uns diese Spezifikationen noch einmal an
2 Anschlüsse für 5V-Hobby-Servos, verbunden mit dem hochauflösenden, speziellen Timer des Arduino – kein Jitter! 4 H-Brücken: Der TB6612-Chipsatz liefert 1,2A pro Brücke.(3A Spitzenstrom) mit thermischem Abschaltschutz, internen Rückstoßschutzdioden.Kann Motoren mit 4,5 VDC bis 13,5 VDC betreiben. Bis zu 4 bidirektionale Gleichstrommotoren mit individueller 8-Bit-Geschwindigkeitsauswahl (also ca. 0,5 % Auflösung). Bis zu 2 Schrittmotoren.(unipolar oder bipolar) mit Einzelspule, Doppelspule, Interleaved oder Micro-Stepping. Motoren werden beim Einschalten automatisch deaktiviert. Große Klemmenblöcke zum einfachen Anschließen von Kabeln (18-26AWG) und Stromversorgung.
Arduino-Reset-Knopf oben angebracht. Polarisitätsgeschützter 2-Pin-Anschlussblock und Jumper zum Anschließen externer Stromversorgung, für separate Logik-/Motorversorgungen. Getestet kompatibel mit Arduino UNO, Leonardo, ADK/Mega R3, Due, Diecimila & Duemilanove.Funktioniert mit Mega/ADK R2 und früheren Versionen mit 2 Drahtbrücken.
Laden Sie die benutzerfreundliche Arduino-Softwarebibliothek herunter, schauen Sie sich die Beispiele an und schon können Sie loslegen!
Wird mit einem montierten und getesteten Schirm, einem Klemmenblock, einem Plainheader und einem Jumper geliefert. Einiges an Löten ist erforderlich, um die Steckverbinder zusammenzubauen. Stapelbare Header sind nicht im Lieferumfang enthalten, aber wir verkaufen sie im Shop. Wenn Sie also Shields stapeln möchten, besorgen Sie diese bitte gleichzeitig. Arduino und Motoren sind nicht enthalten? Aber wir haben viele Motoren im Laden und alle unsere Hobby-Servos, Gleichstrommotoren und Schrittmotoren funktionieren hervorragend.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
