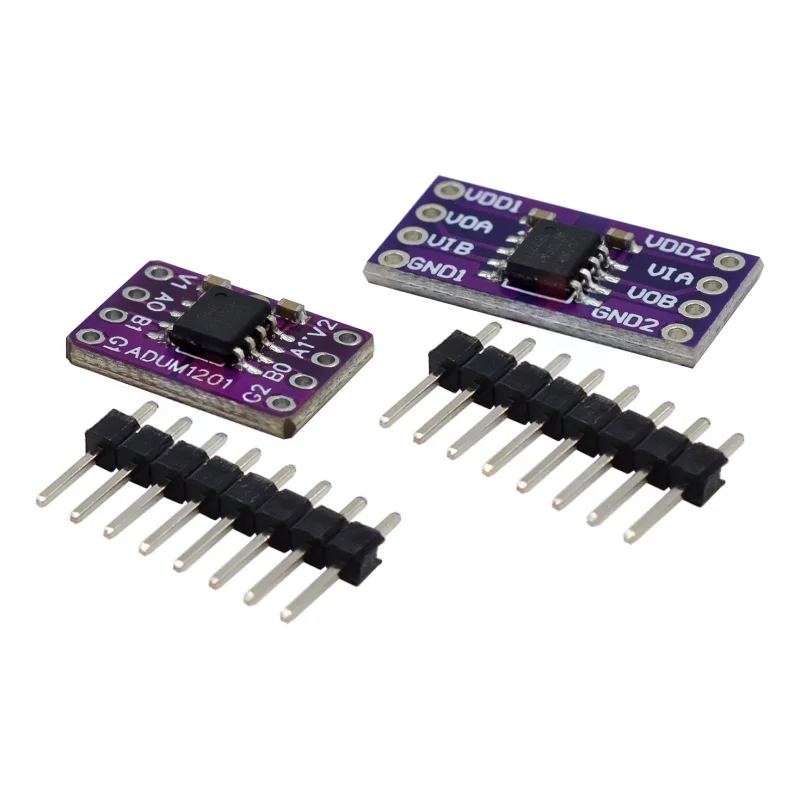

MCU1201, ADUM-1201, ADUM1201ARZ Magnetisolatoren ersetzen Optokoppler.

Produktbeschreibung

ADUM1201 Zweikanal-Digital-Magnetisolator ersetzt Optokoppler
Der iCoupler-Digitalisolator, basierend auf dem ADI-Patent, nutzt die planare Magnetfeldisolierungstechnologie.Die iCoupler-Technologie ist eine patentierte Isolationstechnologie, die auf einem Chip-Transformator basiert und nicht auf der Kombination aus LED und Photodiode, wie sie bei Optokopplern verwendet wird.Durch die Eliminierung des photoelektrischen Umwandlungsprozesses in Optokopplern und die Integration von Antriebs- und Empfangsschaltungen für Transformatoren unter Verwendung der patentierten iCoupler-Transformatortechnologie erzielt die iCoupler-Technologie unübertroffene Leistungsvorteile gegenüber Optokopplern.Da der iCoupler-Transformator mithilfe von Wafer-Fertigungsprozessen direkt auf dem Chip hergestellt wird, ermöglicht der iCoupler-Kanal eine effektivere Integration zwischen den Kanälen und eine einfachere Implementierung anderer Halbleiterfunktionen im Vergleich zu Optokopplern.
Da der iCoupler-Digitalisolator keinen photoelektrischen Umwandlungskreis enthält, der die Effizienz beeinträchtigt, benötigt er keine externe Schaltung zum Ansteuern der LED, und sein Stromverbrauch beträgt nur 1/10 bis 1/50 des Stromverbrauchs des Optokopplers.Diese neue elektromagnetisch basierte Isolationsmethode ist dem Optokoppler in Bezug auf die Beständigkeit gegenüber hohen Temperatureffekten weit überlegen.Der iCoupler Digitalisolator behält seine Leistung und Zuverlässigkeit auch in einer Umgebung mit hohen Temperaturen von 125 Grad bei.°C, was die Verwendung eines kostengünstigen, kleinen SOIC-Gehäuses ermöglicht.Dies senkt nicht nur die Kosten, sondern reduziert auch die Chipgröße.Zudem verfügt der Isolationskanal des iCoupler-Digitalisolators über eine höhere Datenübertragungsrate, genauere Zeitsteuerung und eine bessere Transienten-Common-Mode-Unterdrückungsfähigkeit als der Optokoppler.Seine Nennisolationsspannung ist doppelt so hoch wie die von Optokopplern mit hoher Isolation, und seine Datenübertragungsrate und Zeitgenauigkeit sind zehnmal höher.Im Gegensatz zu Optokopplern kann der Mehrkanal-iCoupler-Digitalisolator jedoch Vorwärts- und Rückwärtskommunikationskanäle innerhalb desselben Chips bereitstellen, was die Signalübertragungsrichtung flexibler macht und die Hardware-Verbindungsleitungen zwischen den Chips vereinfacht.
Dank seiner iCoupler-Technologie bietet der ADUM1201 viele Vorteile gegenüber optoelektronischen Isolatoren
Die Geschwindigkeit kann bis zu 125 Mbit/s erreichen.
Geringerer Stromverbrauch: Der Stromverbrauch beträgt weniger als 1/10 des Stromverbrauchs herkömmlicher optoelektronischer Isolatoren bei gleicher Datenübertragungsrate, mit einem geringen Betriebsstrom von 0,8 mA.
Die Leistung ist herkömmlichen optoelektronischen Isolatoren in Bezug auf Zeitgenauigkeit, transienten Gleichtaktunterdrückung und Kanalabstimmung überlegen.
Bei kleinerer Größe und höherer Integration beträgt die Fläche der Leiterplatte (PCB) 40 % der Fläche herkömmlicher optoelektronischer Isolatoren.
Im Gegensatz zu herkömmlichen optoelektronischen Kopplern bietet der Mehrkanal-iCoupler-Digitalisolator mehr Flexibilität, da er sowohl Vorwärts- als auch Rückwärtskommunikationskanäle innerhalb desselben Chips bereitstellt.
Die beiden durch den ADUM1201 isolierten Enden verfügen über jeweils eigene Stromversorgungen und Referenzmassen, mit einem Spannungsbereich zwischen 2,7V und 5,5V, was eine Niedervolt-Stromversorgung ermöglicht und den Stromverbrauch des Systems weiter reduziert.Ein Kondensator mit einem Wert von 0,01 μF bis 0,1 μF muss zwischen der Stromversorgung und der Referenzmasse angeschlossen werden, um hochfrequente Störungen auszublenden.Der Abstand zwischen dem Kondensator und der Stromversorgung sollte innerhalb von 20 mm liegen, um bessere Filtereffekte zu erzielen.Aufgrund des hohen Maßes an Übereinstimmung zwischen den beiden Isolationskanälen kommt es zu minimalem Übersprechen zwischen ihnen, und die Verwendung eines zweikanaligen Ein- und Ausgangs-Invertierungsdesigns ist sehr gut geeignet für die bidirektionalen Transceiver-Eigenschaften des RS232-Busses, was die Hardwareverbindung zwischen dem Isolator und den beiden isolierten Enden erheblich vereinfacht.Es ist wichtig zu beachten, dass GND1 und GND2 zwei unterschiedliche Referenzmassen sind; andernfalls wird der Isolationseffekt nicht erreicht.
Zusätzlich ist zu beachten, dass bei normalem Betrieb des ADUM1201 beide Stromversorgungen an seinen beiden Enden gleichzeitig eingeschaltet sein müssen, um sicherzustellen, dass beide Kanäle des ADUM1201 ordnungsgemäß funktionieren können. Wenn einer von ihnen nicht eingeschaltet ist, kann dies zu einer Fehlfunktion des gesamten Chips führen.

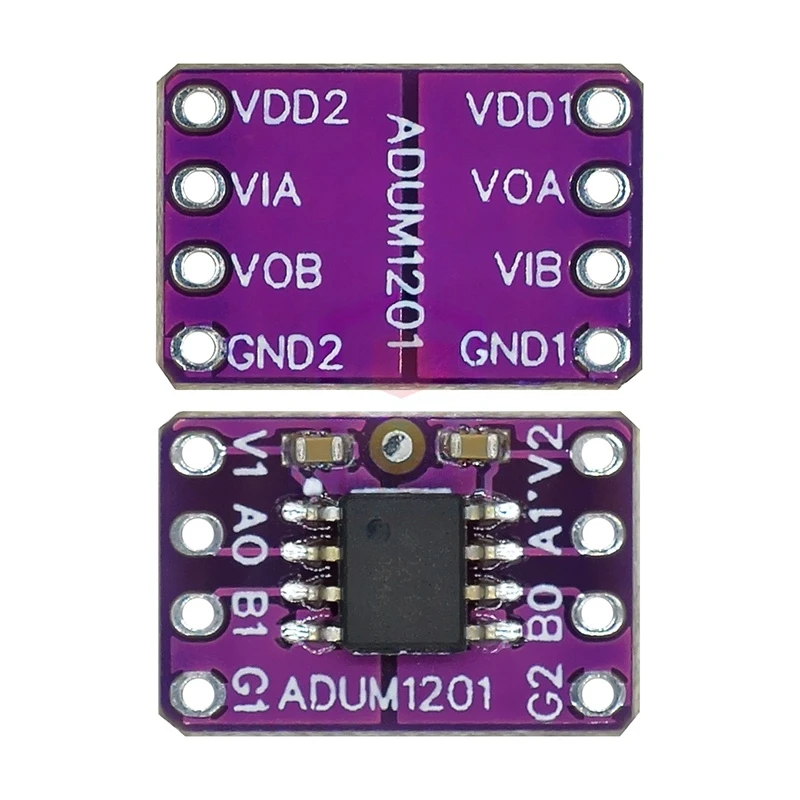

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
