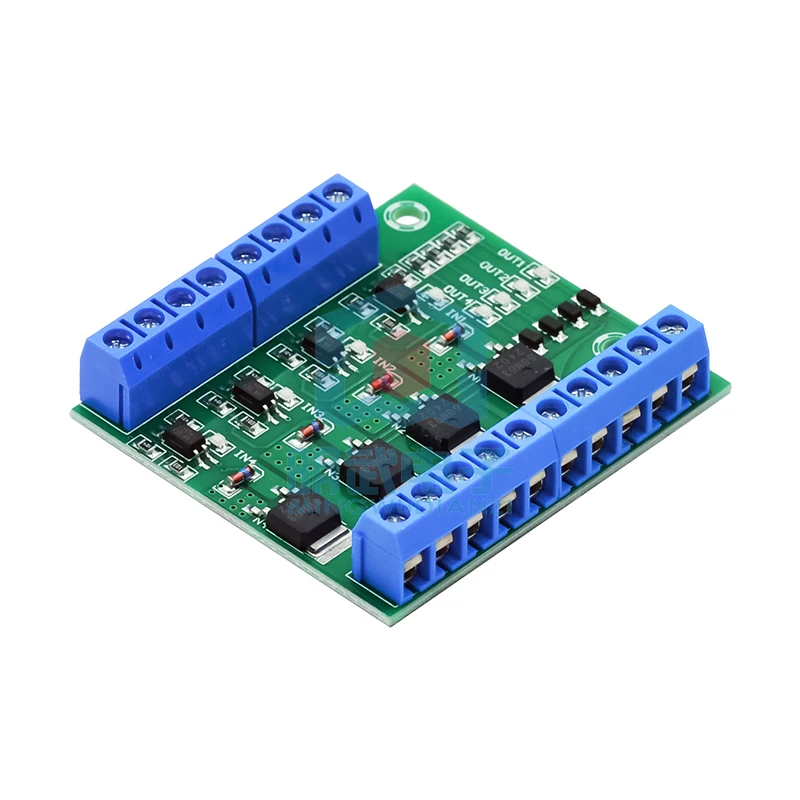

Vierkanaliges MOSFET/FET-Modul-Verstärker-Leiterplatten-/Treibermodul, 4-Kanal-Optokoppler-Isolation, DC

Produktbeschreibung

1: Produktmodell: Durch die Verwendung hochwertiger ultrakleiner Optokoppler verfügt es über eine starke Anti-Interferenz-Fähigkeit und stabile Leistung, wodurch eine vollständige Isolation zwischen Eingangssignalen und Ausgang gewährleistet wird.
2: Eingangssignal: PWM-Signal zwischen 3~20V
3: Ausgangsleistung: DC 3,7V~27V, mit einem Strom von bis zu 10A pro Kanal
4: PWM-Frequenz: 0~20 kHz
5: Anzeigeleuchten: Ausgestattet mit Eingangssignal- und Ausgangsanzeigeleuchten
6: Anwendungsbeschreibung: Der Ausgangsanschluss kann Hochleistungsgeräte wie Motoren, Glühbirnen, LED-Streifen, Gleichstrommotoren, Mikropumpen, Magnetventile usw. steuern.Es kann auch PWM-Eingaben zur Steuerung der Motorgeschwindigkeit, der Lichthelligkeit usw. verwenden.

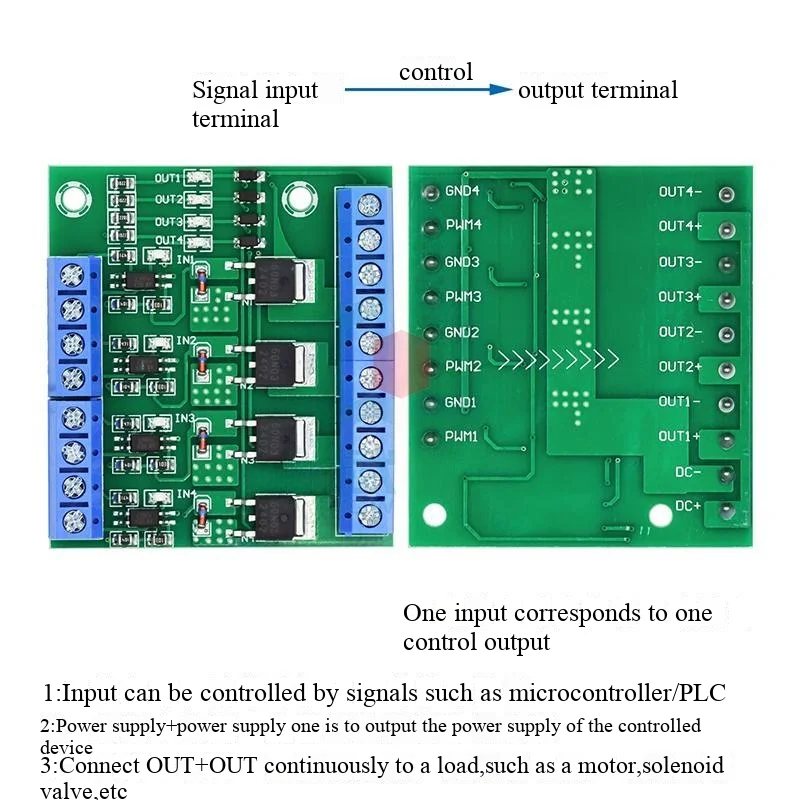

7: Modul-Schnittstellenbeschreibung
1.DC+: Positiver Anschluss der Gleichstromversorgung des Geräts
2.DC-: Minuspol der Gleichstromversorgung des Geräts
3.PWM: Signaleingangsanschluss (verbunden mit dem IO-Port des Mikrocontrollers, SPS-Schnittstelle, Gleichstromversorgung usw.)
4.GND: Signalausgang (Minuspol)
5.OUT+: Ausgangsanschluss positiv (verbunden mit dem positiven Anschluss des Geräts)
6. OUT-: Ausgangsklemme Minuspol (verbunden mit dem Minuspol des Geräts)

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
