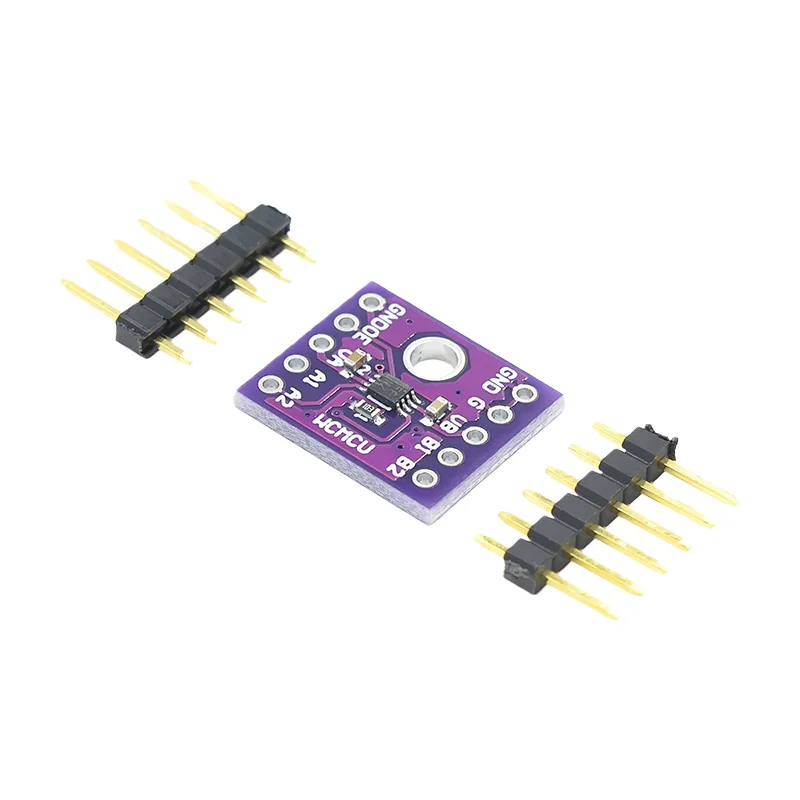

TXS0102 2-Bit bidirektionaler Spannungswandler, I2C IIC 2-Kanal Pegelumwandlungsmodul

Produktbeschreibung

TXS0102 2-Bit bidirektionaler Spannungswandler I2C IC-Pegelmodul
Dieser duale nicht-invertierende Wandler ist ein bidirektionaler Spannungswandler, der für die digitale Schaltkompatibilität zwischen Systemen mit gemischten Spannungen entwickelt wurde.Es nutzt zwei separate konfigurierbare Stromversorgungsschienen: Der A-Port unterstützt Betriebsspannungen im Bereich von 1.65 V auf 3.6 V, während die Stromversorgung des Vocs überwacht wird, und der B-Anschluss unterstützt Betriebsströme im Bereich von 2.3 V bis 5.5 V, während die Stromversorgung der VOCs überwacht wird.Dies ermöglicht die Unterstützung sowohl niedrigerer als auch höherer Logiksignalpegel und bietet gleichzeitig bidirektionale Konvertierungsfunktionen zwischen den Spannungsniveauen 1,8V, 2,5V, 3,3V und 5V.
Wenn der Ausgangs-Enable-Eingang (OE) auf Low ist, befinden sich alle I/O-Ports in einem hochimpedanten Zustand, was den Ruhestromverbrauch der Stromversorgung erheblich reduziert.
Um einen Hochimpedanzzustand beim Ein- oder Ausschalten zu gewährleisten, sollte der OE über einen Pull-Down-Widerstand mit GND verbunden werden; der Mindestwert des Widerstands wird durch die Stromversorgungsfähigkeit des Treibers bestimmt.

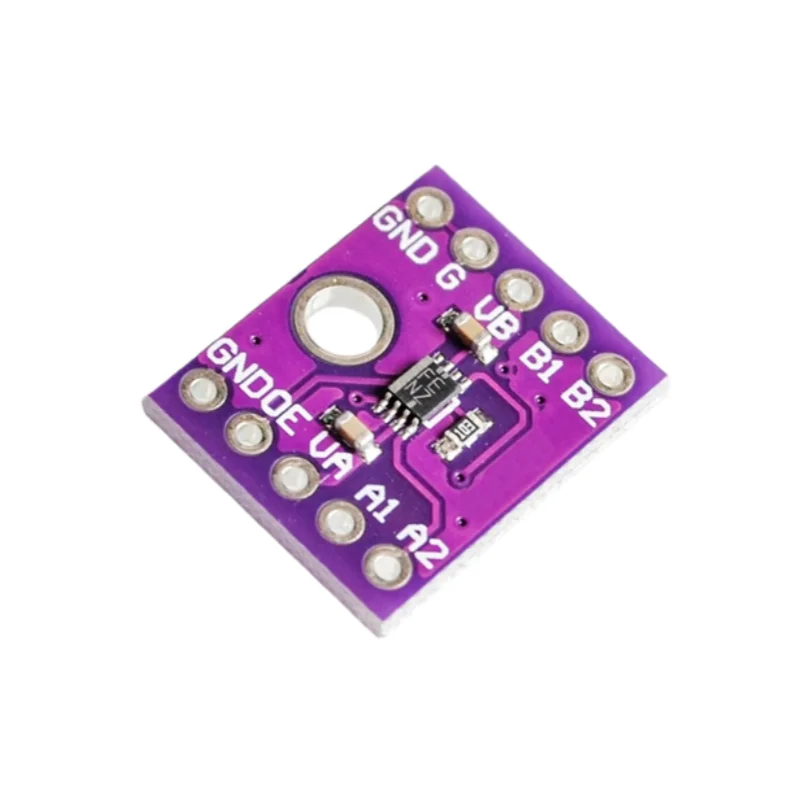

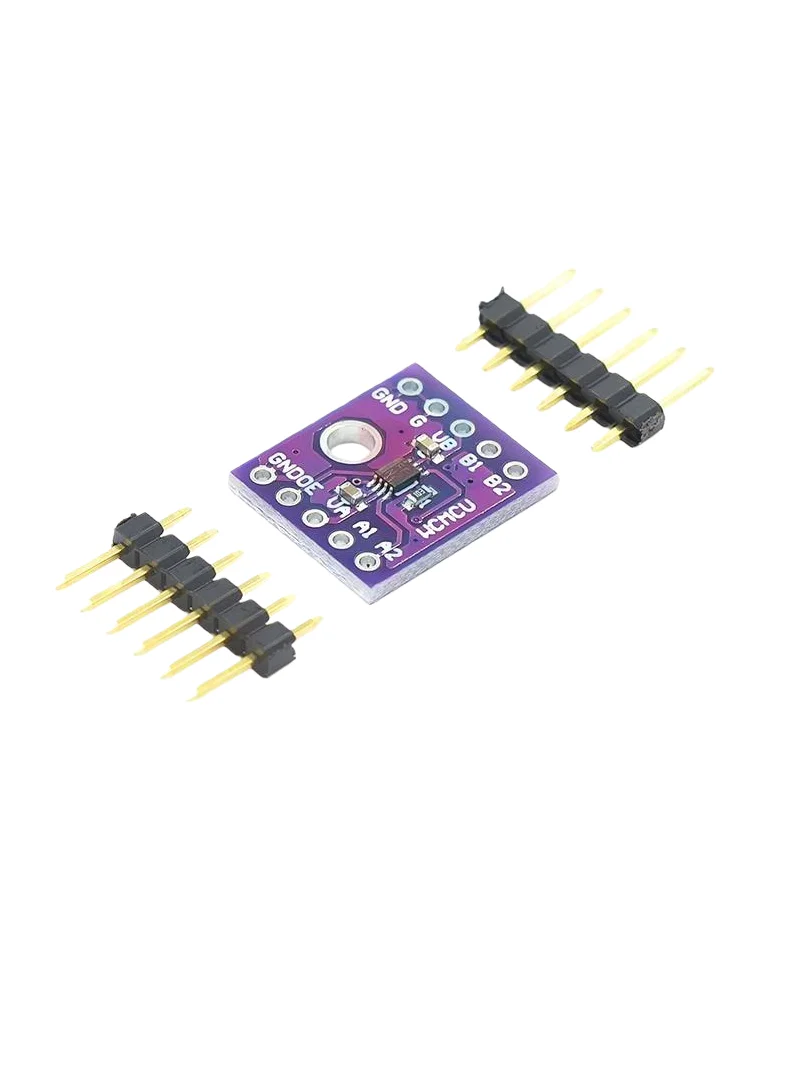

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
