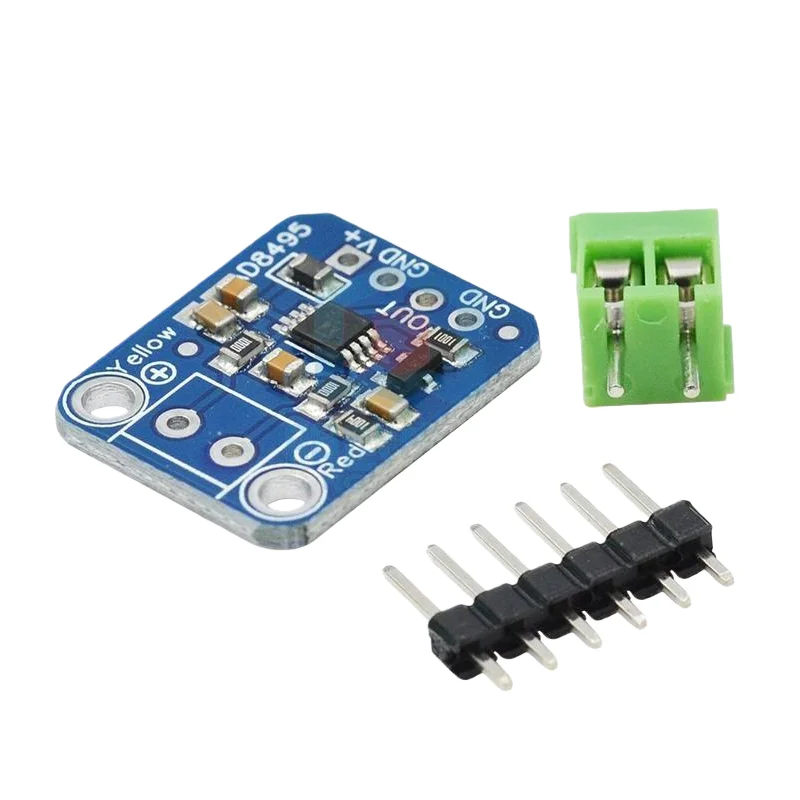

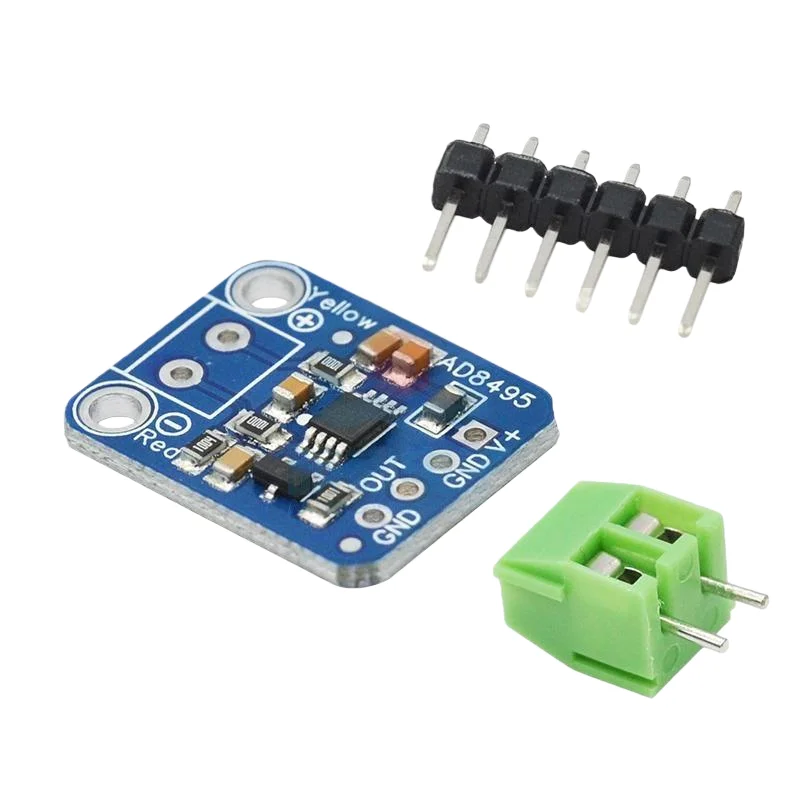

AD8495 ARMZ Thermoelement Präzisions-Thermoelement-Kopplung K-Typ Verstärkermodul

Produktbeschreibung

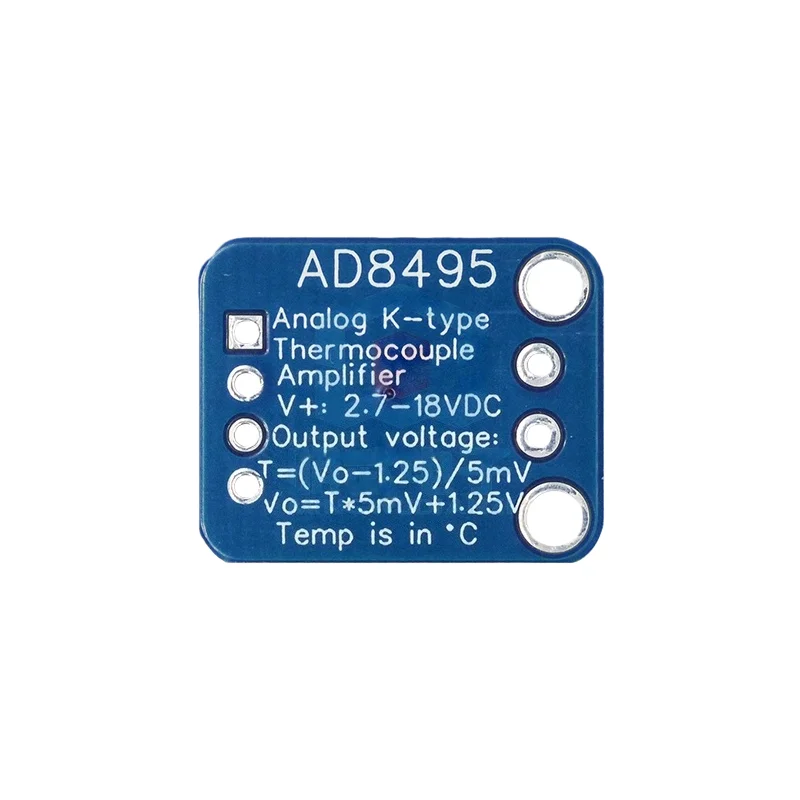

Der AD8495 K-Typ-Thermoelementverstärker von Analog Devices ist sehr benutzerfreundlich, wobei der gesamte Prozess auf der Rückseite der Mikro-Leiterplatte dokumentiert ist.Versorgen Sie die Platine mit 3-18VDC und messen Sie die Ausgangsspannung am OUT-Pin.Sie können die Spannung einfach in Temperatur umrechnen, indem Sie die folgende Formel verwenden: Temperatur = (Vout - 1,25) / 0,005V.Wenn die Spannung also beispielsweise 1,5 VDC beträgt, ist die Temperatur (1,5 - 1,25) / 0,005 = 50.℃.
Geeignet für jedes K-Typ-Thermoelement
Verwenden Sie die Teilenummer AD8495ARMZ (qualifizierter Chip).
Nicht anwendbar auf andere Arten von Thermoelementen außer Typ K.
Einfach zu bedienender Analogausgang
Der Temperaturbereich des 5V-Netzteils liegt bei -250℃ bis +750℃ mit einer Ausgangsspannung von 0 bis 5 VDC, sofern das Thermoelement diesen Bereich bewältigen kann
Der Temperaturbereich des 3,3V-Netzteils liegt bei -25°C bis +41°C, mit einer Ausgangsspannung von 0 bis 3,3 VDC, sofern das Thermoelement diesen Bereich bewältigen kann
Pin-Beschreibung
V+: Stromversorgungs-Pin.Dieses Board kann sowohl mit 3,3V- als auch mit 5V-Stromversorgungen betrieben werden.Solange das Thermoelement den Bereich bewältigen kann, beträgt der Temperaturbereich für eine 5V-Stromversorgung -250.°C bis +750°C-Ausgang (0 bis 5 VDC), und bei einer 3,3-V-Stromversorgung beträgt er -250.°C bis +410°C-Eingang (0 bis 3,3 VDC).
GND: Gemeinsamer Erdungsstift
OUT: Ausgangsspannungspin.Mit analogem Eingang lesen
ROT-: Schließen Sie das rote oder - Kabel des Thermoelements an diese Seite der Schraubklemme an.
GELB+: Schließen Sie das gelbe oder + Kabel des Thermoelements an diese Seite der Schraubklemme an.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
