MCU-055 MCU + 9DOF BNO055 Intelligentes 9-Achsen-Lagesensormodul

Produktbeschreibung

MCu-55MCu+9DOF9BNO055 Zustandsmodul mit Beschleunigungsmesser und Gyroskop-Magnetfeld
Modul mit Chip: BNO055
Dies ist ein System-in-Package (SiP), das einen 14-Bit-Drei-Achsen-Beschleunigungsmesser, ein 16-Bit-Drei-Achsen-Gyroskop mit einer Geschwindigkeit von 2000 Grad pro Sekunde, einen dreiachsigen geomagnetischen Sensor und einen 32-Bit-Cortex-M0+-Mikrocontroller, der die Bosch Sensortec Sensorfusions-Software ausführt, in einem einzigen Gehäuse integriert.
Der entsprechende Chipsatz ist in einen 28-Pin-LGA-Sockel integriert, der 3,8 mm x 5,2 mm x... misst.
1,1-mm-Gehäuse.Um eine optimale Systemintegration zu erreichen, ist der BN0055 mit digitalen bidirektionalen I2C- und UART-Schnittstellen ausgestattet.Die I2C-Schnittstelle kann so programmiert werden, dass sie mit dem HID-I2C-Protokoll arbeitet, was den BNO055 zu einer Plug-and-Play-Sensor-Hub-Lösung für Geräte macht.
Führen Sie das Betriebssystem Windows 8.0 oder 8.1 aus.
Dieses Datenblatt beschreibt die Programmierung des BNO055-Engineering-Musters.
Die Firmware-Version des BNO055 ist 0.3.0.4.Die Firmware-Version kann durch das Auslesen der Register SW_REV_ID_MSB und SW_REV_ID_LSB ermittelt werden; die Firmware-Version 0.3.0.4 wird zurückgegeben.
Der Wert 0x03 steht für den MSB, während 0x04 für den LSB steht.

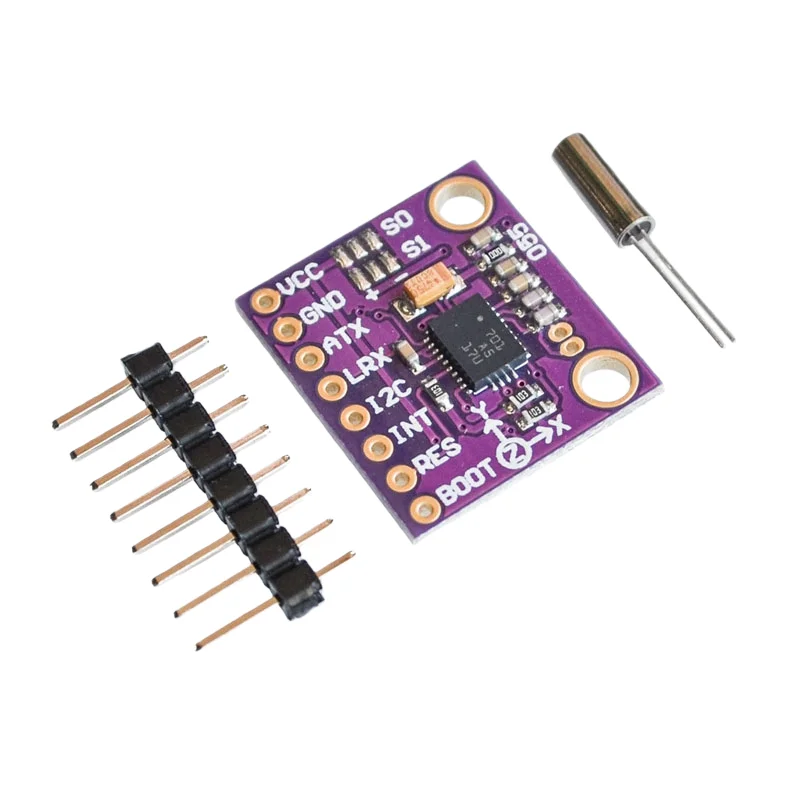

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
