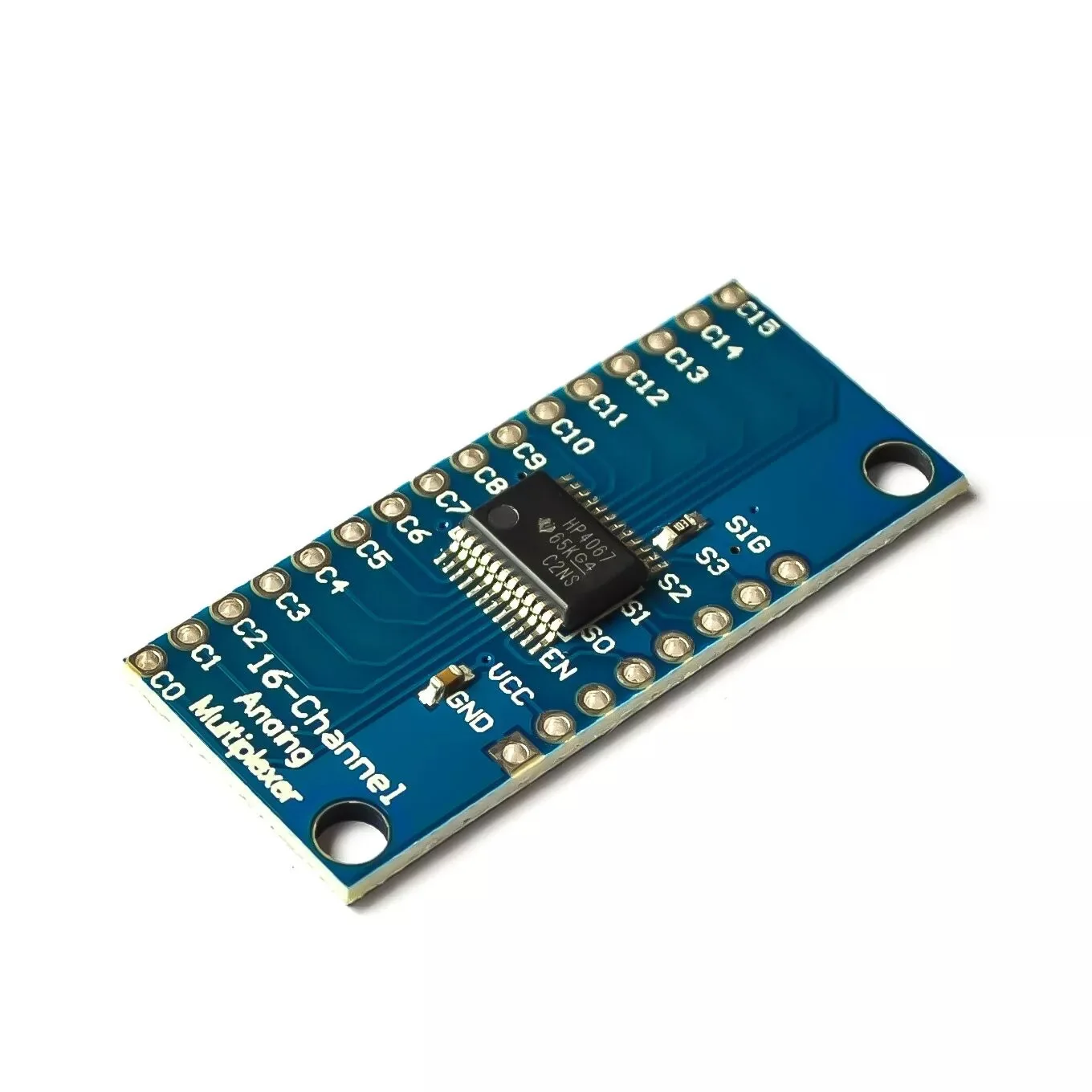

CD74HC4067 Hochgeschwindigkeits-CMOS-16-Kanal-Analog-Multiplexer für Analog-/Digitalanwendungen

Produktbeschreibung

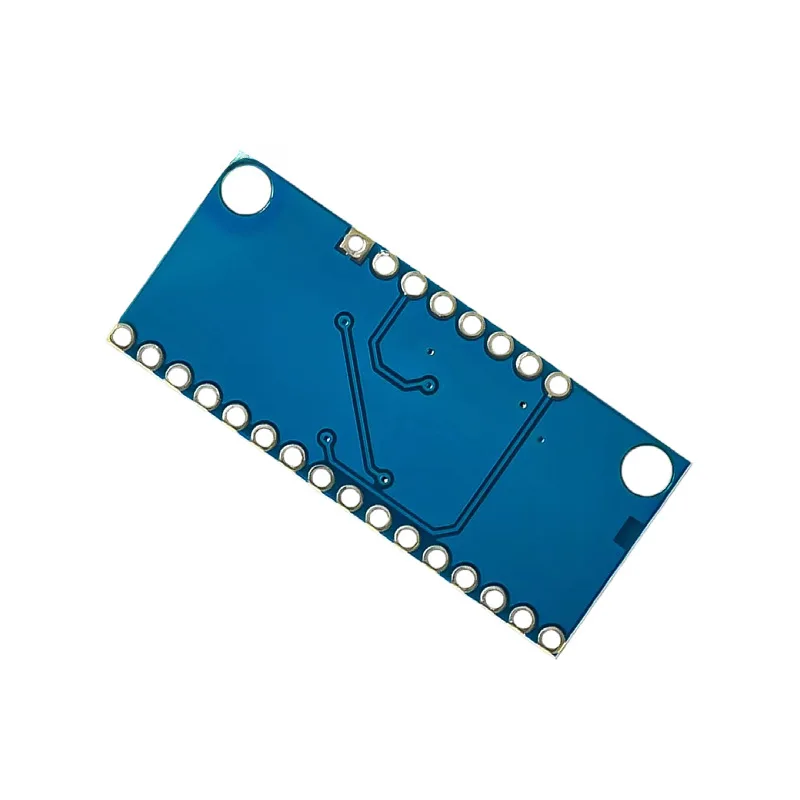

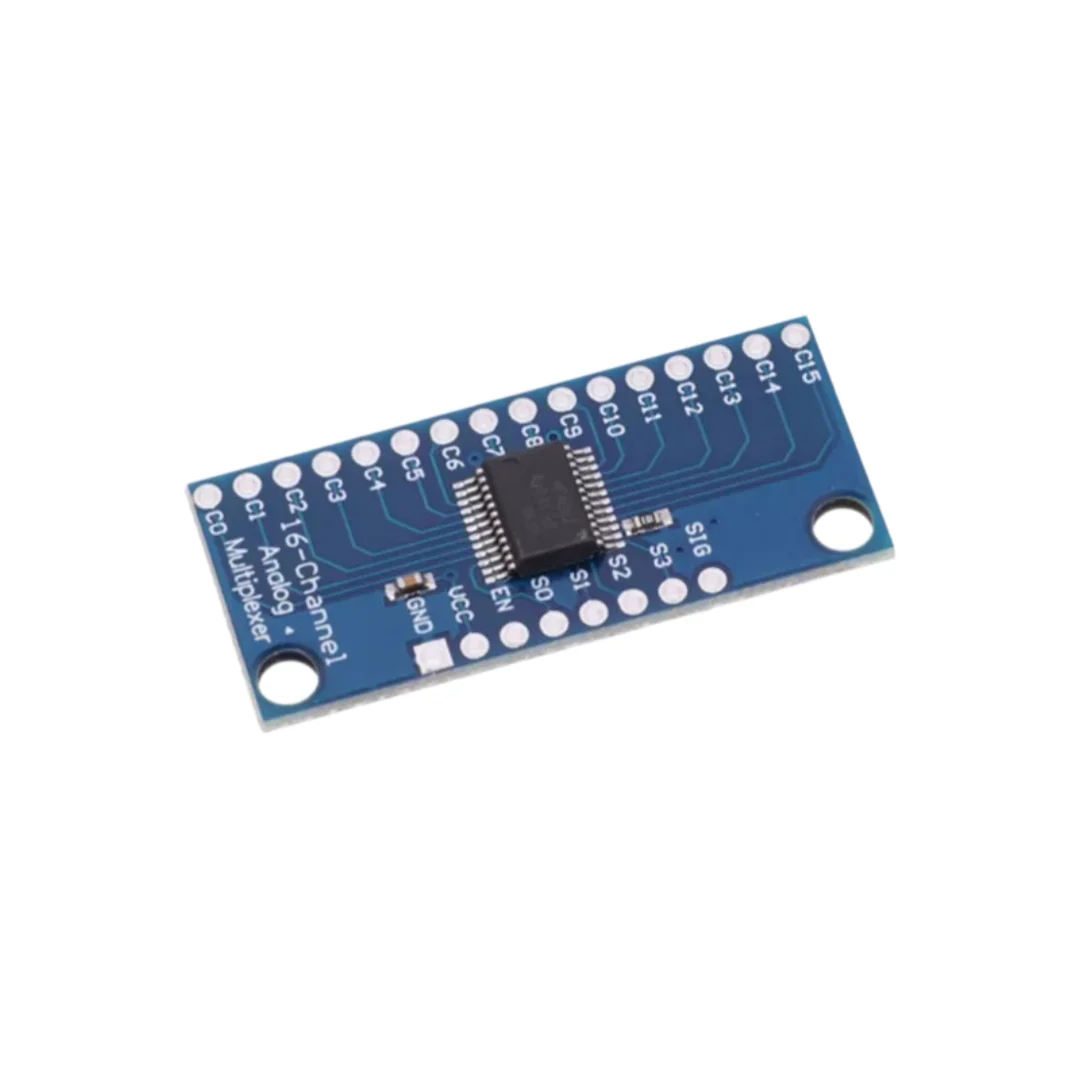

Beschreibung: Assistent Dies ist ein Breakout-Board für den sehr praktischen 16-Kanal-Analog/Digital-Multiplexer/Demultiplexer CD74HC4067.Dieser Chip ist wie ein Drehschalter – er verbindet intern den gemeinsamen Pin (COM im Schaltplan, SIG auf der Platine) mit einem von 16 Kanalpins (CHANxx).Es funktioniert sowohl mit digitalen als auch mit analogen Signalen (die Spannung darf nicht höher als VCC sein), und die Verbindungen funktionieren in beide Richtungen.Um es zu steuern, schließen Sie 4 digitale Ausgänge an die Adressauswahlpins (S0-S3) des Chips an und senden ihm die Binäradresse des gewünschten Kanals (Details finden Sie im Datenblatt).Dies ermöglicht Ihnen, bis zu 16 Sensoren mit nur 5 Pins an Ihr System anzuschließen!
Da der Mux/Demux auch mit digitalen Signalen arbeitet, können Sie ihn verwenden, um serielle Daten auf TTL-Ebene an oder von mehreren Geräten weiterzuleiten.Zum Beispiel könnten Sie es verwenden, um die TX-Pins von 16 Geräten mit einem RX-Pin Ihres Mikrocontrollers zu verbinden.Sie können dann eines dieser 16 Geräte auswählen, um Musik abzuspielen.Wenn Sie eine bidirektionale Kommunikation wünschen, können Sie eine zweite Platine hinzufügen, um die TX-Leitung Ihres Mikrocontrollers an 16 RX-Leitungen des Geräts zu verbinden.Durch die Verwendung mehrerer Platinen können Sie ähnliche Anordnungen für I2C, SPI usw. erstellen.
Die internen Schalter sind bidirektional, unterstützen Spannungen zwischen Masse und VCC, haben einen geringen „Ein“-Widerstand und einen geringen „Aus“-Leckstrom und führen zur Vermeidung von Übersprechungen eine „Break-before-Make“-Schaltung durch.Die Platine verfügt auch über einen „Enable“-Pin des Chips, der bei Hochpegel den gemeinsamen Pin vollständig trennt (alle Schalter sind „aus“).
Funktionen
· 2V bis 6V Betrieb
· Einschaltwiderstand: 70 Ohm bei 4,5 V
· Großer Betriebstemperaturbereich: -55 °C bis 125 °C

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
