Fünf-Pin-Ultraschallmodul, Ultraschall-Entfernungsmessmodul/Ultraschallsensor HYSRF05

Produktbeschreibung

1.Dieses Modul zeichnet sich durch stabile Leistung und präzise Entfernungsmessfähigkeiten aus.Es kann mit ausländischen Ultraschall-Entfernungsmessmodulen wie SRF05 und SRF02 mithalten.Mit seiner hohen Präzision, der ultrakurzen Blindzone (2 cm) und der stabilen Entfernungsmessleistung verfügt dieses Produkt über eine solide Grundlage für seinen erfolgreichen Markteintritt!
2 Haupttechnische Parameter
1: Betriebsspannung: DC5V
2: Ruhestrom: Weniger als 2mA
3: Ausgangspegel: hoch 5V
4: Ausgangspegel: niedrig 0V
5: Erfassungswinkel: nicht größer als 15 Grad
6: Erfassungsbereich: 2cm-450cm
7: Hohe Präzision: bis zu 0,3 cm
Verdrahtungsmethode: VCC, Trig (Steueranschluss), Echo (Empfangsanschluss), GND
So verwenden Sie dieses Produkt: Senden Sie einen High-Pegel von mehr als 10US von einem Steuerport aus und warten Sie auf einen High-Pegel-Ausgang am Empfangsport.Sobald eine Ausgabe vorhanden ist, starten Sie einen Timer.Wenn dieser Port auf niedrigem Niveau ist, lesen Sie den Timer-Wert ab, der die Zeit für diese Entfernungsmessung darstellt.Berechnen Sie dann die Entfernung.Durch die kontinuierliche Wiederholung dieses Zyklus können Sie den Wert Ihrer Bewegungsmessung ermitteln.
Funktionsprinzip des Moduls
(1) Nutzen Sie die IO-Trigger-Funktion, die ein Hochpegelsignal von mindestens 10 µs liefert
78549906481809(2) Das Modul sendet automatisch 8 40-kHz-Rechteckwellen und erkennt automatisch, ob ein Signal zurückkommt
(3) Wenn ein Signalrücklauf erfolgt, wird über den IO ein Hochpegel ausgegeben, und die Dauer dieses Hochpegels beträgt
Die Zeit von der Emission bis zur Rückkehr der Ultraschallwellen. Die Testdistanz = (Zeit des hohen Pegels * Schallgeschwindigkeit (340 m/s)) / 2

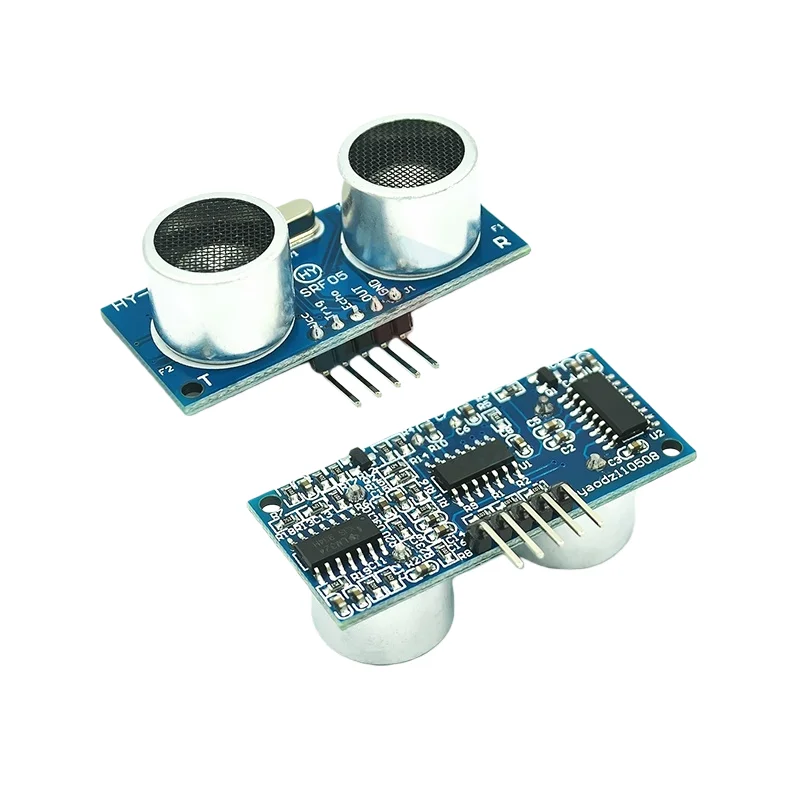

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
