Dreiachsiger Magnetometer - MMC5603 für STEMMAQT/Qwiic-Schnittstelle

Produktbeschreibung

Machen Sie uns keine Vorwürfe für etwaige Fehler bei der manuellen Messung!!!Das eigentliche Produkt hat Vorrang!!!
Produktbeschreibung 1
�� Verwenden Sie dieses praktische dreiachsige Magnetometer-Modul (Kompass), um das Magnetfeld um uns herum zu erfassen.Das Magnetometer kann die Richtung der stärksten Magnetkraft erfassen, typischerweise wird es zur Bestimmung des magnetischen Nordens verwendet, kann aber auch zur Messung des Magnetfeldes eingesetzt werden.Dieser Sensor wird vorzugsweise mit einem Beschleunigungsmesser/Gyroskop mit 6 Freiheitsgraden (DOF) kombiniert, um eine Inertialmesseinheit mit 9 Freiheitsgraden zu schaffen, die dank des stabilen Erdmagnetfelds ihre Ausrichtung im realen Raum erfassen kann.Es passt perfekt zum LSM6DSOX von ST!
�� Wir basieren auf dem MMC5603, einem hervorragenden Allzweckmodul.
Das Magnetometer verfügt über einen großen Messbereich und unterstützt sowohl 12C- als auch SPI-Schnittstellen für Roboter.Dieser kompakte Sensor nutzt 12C für die Kommunikation, was ihn sehr benutzerfreundlich macht.Laden Sie einfach unsere Bibliothek herunter, verbinden Sie den SCL-Pin mit Ihrem 12C-Taktgeber-Pin, verbinden Sie den SDA-Pin mit Ihrem 12C-Daten-Pin und laden Sie unser Testprogramm hoch, um Magnetfelddaten auszulesen.Wenn gewünscht, können Sie auch SPI zum Datenempfang verwenden (wir bevorzugen hier zufällig 12C).
�� Der Sensor kann innerhalb eines Bereichs von ±30 Gauss (±3000uT) erkennen.
Bei ±3mT) ist keine Bereichseinstellung erforderlich, mit einer vollständigen 20-Bit-Ausgabe, die bis zu 1000Hz lesen kann.Dieser Bereich ist ideal zum Messen des Erdmagnetfeldes (mit einem Maximalwert von ca. 0,6 Gauss) oder einiger einfacherer Magnete.
��Um Ihnen das Leben zu erleichtern und Ihnen die Konzentration auf wichtige Aufgaben zu ermöglichen.

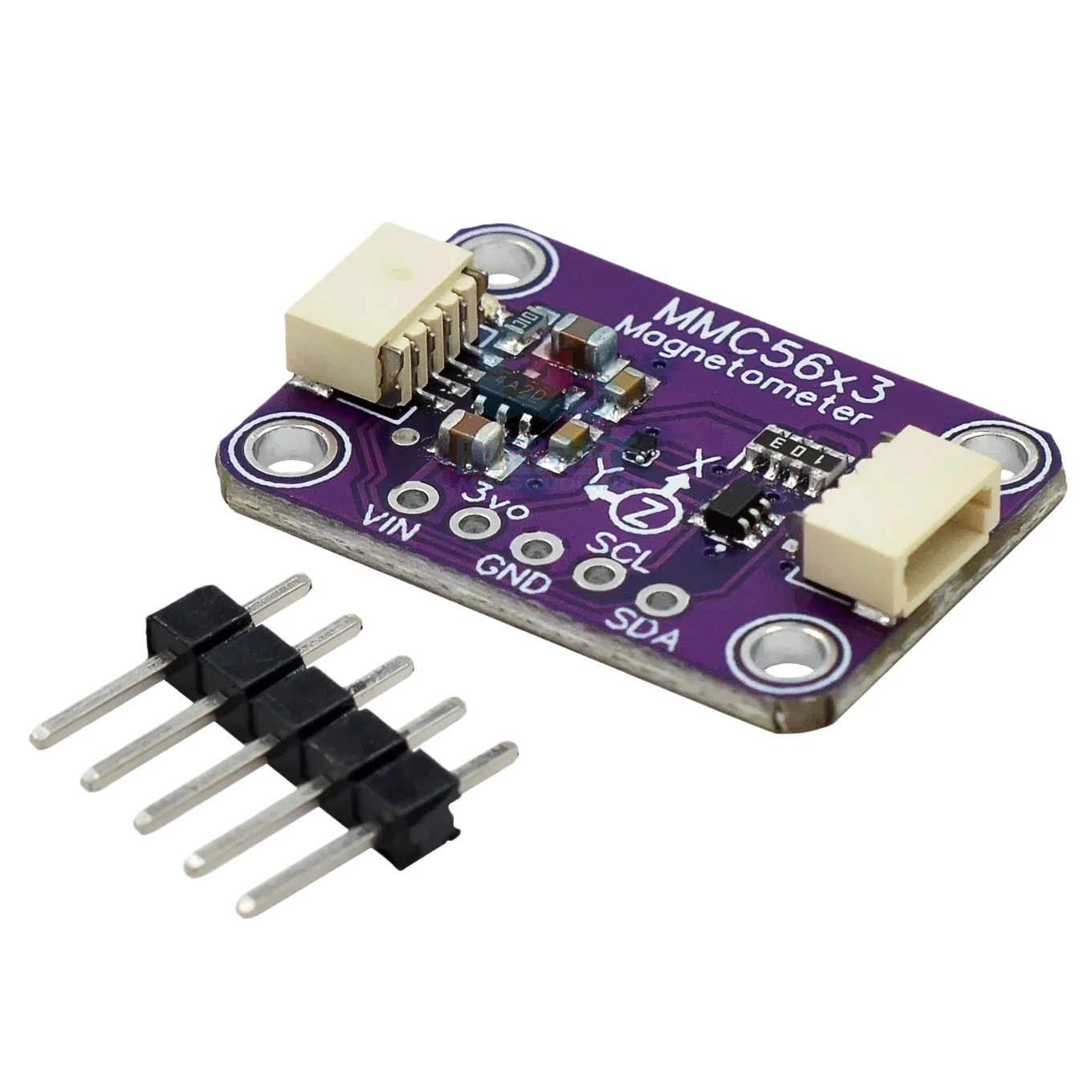

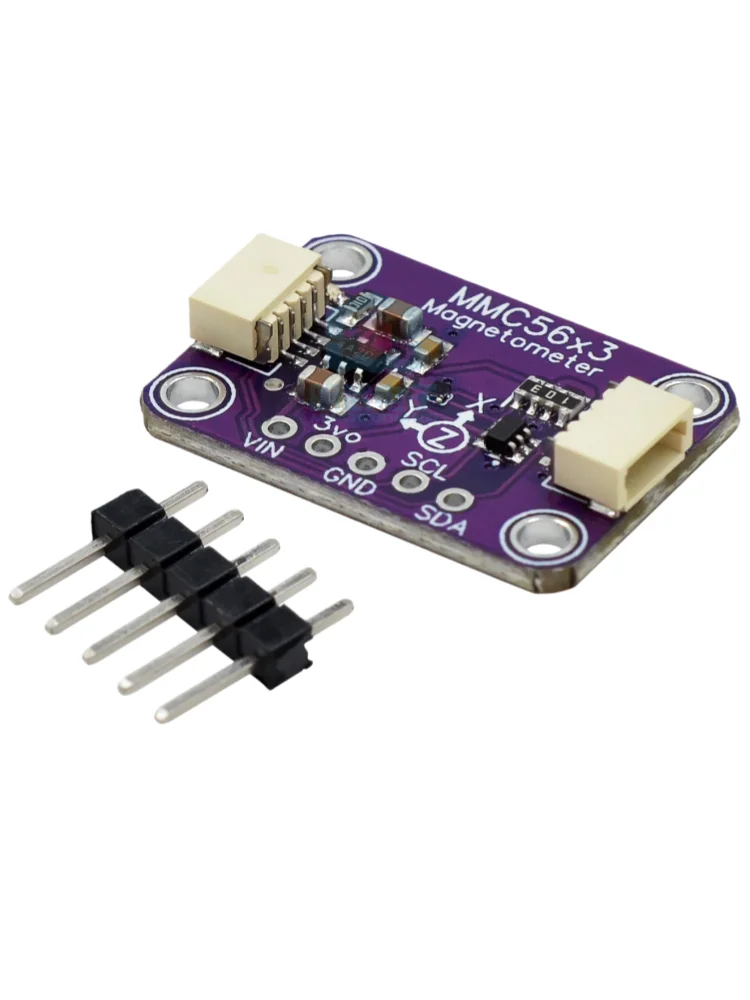

Wir platzieren den MMC5603 zusammen mit den unterstützenden Schaltungen auf einer Breakout-Leiterplatte, sodass Sie 3,3V (Feather/Raspberry Pi) oder 5V (Arduino/Metro328) Logikpegel verwenden können.Da es I2C verwendet, können Sie es außerdem einfach mit nur zwei Kabeln (plus Strom und Masse!) verbinden.Wir legen sogar einen SparkFun qwiic-kompatiblen STEMMA QT-Stecker für den I2C-Bus bei, sodass Sie nicht einmal löten müssen!Schließen Sie es einfach an Ihren bevorzugten Mikrocontroller an und erhalten Sie so schnell wie möglich magnetische Messungen.
�� Es wurde vollständig montiert und getestet.Es wird mit einem kleinen Satz 0,1"-Standardanschlüssen geliefert.
Falls Sie es mit einem Steckbrett oder einer Lochplatte verwenden möchten.Vier 2,5-mm-Montagelöcher (0,1 Zoll) erleichtern die Installation.
Technische Details
12C-Adresse 0x30
�� Monolithischer integrierter 3-Achsen-AMR-Magnetsensor
�� Hervorragender Dynamikbereich und Genauigkeit
±30 G FSR
20-Bit-Betriebsmodus
Jeder LSB hat eine Auflösung von 0,0625 mG.
2mG Gesamt-RMS-Rauschimplementierung
Kursgenauigkeit von 1°

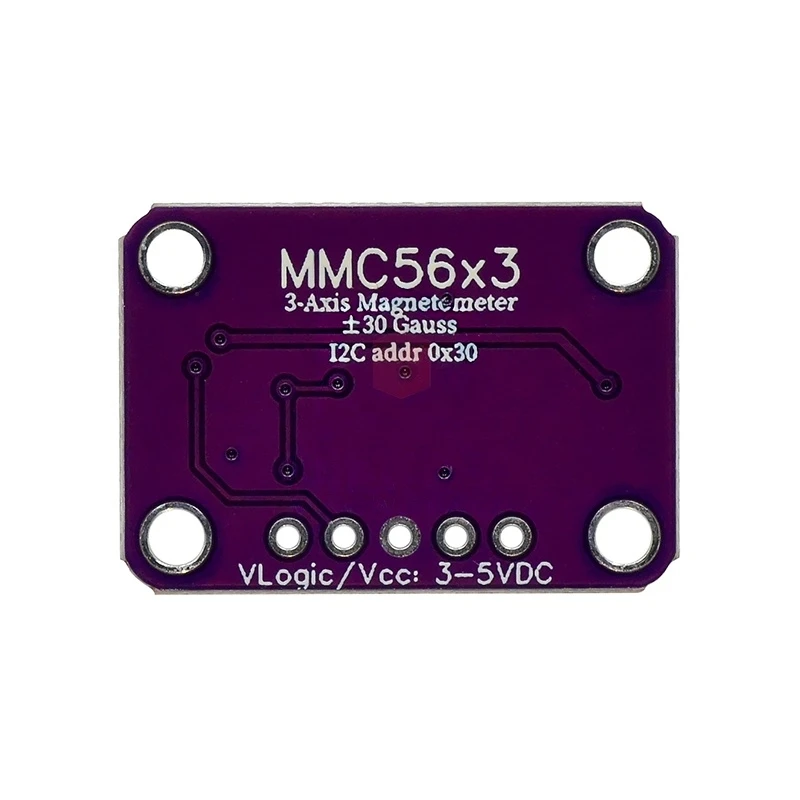

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
