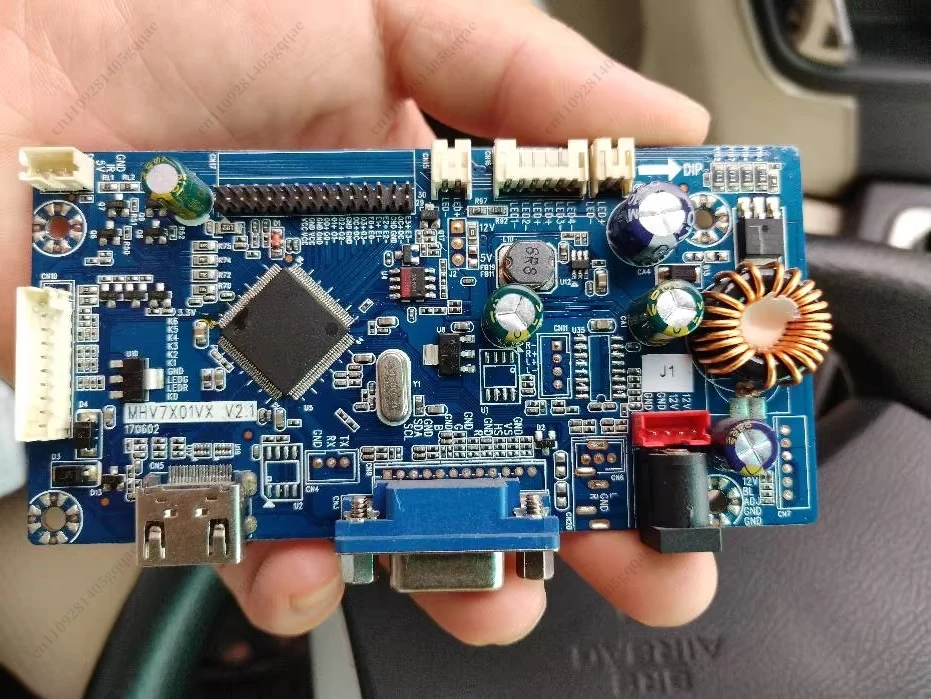

HD-LCD-Display-Motherboard MHV7X01VX V2.1 mit Booster-Board, Konstantstromschaltung und LCD-Bildschirm-Treiberplatine

Produktbeschreibung

Typ2 und Typ3 können Typ1 ersetzen und sind austauschbar.Russische Kunden haben Typ2 und Typ3 bereits in großem Umfang eingesetzt, um Typ1 zu ersetzen.Bitte seien Sie versichert, dass Sie Typ2 oder Typ3 kaufen können, da Typ1 nicht mehr erhältlich ist.Daher haben wir alternative Versionen von Typ2 und Typ3 entwickelt.
Grundlegende Produktparameter
Eingangsspannung: 12V
Spezifikationen der Stromversorgungsanschlüsse: 1 DC5521-Stromversorgungseingangssteckdose, 1 PH2.0-4-Pin-Steckdose
Spannung des Ansteuerbildschirms: 5V/12V (wählbar mit Jumper-Kappe)
Bildschirmgrößenbereich: 17 Zoll/18,5 Zoll/19 Zoll/22 Zoll/21,5 Zoll/22 Zoll/23,6 Zoll/23,8 Zoll/24 Zoll/27 Zoll
Unterstützte Bildschirmauflösung: 1280*1024 Double 8, 1366*768 Single 8, 1440*900 Double 8, 1680*1050 Double 8, 1920*1080 Double 8 (die entsprechenden Bildschirmparameter müssen entsprechend dem spezifischen Bildschirm angegeben werden).
Arbeitstemperatur: 0℃～+40℃
Eingangssignalschnittstelle: 1 VGA-Schnittstelle, 1 HDMI-High-Definition-Schnittstelle, 1 AUX-Audioeingangsschnittstelle
Ausgangssignalschnittstelle: 1 Kanal mit 30-poliger dualer 8-Bit-LVDS-Signalschnittstelle, 1 Kanal mit PH2.0-4PIN dualer Lautsprecherschnittstelle.
Hintergrundbeleuchtungs-Treiberschaltungsschnittstelle: PH2.0-2PIN-Schnittstelle 2 Kanäle, PH2.0-6PIN-Schnittstelle 1 Kanal
Ausgangsspannung des Hintergrundbeleuchtungs-Treiberschaltungs: 18V-66V adaptiv (konstant durch die Lichtleiste im Bildschirm).
Ausgangsstrom des Hintergrundbeleuchtungs-Treiberschaltungs: 260mA, 320mA (27 Zoll), 480mA (27 Zoll)
Für detaillierte Parameter wenden Sie sich bitte an den Kundendienst für Produktspezifikationen!
andere Anweisungen
Da es viele Arten von LCD-Bildschirm-Schnittstellen gibt und die Auflösung jedes LCD-Bildschirms nicht gleich ist, ist es notwendig, dass der Benutzer uns vor dem Kauf das Modell des LCD-Bildschirms, das verwendet werden soll, zur Abgleichung mit der Platine zusendet..
Wir werden den LCD-Bildschirm mit dem am besten geeigneten Treiber ausstatten, basierend auf dem vom Benutzer bereitgestellten LCD-Bildschirmmodell.
Der Käufer hat das Produkt direkt angenommen, uns jedoch nicht das Modell des LCD-Bildschirms gemäß unseren Anforderungen mitgeteilt, was dazu führen kann, dass die Lieferung nicht normal arrangiert werden kann.

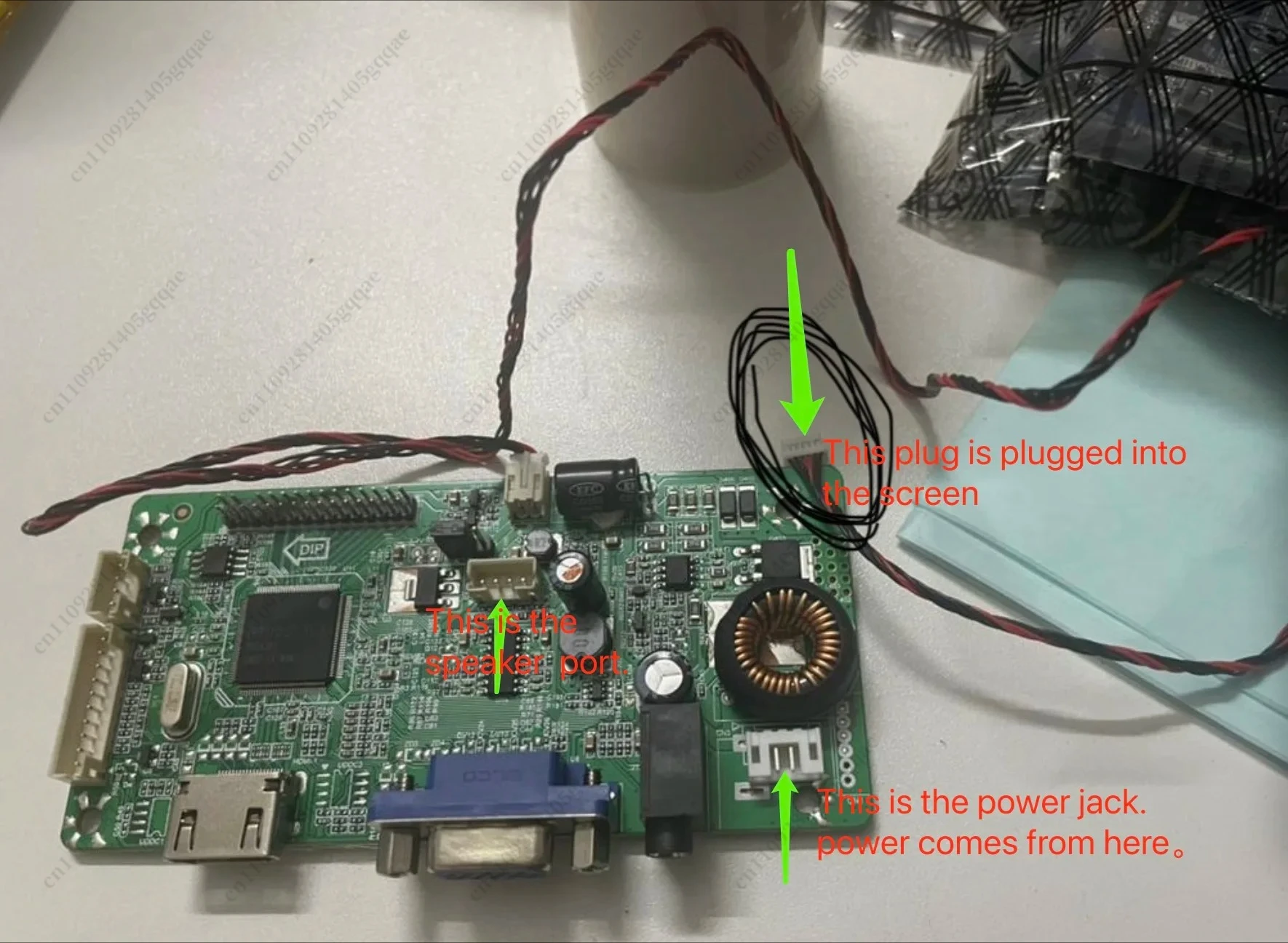

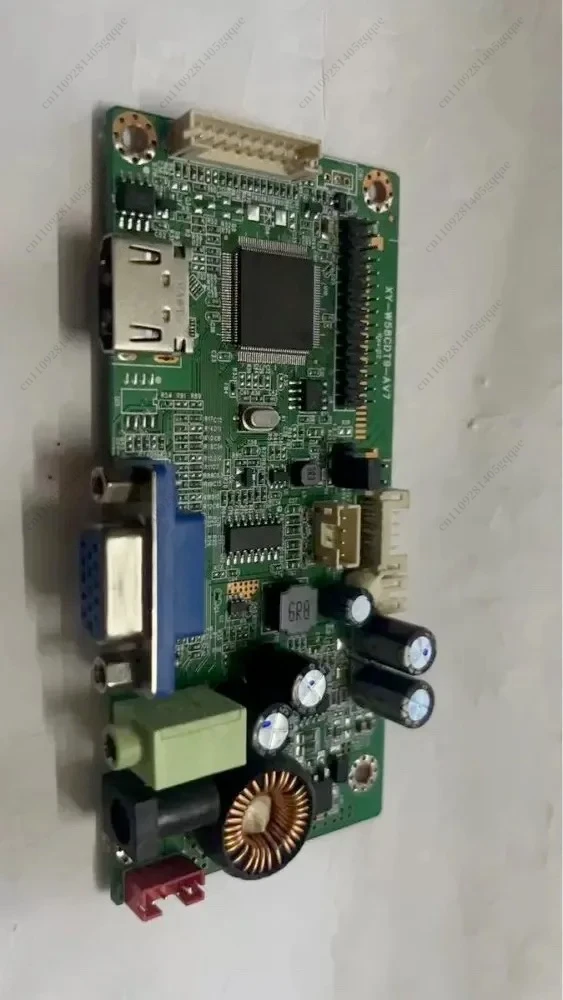

Produktdetails in Bildern
