Entwicklungsboard für Zweimaskinen-Kommunikation, FlexRay zu serieller Schnittstelle, FlexRay zu CAN. Hauptsteuergerät SPC560P50L3

Produktbeschreibung

wichtig
1.Der Preis beinhaltet nur ein Entwicklungsboard, bitte überlegen Sie dies sorgfältig vor dem Kauf!!!

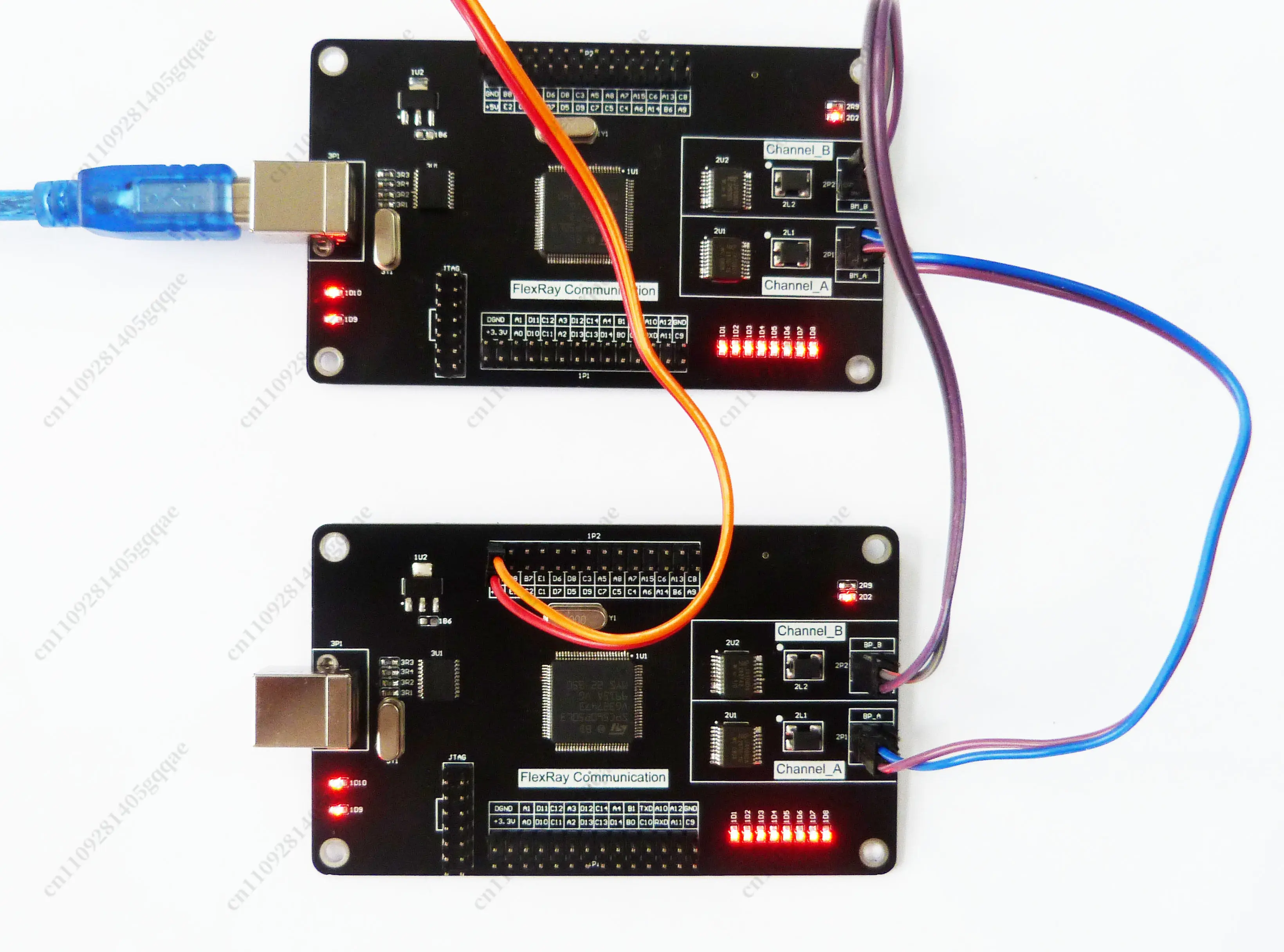

2.Flexray ist ein verteiltes Taktbussystem, für die Flexray-Kommunikation sind mindestens 2 Knoten erforderlich, und für die Flexray-Kommunikation sind mindestens 2 Entwicklungsboards notwendig.
3.Dieses Board ist ein Flexray-Entwicklungsboard, keine Flexray-Erfassungskarte.Es muss für die Kommunikation mit Flexray programmiert werden und kann nicht zur Erfassung von Flexray-Signalen von anderen Geräten verwendet werden.
4.Flexray ist ein verteiltes Taktbussystem.Die Uhren jedes Knotens des Busses werden immer in Echtzeit berechnet.Das laufende Programm kann nicht unterbrochen werden, daher kann das Programm nur heruntergeladen und ausgeführt, aber nicht online simuliert werden.Wenn Sie Variablen sehen möchten, können Sie diese über die serielle Schnittstelle weitergeben.Überprüfen.
5.FlexRay ist ein Bussystem mit doppelter Redundanz.Die über die beiden Kanäle A und B übertragenen Daten sind exakt gleich, um die Zuverlässigkeit des Systems zu verbessern.Daher können die beiden Kanäle A und B auf einer Platine nicht miteinander kommunizieren.
6.Es gibt USB-zu-Flexray-Kommunikationsroutinen für zwei Maschinen und USB-zu-CAN-Kommunikationsroutinen für zwei Maschinen.Diese beiden Routinen können direkt demonstriert werden.Die CAN-zu-Flexray-Dual-Machine-Kommunikationsroutine erfordert die Vorbereitung eines USB-zu-CAN-Moduls, bevor sie verwendet werden kann.

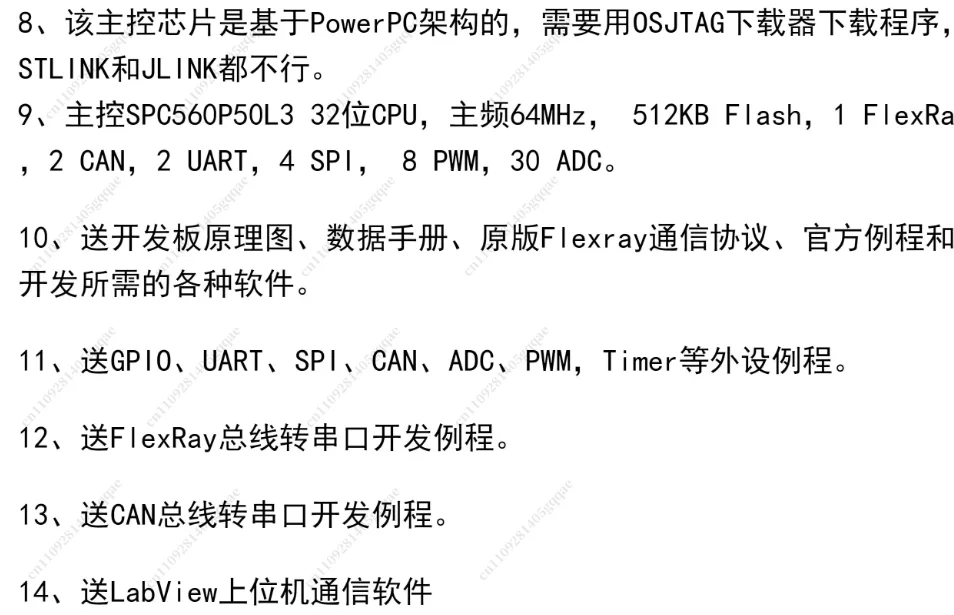

7.Der Hauptsteuerchip basiert auf der PowerPC-Architektur, Sie müssen den OSJTAG-Downloader verwenden, um das Programm herunterzuladen, weder STLINK noch JLINK funktionieren.

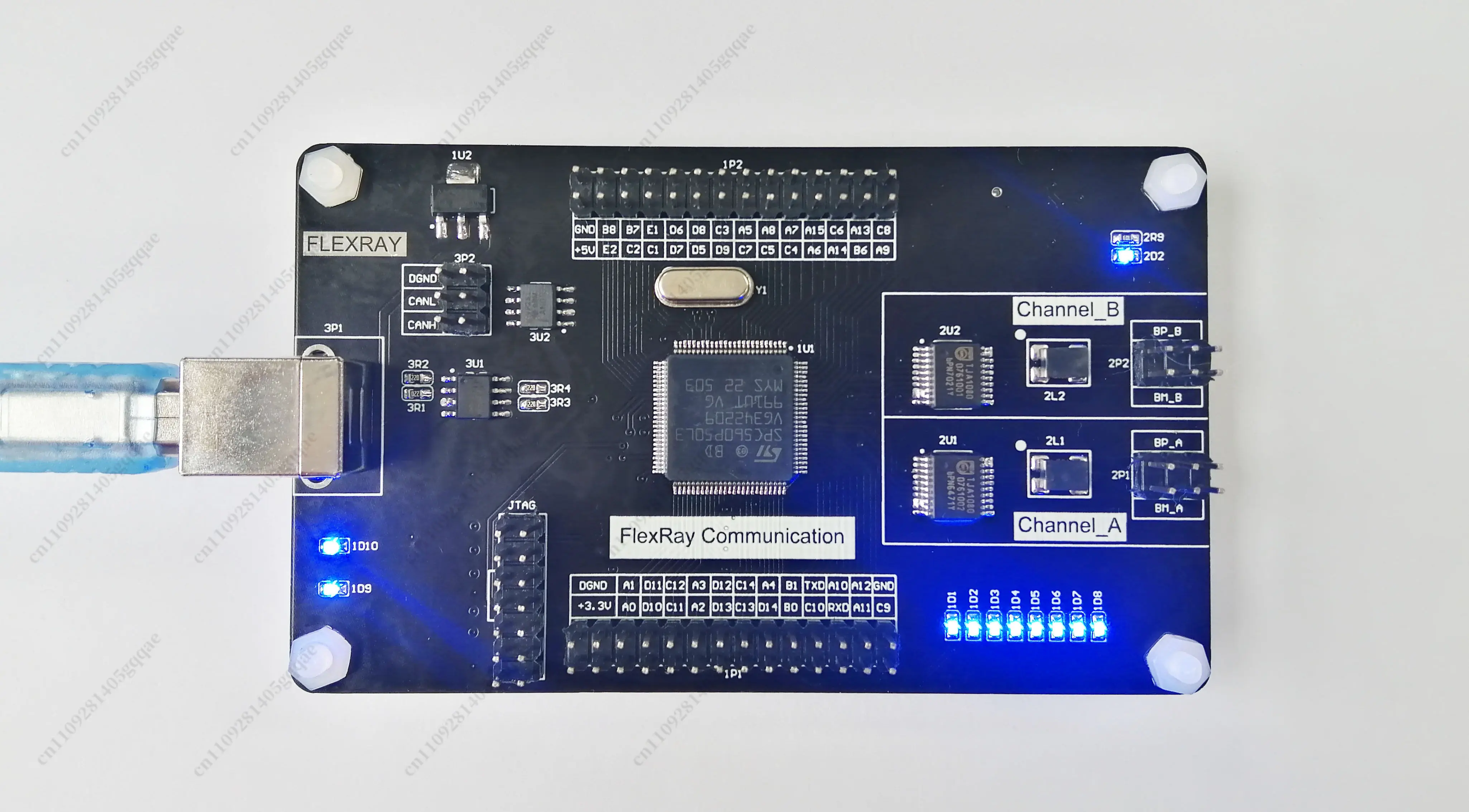

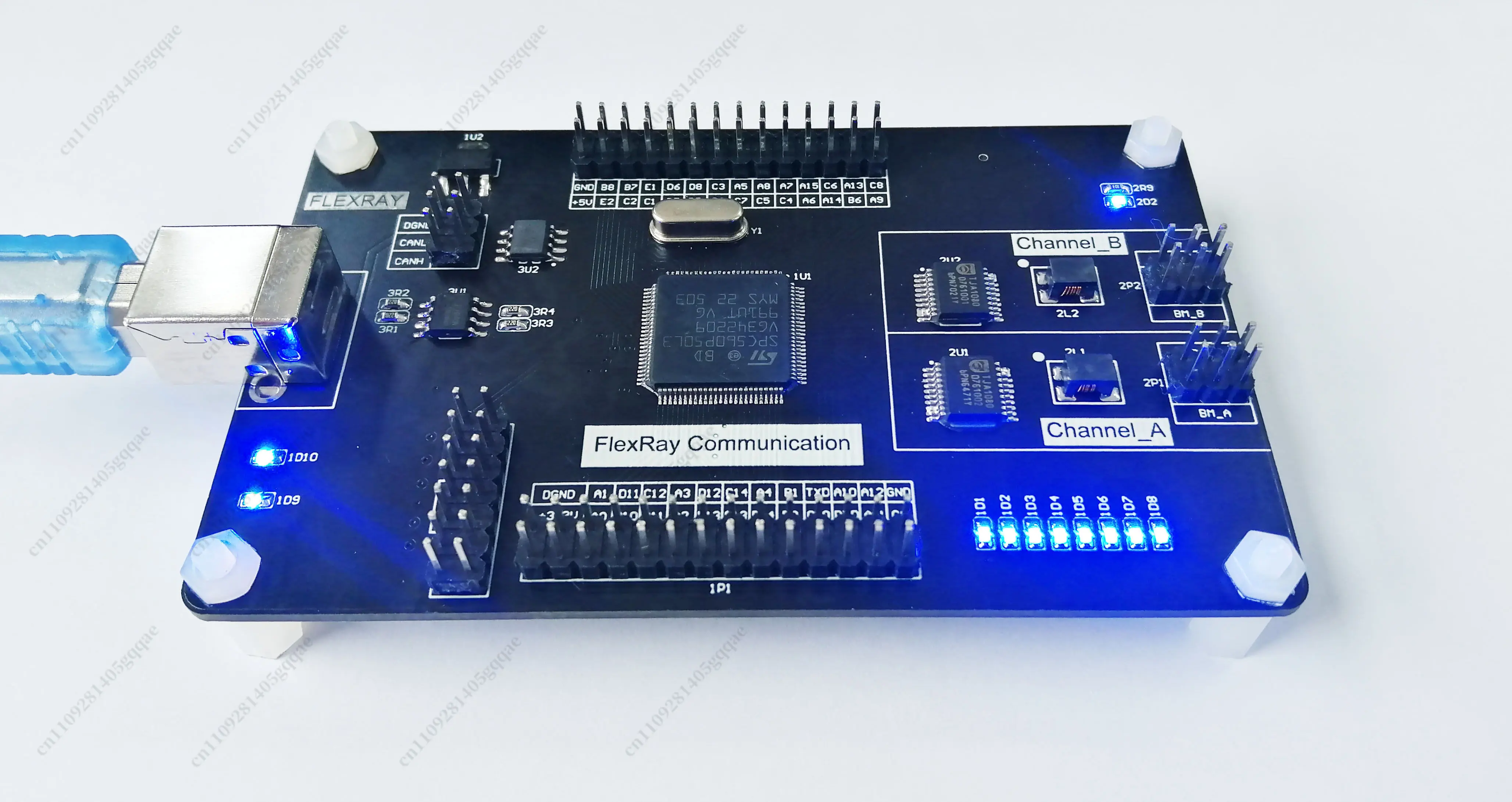

1.FlexRay-Entwicklungsboard für Automobilbusse, FlexRay-Bus zu serieller Schnittstelle, FlexRay-Bus zu CAN-Bus.
2.Die Hauptsteuerungseinheit ist die SPC560P50L3 32-Bit-CPU, die Hauptfrequenz beträgt 64 MHz.
512 KB Flash, 1 FlexRay, 2 CAN, 2 UART, 4 SPI
8 PWMs, 30 ADCs.
3.Senden Sie das Schaltplan-Diagramm des Entwicklungsboards, das Datenhandbuch, das originale Flexray-Kommunikationsprotokoll, die offiziellen Routines und die für die Entwicklung erforderliche Software.
4.Senden Sie GPIO-, UART-, SPI-, CAN-, ADC-, PWM-, Timer- und andere Peripherieroutinen.
5.Senden Sie die Entwicklungsroutine des FlexRay-Busses an den seriellen Port.
6.Senden Sie den CAN-Bus an die serielle Schnittstelle der Entwicklungsroutine.
7. Senden Sie die Kommunikationssoftware für den LabView-Computer.

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Hochbetriebenes Chemikalienunternehmen

Keine

Ursprung

CN (Herkunft)
