Entwicklung Bord

ABGI-USB-zu-TTL-Modul TCD1304 Lineares CD-Modul mit TCD1304 Linear-Array-CCD-Modul für Spektralanalyse

114,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–14 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

CCD-Chip: TCD1304 von Toshiba, Pixelgröße 8 µm x 200 µm, insgesamt 3648 Pixel und Wellenlängenbereich von 300 nm bis 1100 nm.
5-V-Stromversorgung: Nur ein USB-zu-Seriell-Port-Modul kann gleichzeitig die Stromversorgung und die Datenerfassung gewährleisten (das USB-zu-Seriell-Port-Modul muss separat erworben werden).
Die Standard-Baudrate beträgt 921600.Die Baudrate kann auf Anfrage ebenfalls geändert werden.Der TTL-Seriellport-Ausgang kann problemlos in USB, RS485, RS232 und andere Schnittstellen umgewandelt werden oder zur Kommunikation mit anderen Mikrocontroller- und FPGA-Systemen verwendet werden.
Senden Sie einfach einen Lesebefehl an das Modul, und dieses kann die gesammelten Daten sofort an den übergeordneten Computer übertragen.
Die Integrationszeit des TCD1304 kann über den Befehl eingestellt werden.
Beschreibung
Es handelt sich um ein selbstentwickeltes lineares CCD-Modul.Die Daten des linearen CCD-Moduls TCD1304 werden von einem Mikrocontroller erfasst und über die serielle Schnittstelle oder den USB-Anschluss ausgegeben.
Anwendungsszenarien
Es wird im optischen Experimentierunterricht an Hochschulen und Universitäten, bei der Detektion bei schwachem Licht und der Spektralanalyse, bei der lichtempfindlichen Detektion, bei der Messung des Drahtdurchmessers sowie bei der Positionsbestimmung und -ortung eingesetzt.
Es wird seit vielen Jahren in optischen Laboren eingesetzt.Kunden haben berichtet, dass es gut funktioniert.
Farbe: Schwarz
Material: Leiterplatte

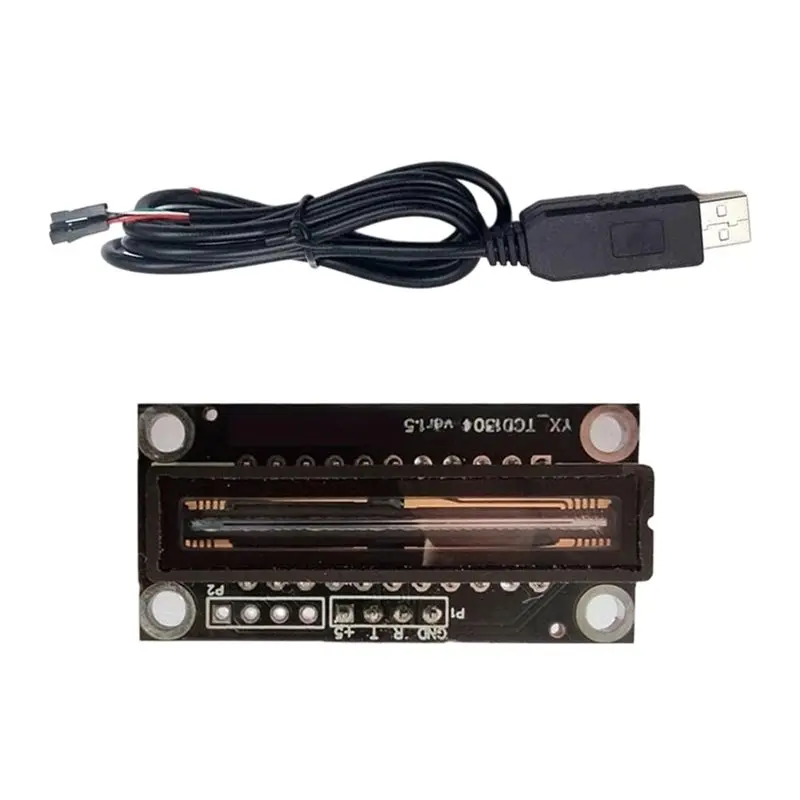

Packungsinhalt
1x TCD1304 Erfassungsmodul
1x USB-zu-TTL-Modul
Nur der oben genannte Lieferumfang ist enthalten, andere Produkte sind nicht inbegriffen.
Hinweis: Durch Lichtreflexionen und unterschiedliche Bildschirmeinstellungen kann die Farbe des Artikels auf dem Bild leicht von der tatsächlichen Farbe abweichen.Die zulässige Messabweichung beträgt +/- 1-3 cm.
