Ad8495 Modul armz thermische Präzision k-Typ Thermo element verstärker Ausgang

Produktbeschreibung

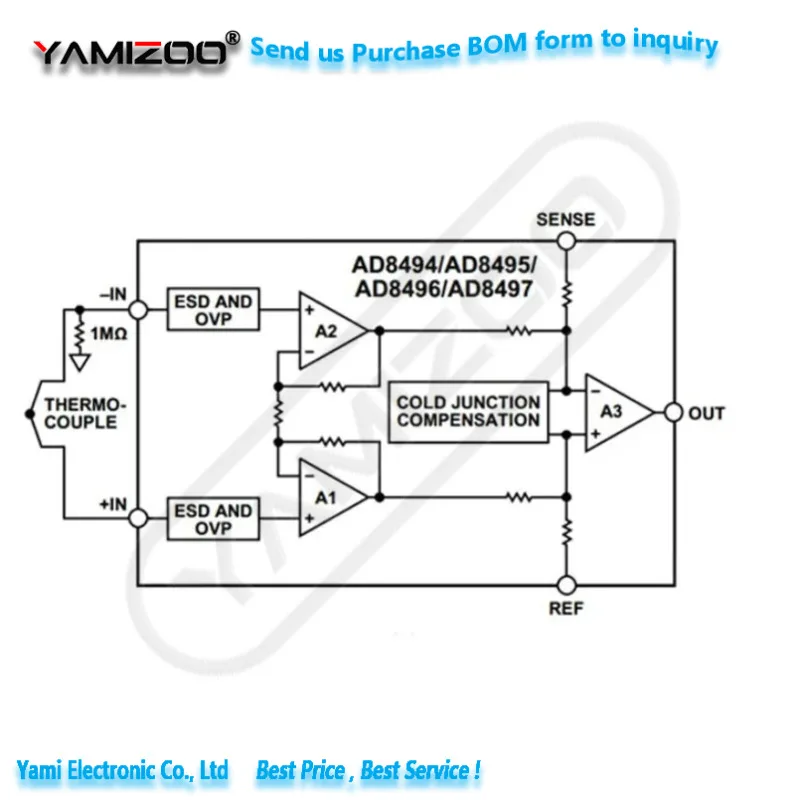

Das Thermoelementsignal ist sehr klein und muss vor der korrekten Abtastung durch die meisten ADCs eine erhebliche Verstärkung erfahren.Der AD8495 Thermoelementverstärker bietet eine einfache, kostengünstige Lösung für die Thermoelement-Temperaturmessung.Der integrierte Temperatursensor führt eine Kaltstellenkompensation durch.Der Instrumentenverstärker mit fester Verstärkung verstärkt die geringe Spannung des Thermoelements, um eine Spannung von 5 mV zu liefern.°C-Ausgabe.
Der Verstärker verfügt über eine hohe Gleichtaktunterdrückung und ist in der Lage, Gleichtaktgeräusche zu unterdrücken, die durch lange Kabel von Thermoelementen entstehen können.Für zusätzlichen Schutz ermöglicht der hochohmige Eingang des Verstärkers eine einfache zusätzliche Filterung.
Der Ausgang des AD849x ist eine Spannung, die proportional zur Temperatur an der Messstelle des Thermoelements (TMJ) ist.Um die gemessene Temperatur aus der Ausgangsspannung des AD849x zu ermitteln, verwenden Sie die Übertragungsfunktion TMJ=(VOUT−VREF)/(5mV/.°C), VOUT=(TMJ×5mV/°C)+VREF.Die Instrumentenverstärker AD8495 und AD8497 (Typ K) haben eine Verstärkung von 122,4.Mit einer einzigen 5V-Stromversorgung beträgt die 5mV/°Dank des C-Ausgangs können diese Geräte einen Thermoelement-Temperaturbereich von fast 1000 Grad abdecken.
Parameter
Referenzstift ermöglicht die Offset-Einstellung.
Thermoelement-Trennungserkennung
Laser-Wafer-Einstellung auf 1°Anfängliche Genauigkeit C und 0,025°C/°C Umgebungstemperaturunterdrückung
Geringer Stromverbrauch

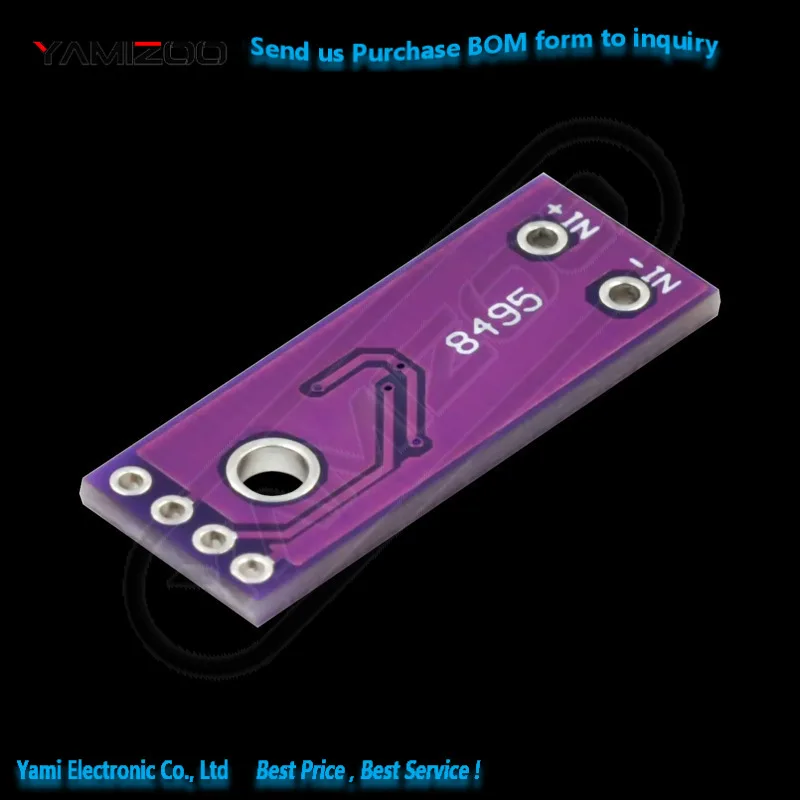

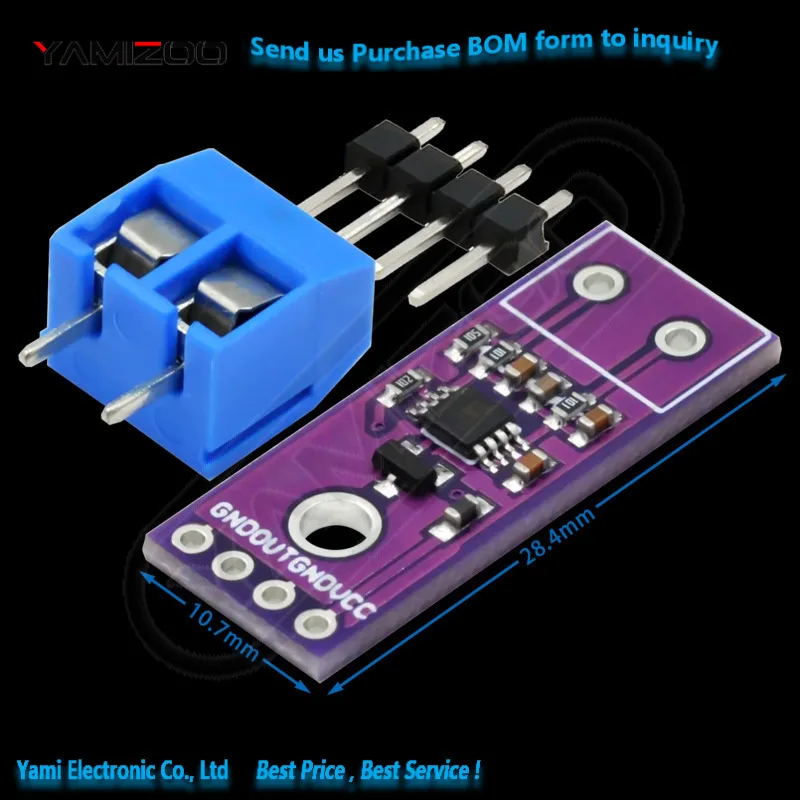

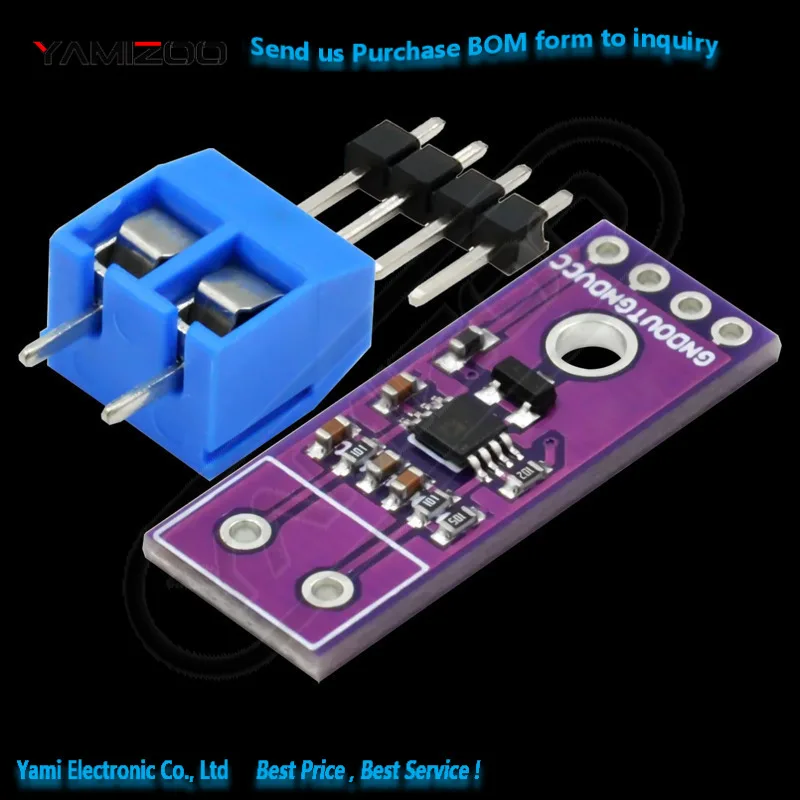

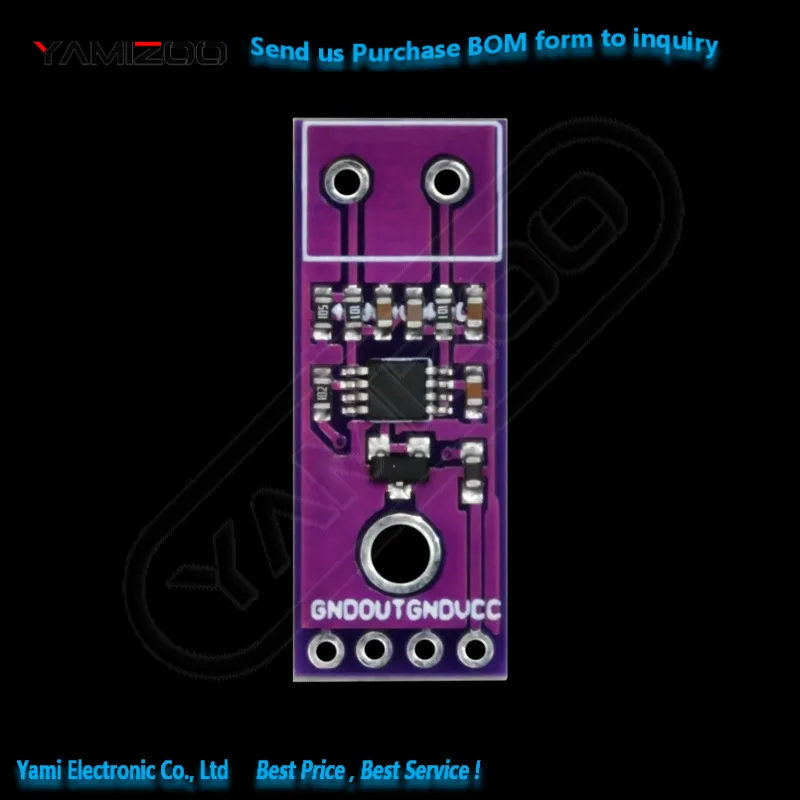

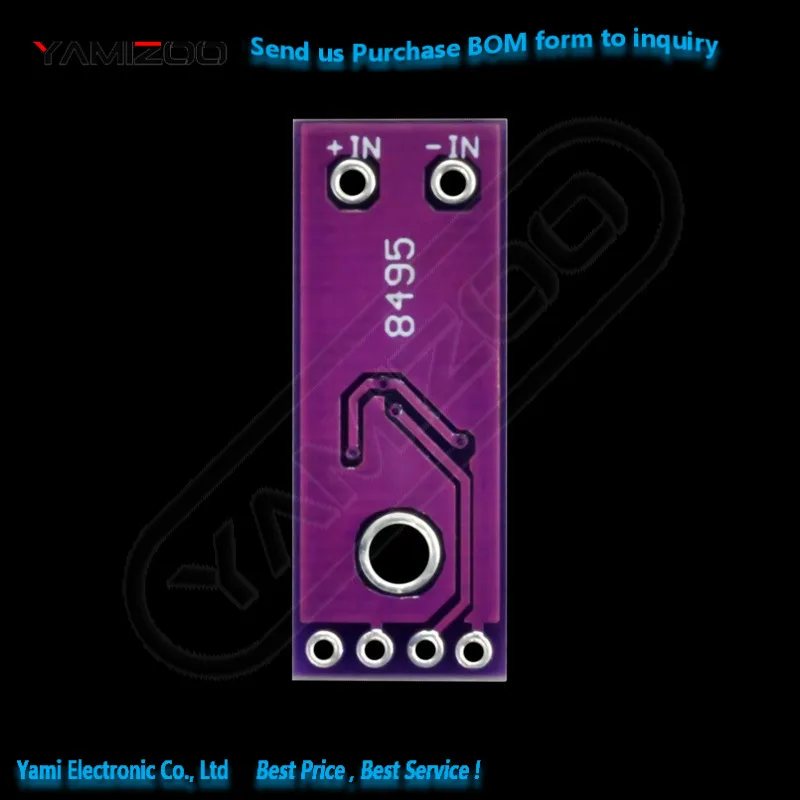

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Menge

1
