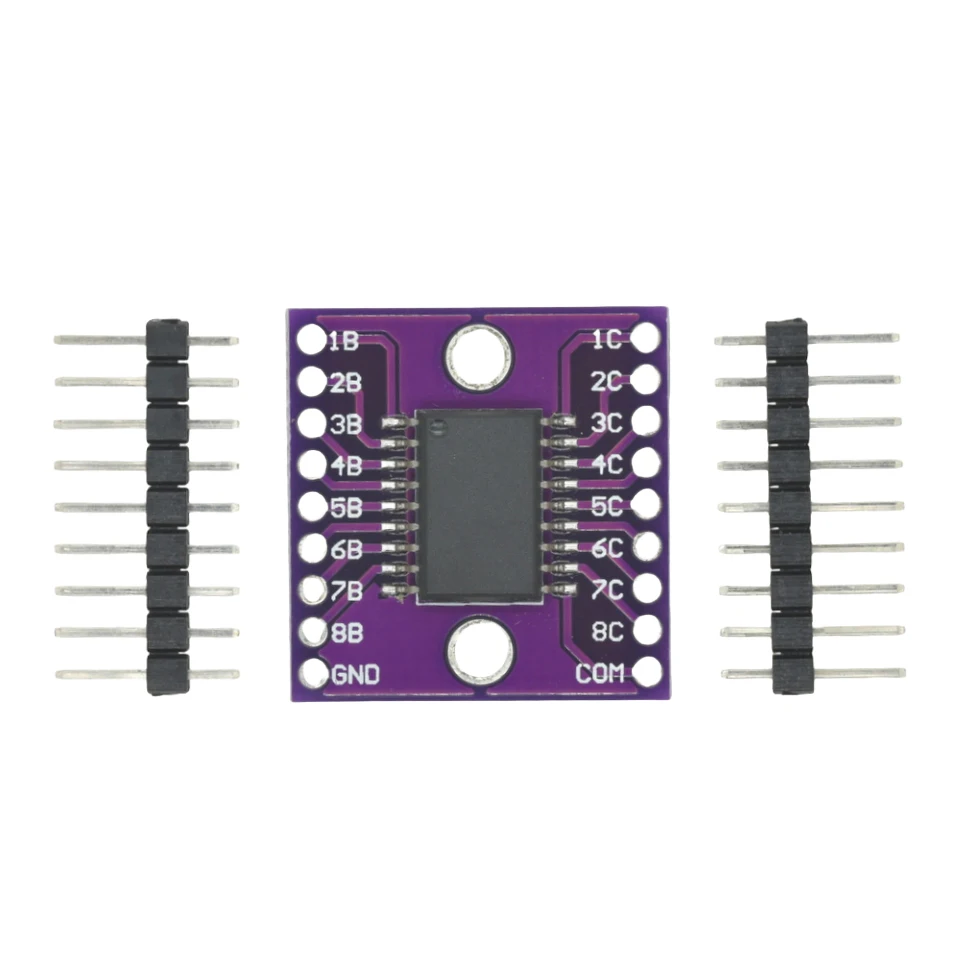

Uln2803a darlington transistor arrays treiber modul hochspannung und hochs trom CJMCU-2803 uln2803

Produktbeschreibung

Produkteinführung
Der ULN2803A besteht aus 8 NPN-Darlington-Röhren mit integrierten Klemmdioden für induktive Lasten.Mehrere Darlington-Transistoren können parallel geschaltet werden, um hohe Stromlasten anzutreiben.Das ULN2803A-Gerät ist ein 50V, 500 mA Darlington-Transistor-Array.Das Gerät besteht aus acht PAAREN von NPN-Darlington-Dioden mit Hochspannungsausgang und gemeinsamen Kathoden-Klemmdioden zum Schalten induktiver Lasten.Jedes Darlington-Paar hat einen Kollektorstrom von 500mA.Die Darlington-Paare können parallel geschaltet werden, um die Stromkapazität zu erhöhen.Zu den Anwendungen gehören Relais-Treiber, Hammer-Treiber, Lampen-Treiber, Display-Treiber (LED und Gasentladung), Leitungstreiber und Logikpuffer.Jedes Darlington-Paar von ULN2803A-Bauelementen verfügt über einen 2,7K-W-Serien-Basiswiderstand und kann direkt mit TTL- oder 5V-CMOS-Bauelementen arbeiten.
Produktmerkmale
·500mA Nennstrom des Kollektors (Einzel-Ausgang)
· Hochspannungsausgang: 50V
·Ausgangsklemmdiode
Eingabe kompatibel mit verschiedenen logischen Typen

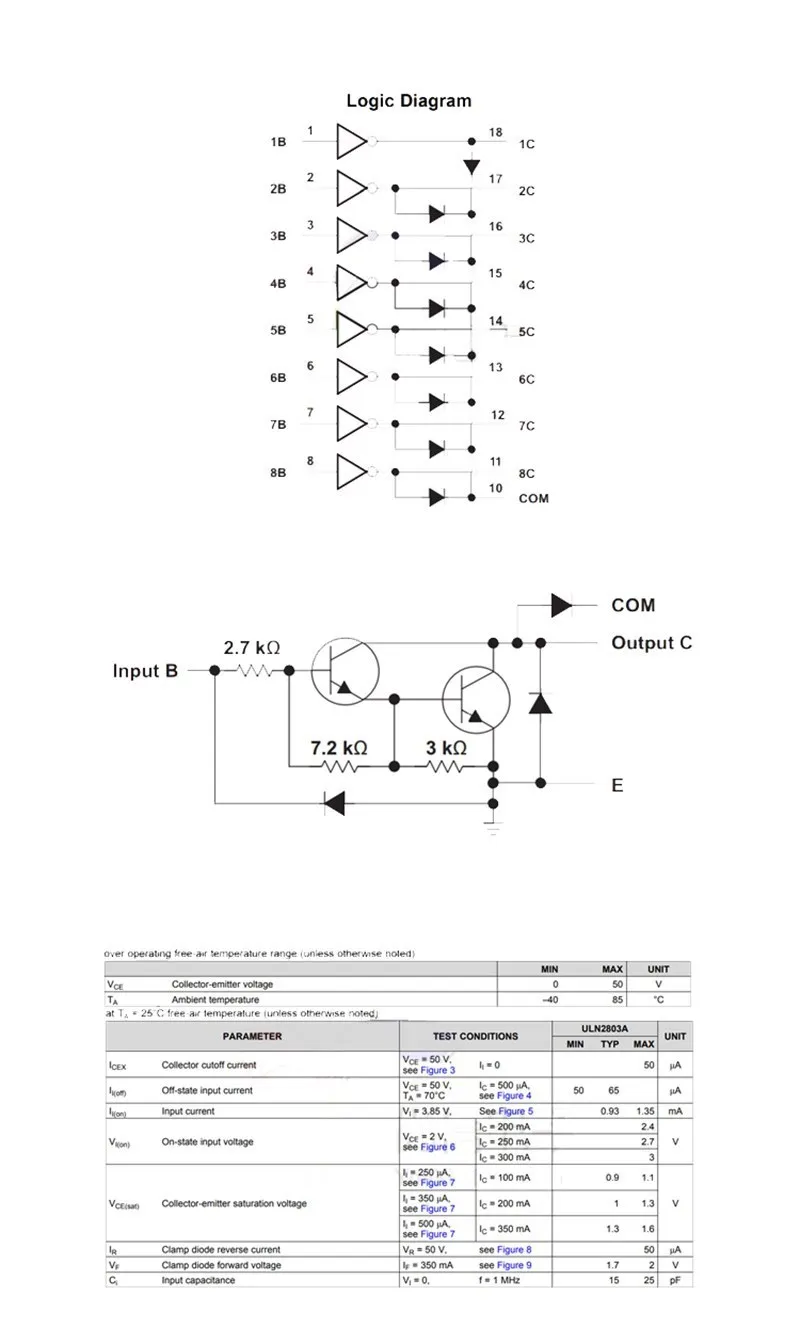

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

n/a

Verlustleistung

n/a

ist kundenspezifisch

Ja

Betriebstemperatur

n/a

Anwendung

Computer
