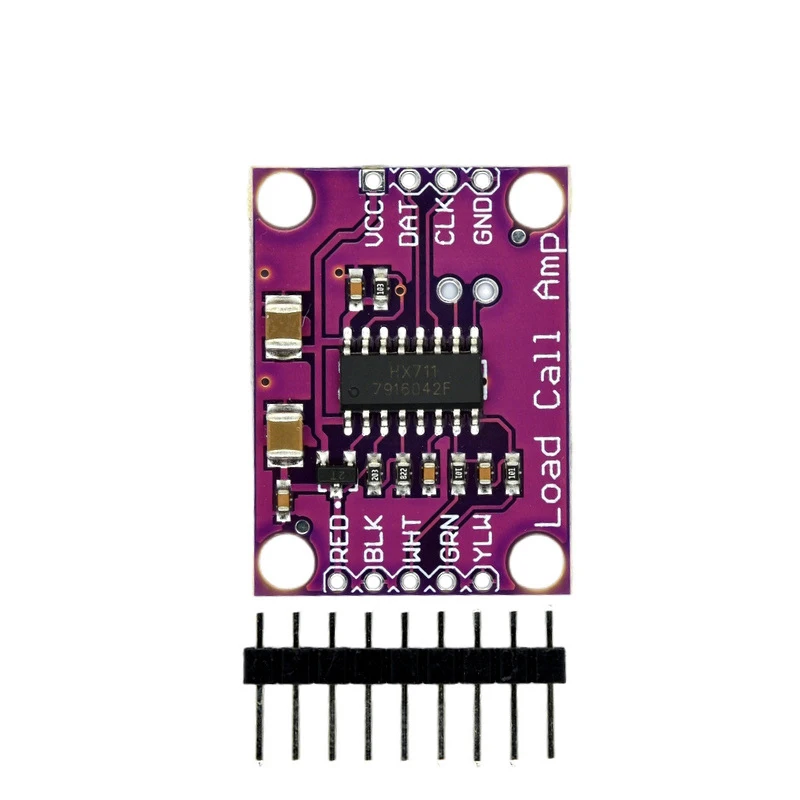

HX711 high-präzision elektronische waagen sensor 24 bit A/D konverter boards

Produktbeschreibung

711 ist ein 24-Bit-A/D-Wandler-Chip, der für hochpräzise elektronische Waagen entwickelt wurde.Im Vergleich zu anderen Chips des gleichen Typs integriert dieser Chip Peripherieschaltungen, die für andere Chips des gleichen Typs erforderlich sind, einschließlich geregelter Stromversorgungen, integrierter Taktgeber usw.Es bietet die Vorteile einer hohen Integration, einer schnellen Reaktionsgeschwindigkeit und einer starken Störfestigkeit.Die Gesamtkosten der elektronischen Waage werden gesenkt, und die Leistung sowie die Zuverlässigkeit der gesamten Waage werden verbessert.Die Schnittstelle und Programmierung dieses Chips mit dem Back-End-MCU-Chip ist sehr einfach, alle Steuersignale werden über Pins gesteuert, und es ist nicht notwendig, die Register innerhalb des Chips zu programmieren.Der Eingangsauswahlschalter kann beliebig zwischen Kanal A und Kanal B wählen und ist mit seinem internen rauscharmen programmierbaren Verstärker verbunden.Die programmierbare Verstärkung von Kanal A beträgt 128 oder 64, und die entsprechende volle differenzielle Eingangssignalamplitude beträgt ± 20mV bzw. ± 40mV.Kanal B hat eine feste Verstärkung von 32 für die Systemparametererkennung.Die im Chip integrierte geregelte Stromversorgung kann externe Sensoren und den A/D-Wandler im Chip direkt mit Strom versorgen, es ist keine zusätzliche analoge Stromversorgung auf der Systemplatine erforderlich.Der integrierte Taktgeber benötigt keine externen Komponenten.Die automatische Reset-Funktion beim Einschalten vereinfacht den Initialisierungsprozess beim Start.
Zwei wählbare Differenzeingänge
· Geräuscharmer, programmierbarer On-Chip-Verstärker mit wählbaren Verstärkungsstufen von 64 und 128
· Die integrierte Spannungsregelschaltung kann externe Sensoren und integrierte A/D-Wandler direkt mit Strom versorgen.
Der integrierte Taktgeber benötigt keine externen Komponenten, und bei Bedarf kann auch ein externer Quarzoszillator oder Taktgeber verwendet werden.
· Automatische Reset-Schaltung beim Einschalten
· Einfache digitale Steuerung und serielle Kommunikation: Alle Steuerungen werden über Pins eingegeben, und die On-Chip-Register müssen nicht programmiert werden.
Wählbare Ausgabedatenrate von 10 Hz oder 80 Hz
Gleichzeitige Unterdrückung von 50-Hz- und 60-Hz-Störungen.
· Stromverbrauch (einschließlich geregelten Stromversorgungskreises): Typischer Arbeitsstrom

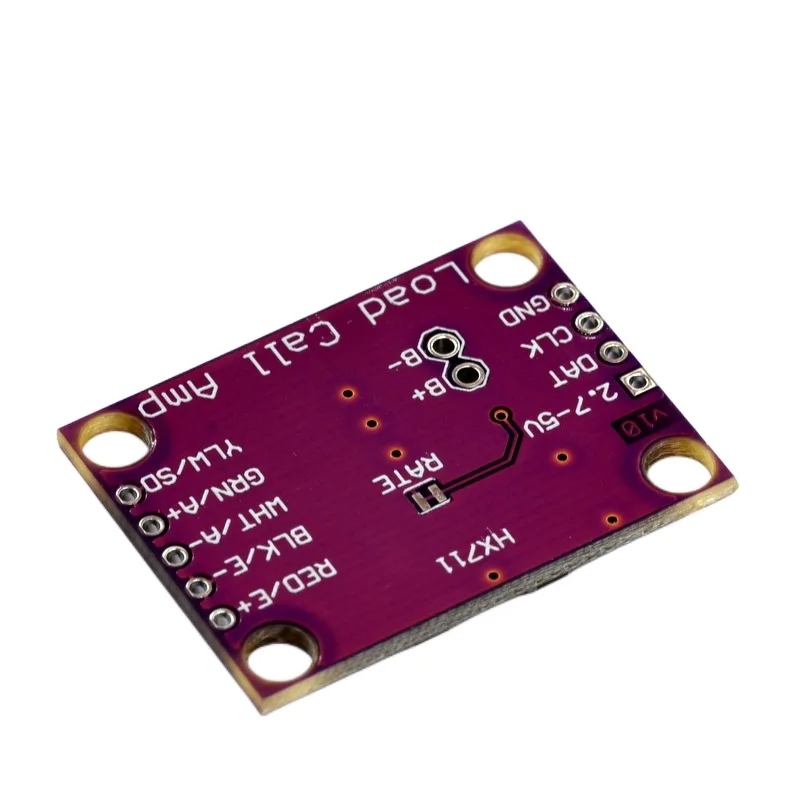

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

MODULE

Versorgungsspannung

2.6 ~ 5.5V

Betriebstemperatur

20 ~ + 85 °
