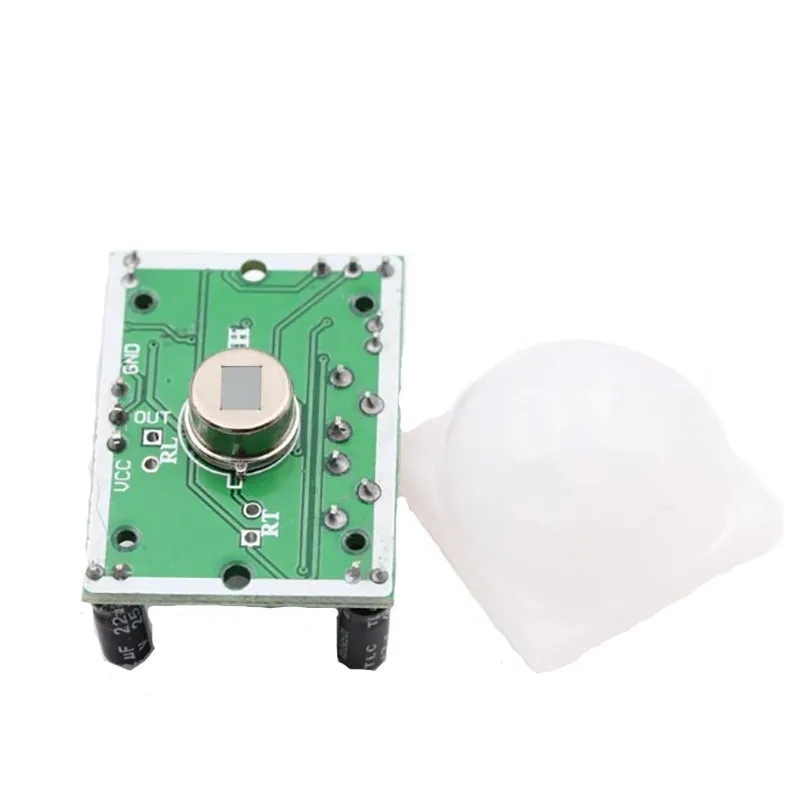

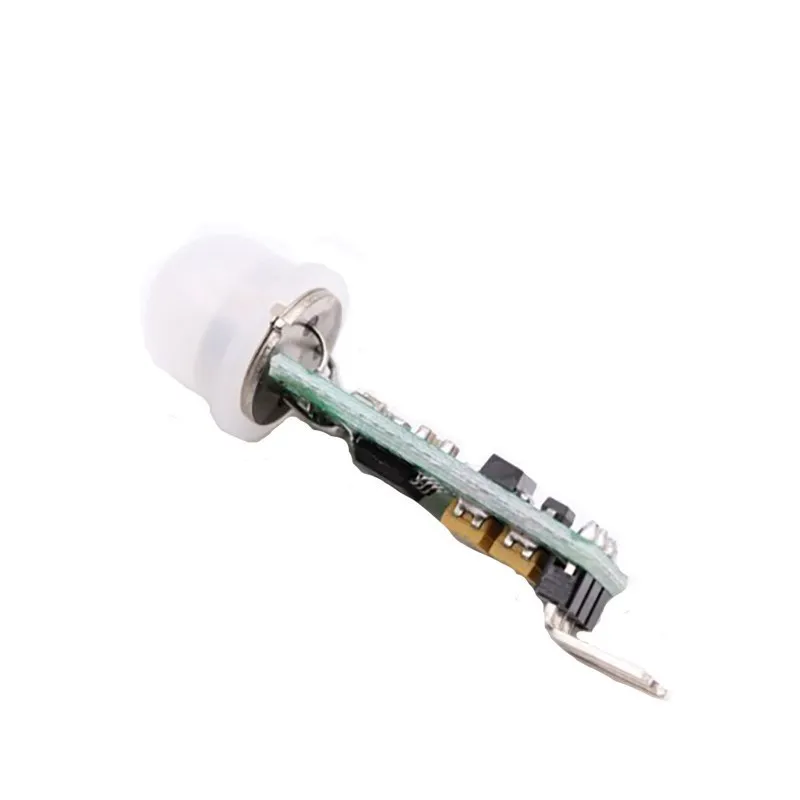

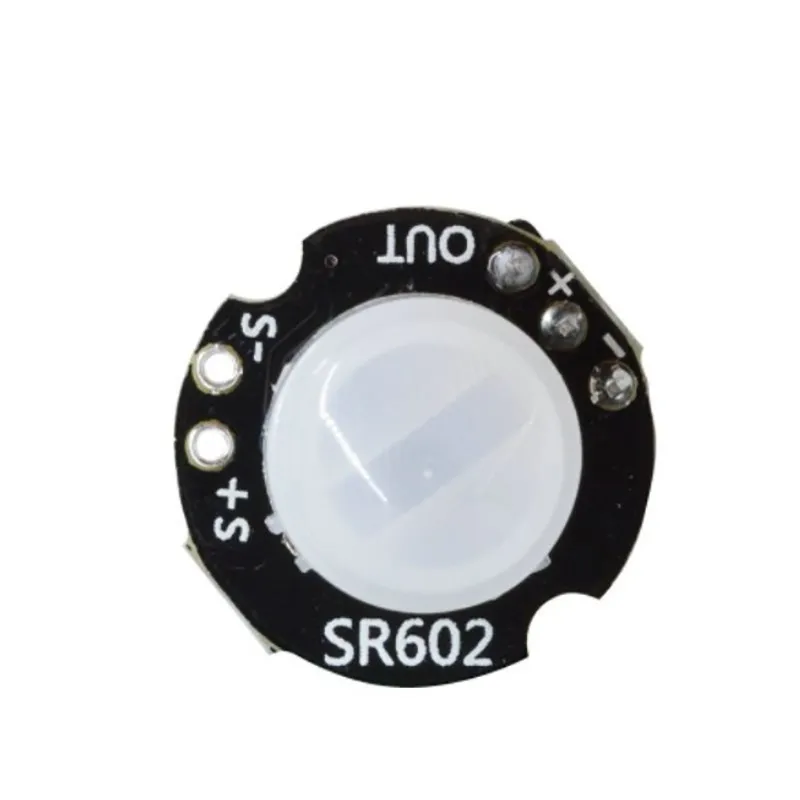

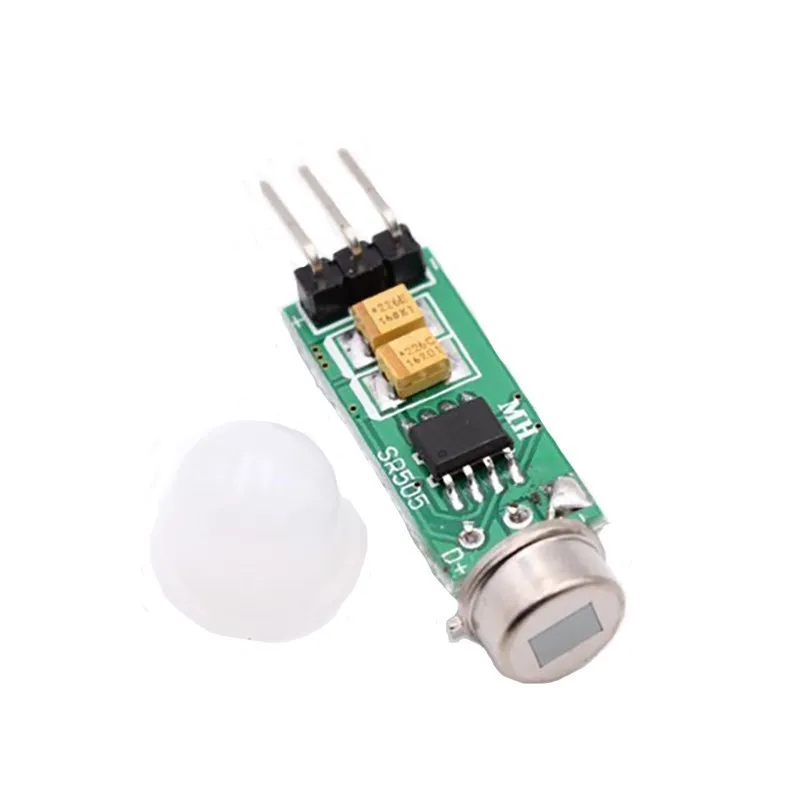

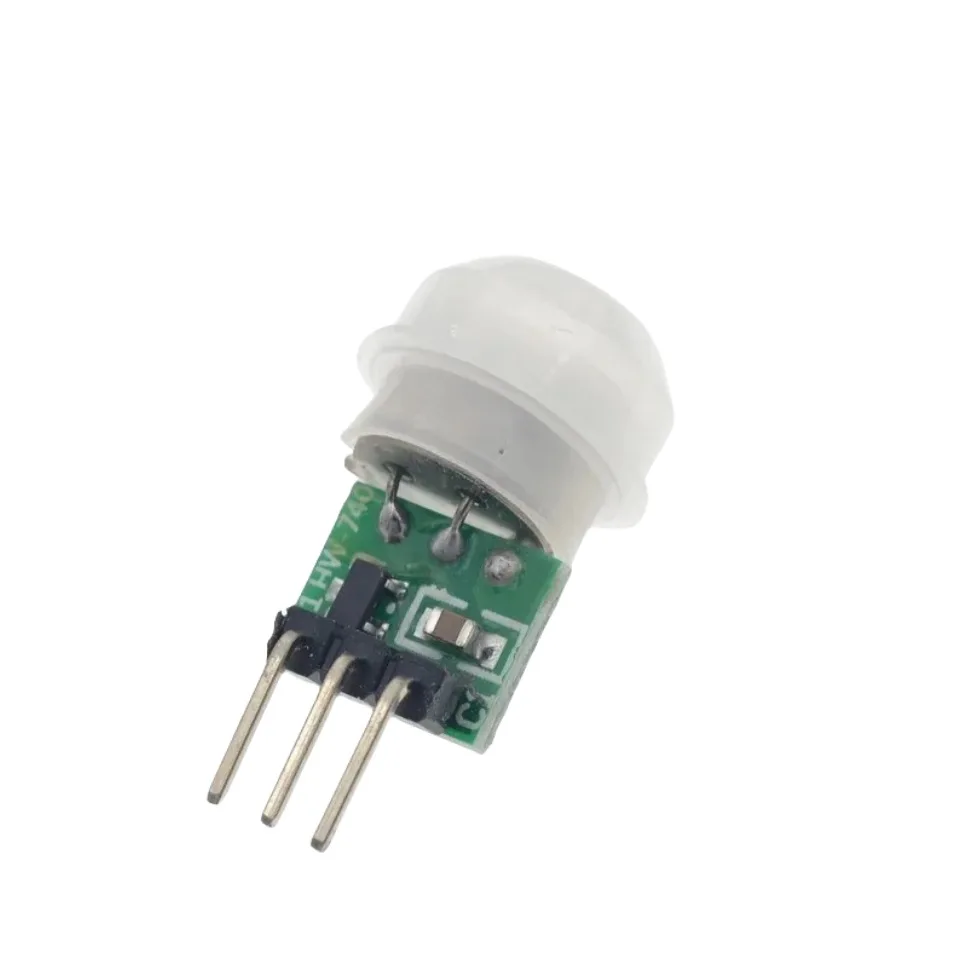

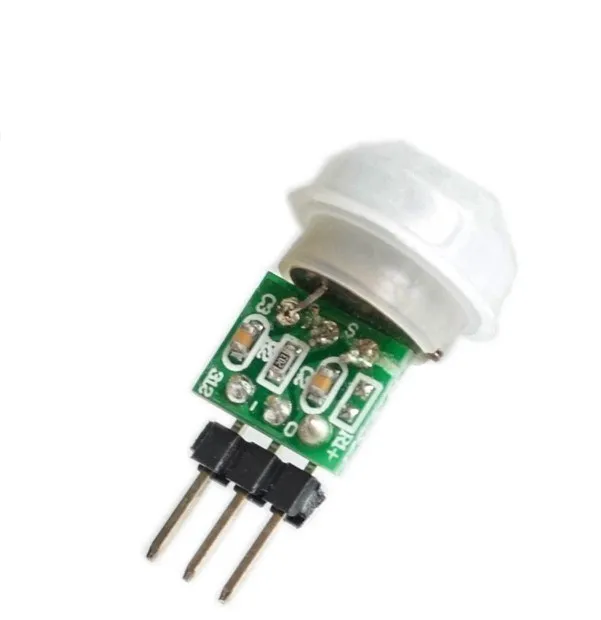

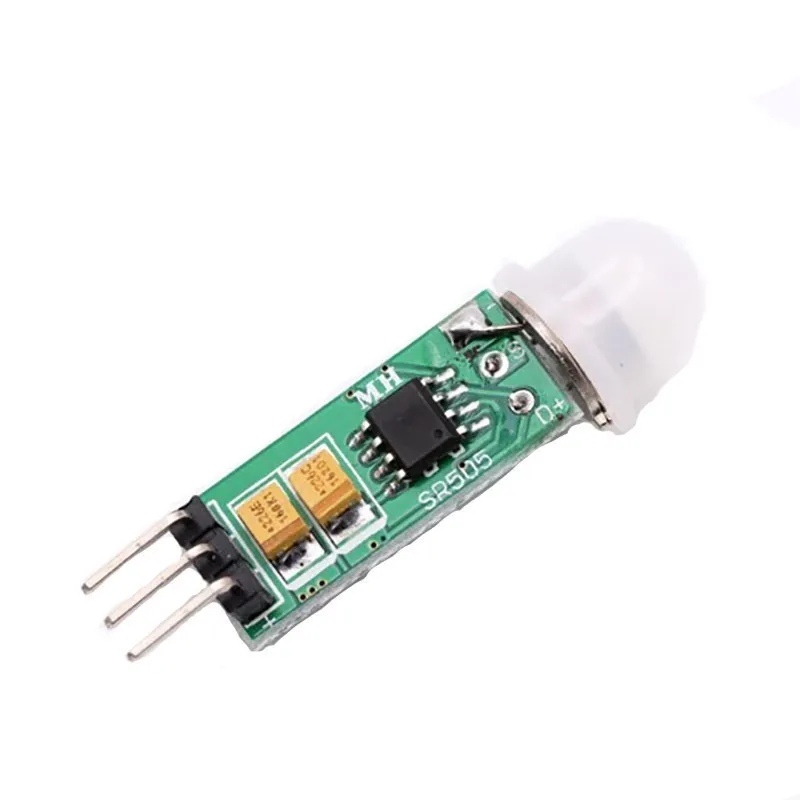

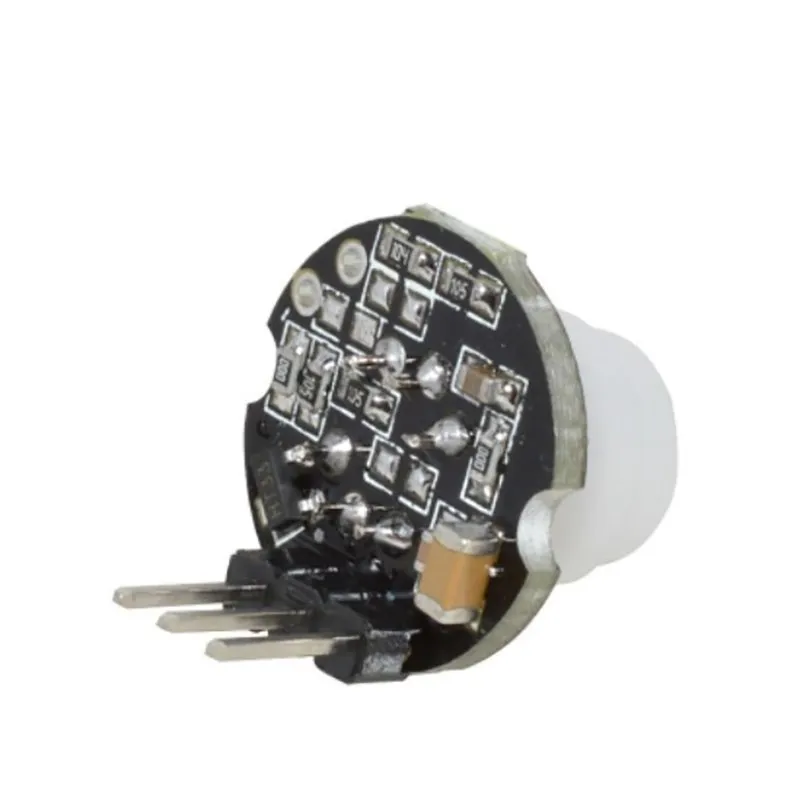

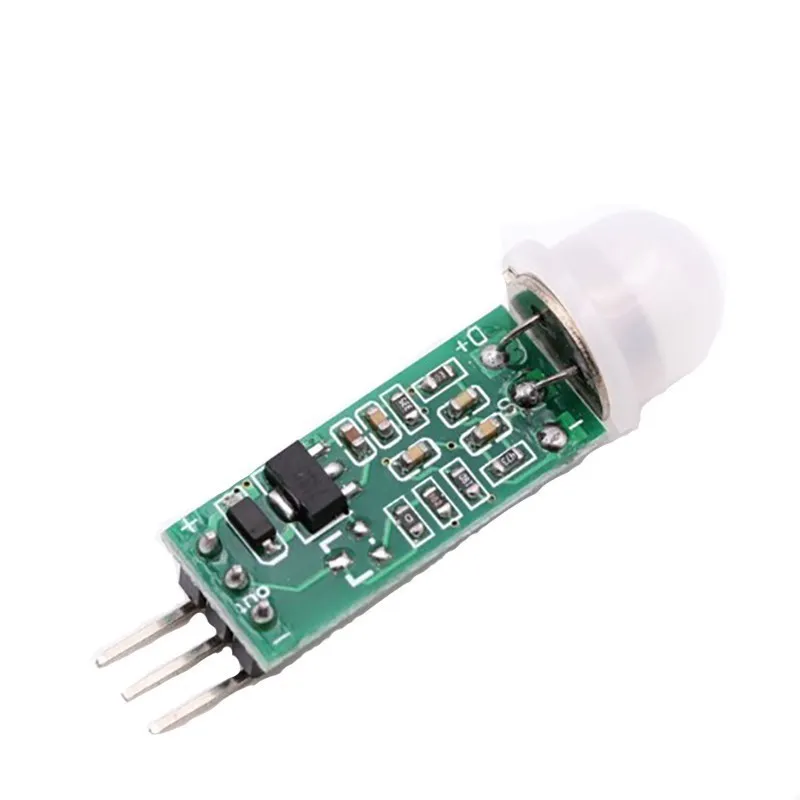

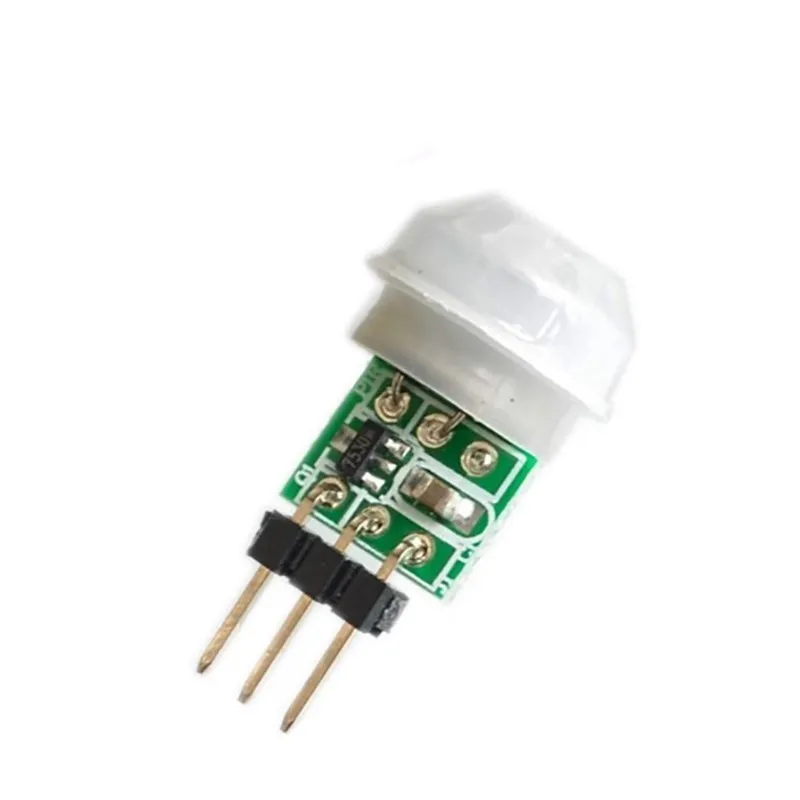

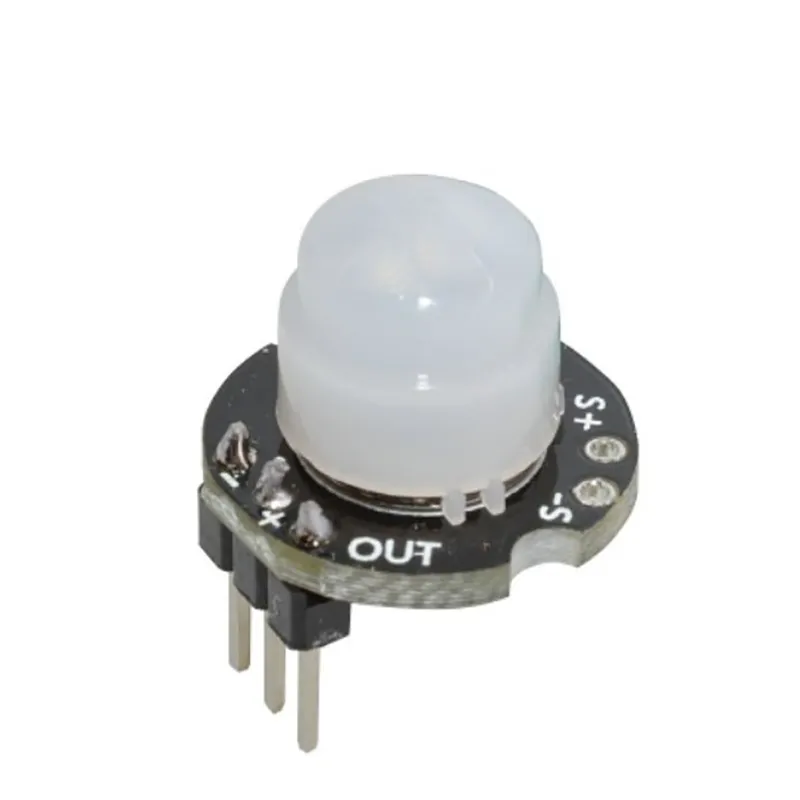

HC-SR501 HC-SR505 AM312 Einstellen IR Pyroelektrische Infrarot Mini PIR module Motion Sensor Detektor Modul Halterung für arduino

4,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Produktbeschreibung

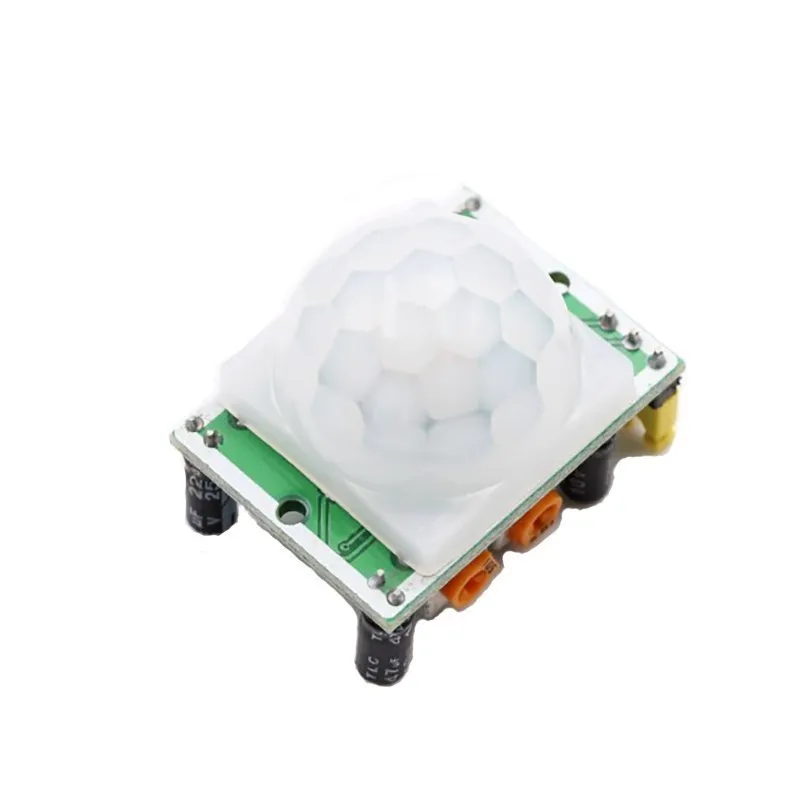

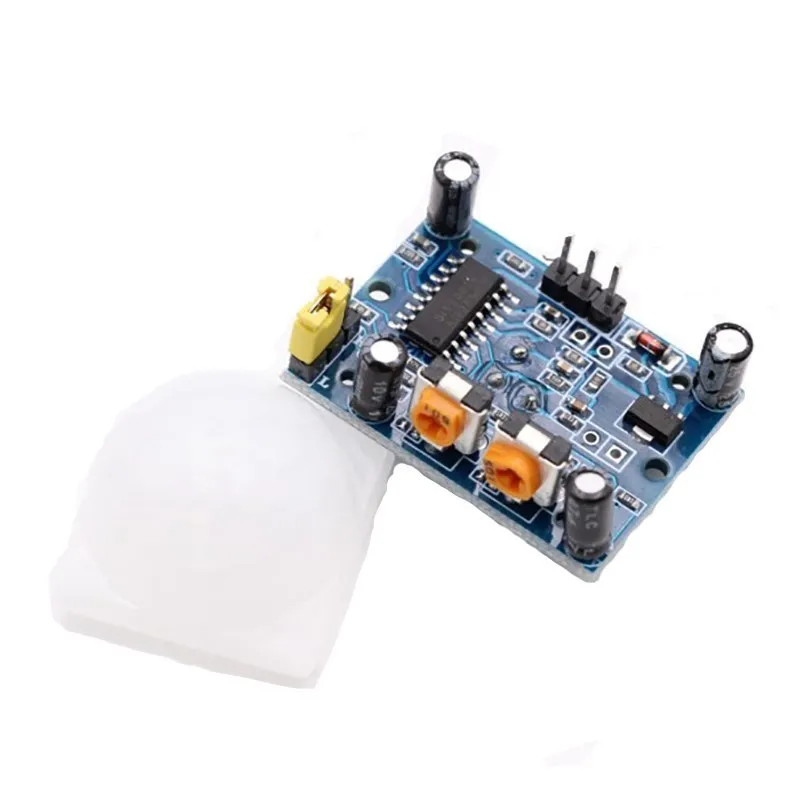

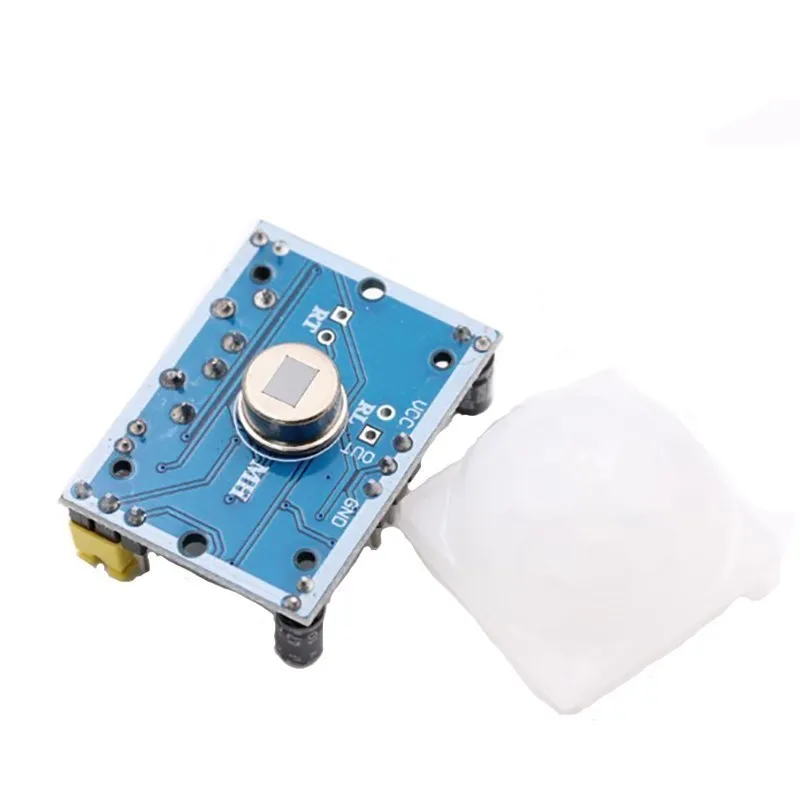

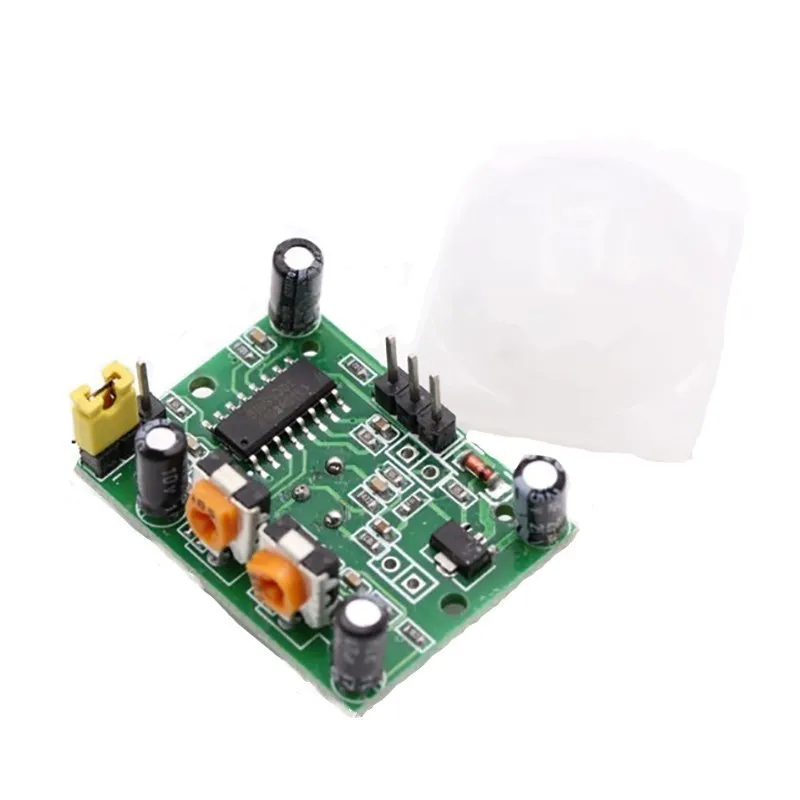

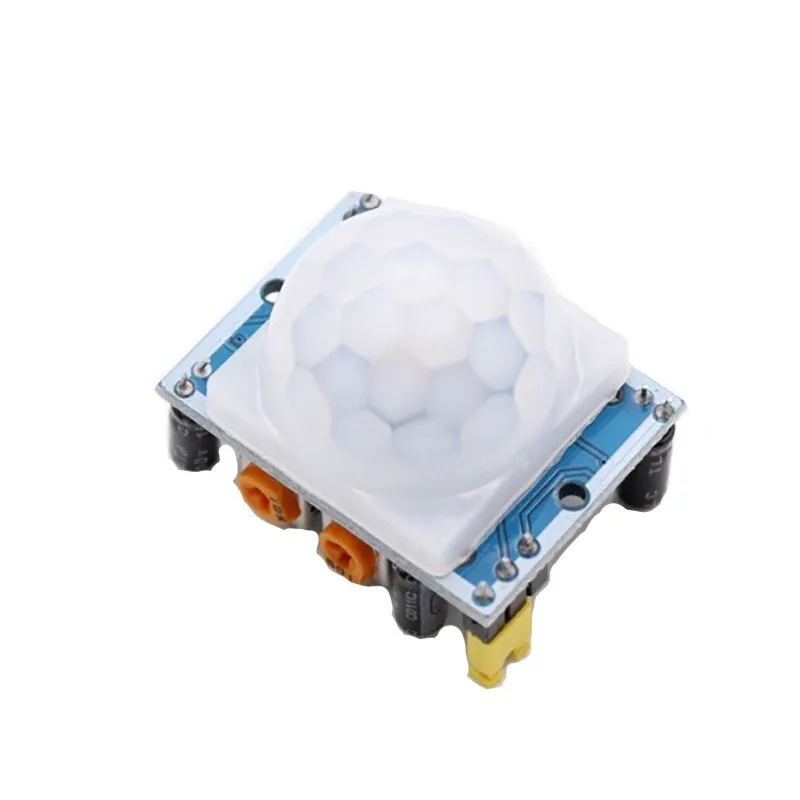

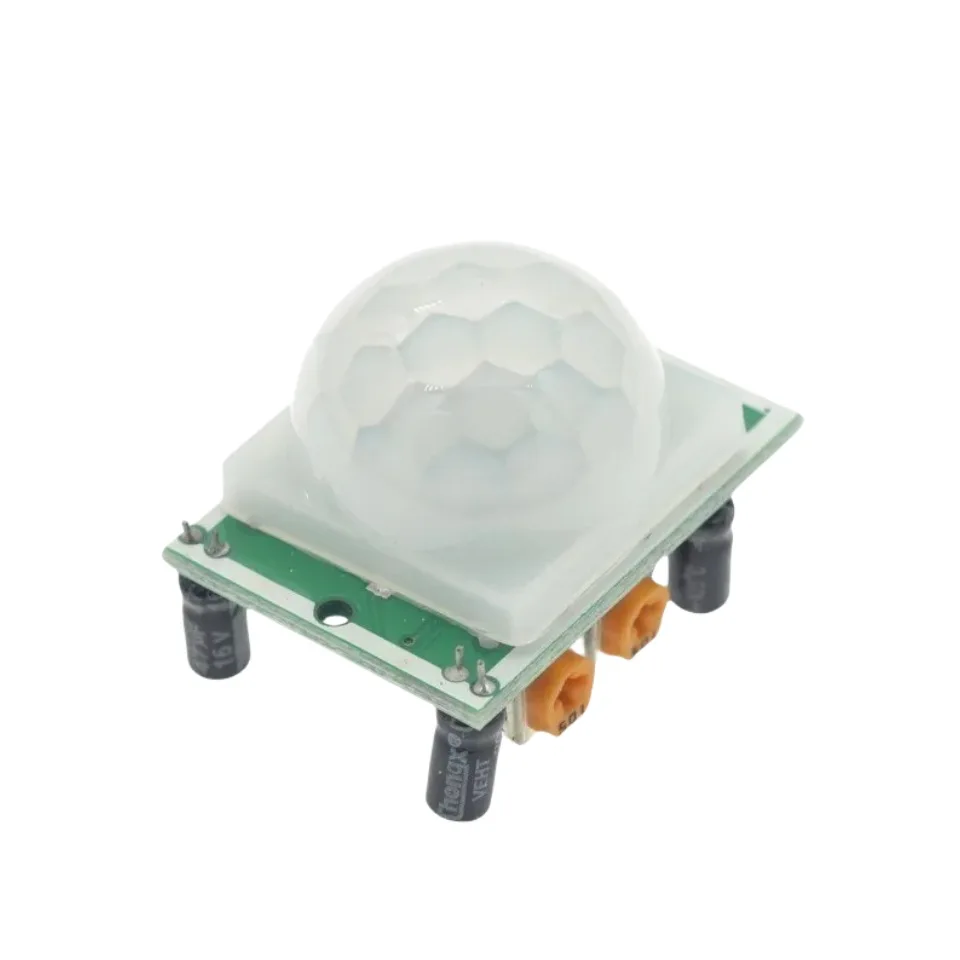

HC-SR501
1.Betriebsspannung: DC5V bis 20V
2. Statischer Stromverbrauch: 65
3. Ausgangspegel: hoch 3,3V, niedrig 0V
4. Verzögerungszeit: einstellbar (0,3 Sek. ~ 18 Sek.)
5. die Embargodauer: 0,2 Sekunden
6. Auslösemodus: l nicht wiederholbar, h kann wiederholt werden, der Standardwert für h
7. Induktionsbereich: weniger als 120 Grad Kegelwinkel, bis zu 7 Meter
8. Betriebstemperatur: -15~+70
9. PCB-Abmessungen: 32*24mm, Schraubenloch 28mm, Schraubendurchmesser 2mm, Abmessungen der Linse: (Durchmesser): 23mm (Standard)
Funktionen
1. Automatisch: Wenn jemand den Erfassungsbereich betritt, wird ein Hochsignal eingesendet; wenn Personen den Erfassungsbereich verlassen, wird das Hochsignal automatisch mit Verzögerung ausgeschaltet.Ausgang ist auf niedrigem Niveau.
2. Lichtsteuerung (optional): Modul zur Festlegung eines Standorts, Sie können die Fotokontrolle einstellen oder starkes Licht tagsüber ohne Induktion aktivieren.Lichtsteuerung ist eine optionale Funktion, werkseitiger Fotoresistivität ist nicht ausgestattet.Wenn Sie möchten, kaufen Sie bitte den installierten Fotowiderstand.

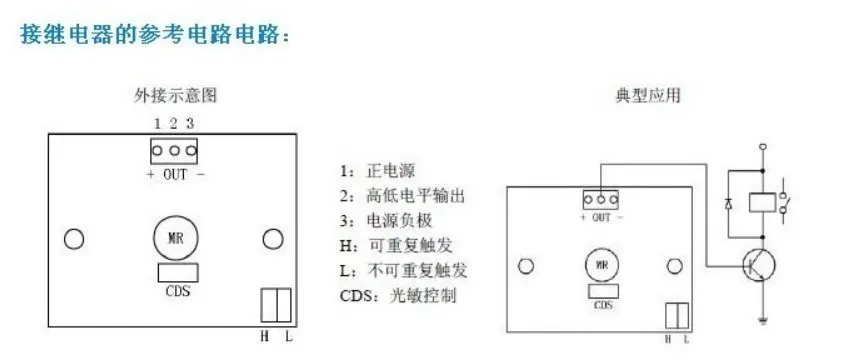

3. zwei Auslösemodi: l nicht wiederholbar, h kann wiederholt werden.Die Jumper-Option ist standardmäßig auf h eingestellt.
A. Nicht wiederholbarer Trigger-Modus: Nachdem der Sensor einen hohen Signalpegel ausgibt und die Verzögerungszeit abgelaufen ist, wechselt der Ausgang automatisch von hohem auf niedrigen Signalpegel.
B.Der Ausgang kann auf induktive Weise wiederholt werden: Der Ausgang ist auf einem hohen Pegel gehalten, und innerhalb der Verzögerungszeit bleibt er auf einem hohen Pegel, wenn sich Personen in seinem Induktionsbereich befinden. Wenn die Personen den Bereich verlassen, wird der Ausgang nach einer Verzögerungszeit auf einen niedrigeren Pegel gesetzt (das Induktionsmodul erkennt bei jeder menschlichen Aktivität und verlängert automatisch die Verzögerungszeit, und schließlich wird die Verzögerungszeit nach einer gewissen Aktivitätszeit der Ausgangspunkte beendet).
4. Induktions-Abschaltzeit (Standardeinstellung: 0,2 Sek.): Nach jeder Induktion kann man eine Abschaltzeit festlegen (hochpegel auf niedrigpegel). Während dieser Zeit empfängt der Sensor kein Signal.Diese Funktion kann (Sensorausgang und Blockadzeiten) das Intervall zwischen den Arbeitsphasen erreichen und auf Intervall-Erkennungsprodukte angewendet werden; gleichzeitig kann diese Funktion verschiedene Störungen der Last während des Schaltvorgangs unterdrücken.
5. Großer Betriebsspannungsbereich: Standardspannung DC5V bis 20V
6. Stromverbrauch: Ruhestrom 65, besonders geeignet für batteriebetriebene Geräte.
