1-10 Stück MAX98357A I2S Audio-Verstärkermodul 3W Klasse D Digitaler Leistungsverstärker-Board Filterloser DAC-Decoder für ESP32 Arduino

Produktbeschreibung

Produktspezifikationen
Ausgangsleistung: 4 Std. 3,2W, 10 Stk. THD, 8 Std. 1,8W, 10 Stk. THD, mit 5V Stromversorgung
PSRR: 77 Dezibel, typisch bei 1 kHz
Die Abtastrate von I2s liegt im Bereich von 8 kHz bis 96 kHz.
Du brauchst kein MCLK.
Klicken Sie auf +, um die Schaltfläche „Reduzieren“ zu aktivieren.
Fünf-Pin-Option für Verstärkung: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
Hervorragende Unterdrückung von Klick- und Knallgeräuschen
Schutz vor heißem Abschalten

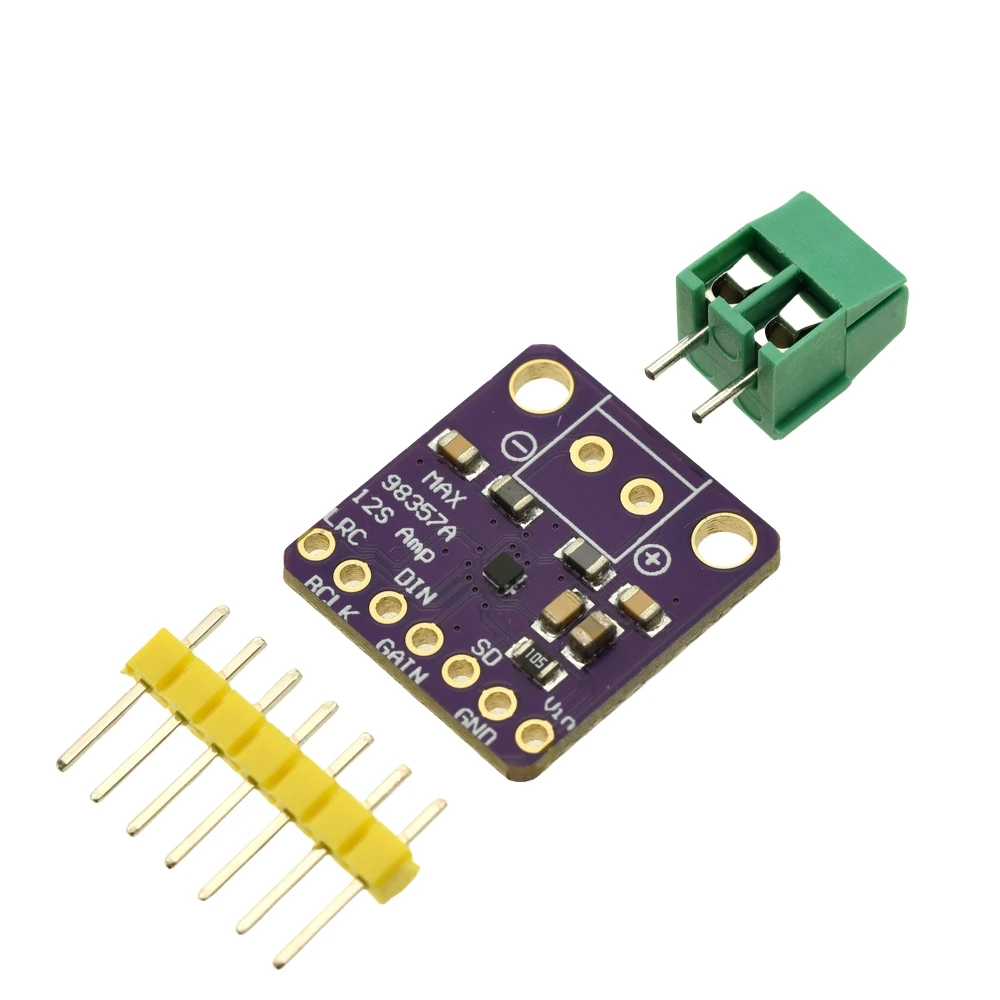

Als montierte und getestete Steckplatine, mit einem kleinen optionalen Kopfteil und einer 3,5-mm-Patchplatine.Wenn Sie den Kopf mit dem Anschluss verbinden müssen, führen Sie einige Schweißarbeiten durch.
Es verwendet den standardmäßigen I2S-Digital-Audioeingang und dekodiert das Signal nicht nur in ein analoges Signal, sondern verstärkt es auch direkt für den Ausgang zu einem Lautsprecher.Perfekt für die Bereitstellung kompakten, verstärkten Klangs, es benötigt 2 Verbindungen (I2sDAC+AMP) und vereint diese zu einer.
I2S (nicht zu verwechseln mit I2C), ein digitales Soundprotokoll, das zur Übertragung von Audiodaten auf einer Leiterplatte verwendet wird.Viele High-End-Chips und -Prozessoren verarbeiten den gesamten Audioinhalat im digitalen I2S-Format.Zur Eingabe oder Ausgabe von Daten werden dann drei oder vier Pins verwendet (Dateneingabe, Datenausgabe, Bit-Takt und Auswahl des linken und rechten Kanals).Normalerweise gibt es bei Audiogeräten einen DAC-Chip, der die I2S-Signale übernimmt und in ein analoges Signal umwandelt, das das Headset antreiben kann.
Dieser kleine Mono-Verstärker ist überraschend leistungsstark – er kann 3,2 Watt Leistung an einen 4-Ohm-Lautsprecher liefern (5 Volt Strom, 10 % THD).Im Mikrochip befindet sich ein D-Level-Controller, der im Spannungsbereich von 2,7 V bis 5,5 V Gleichstrom betrieben werden kann.Da AMP der Klasse D gehört, ist es sehr effizient und perfekt für tragbare und batteriebetriebene Projekte geeignet.Es verfügt über einen eingebauten Wärmeschutz und einen Überstromschutz, aber wir können kaum feststellen, dass es heißer wird.
Der Audioeingang entspricht dem I2S-Standard und kann 3,3V- oder 5V-Logikdaten verwenden.Die Ausgänge sind "gebrückt" – das bedeutet, dass sie direkt mit dem Ausgang verbunden sind, anstatt geerdet zu sein.Der Ausgang ist eine ~300-kHz-Rechteckwellen-Pulsweitenmodulation, die dann von der Lautsprecherspule "ausgemittelt" wird – es sind keine hohen Frequenzen zu hören.Das alles bedeutet, dass Sie den Ausgang nicht an einen anderen Verstärker anschließen können, er sollte die Lautsprecher direkt antreiben.
Es gibt einen Verstärkungsregler, der manipuliert werden kann, um die Verstärkung zu ändern.Standardmäßig liefert der Verstärker eine Verstärkung von 9 dB.Die Verstärkungsstufen können auf 3 dB, 6 dB, 9 dB, 12 dB oder 15 dB eingestellt werden, indem ein Pull-up-Widerstand oder Pull-down-Widerstand direkt angeschlossen oder die Verkabelung entsprechend angepasst wird.
Die Shutdown/Mode-Pins können verwendet werden, um den Chip in den Shutdown-Zustand zu versetzen oder um festzulegen, welcher I2S-Audiokanal über das Pipe mit dem Lautsprecher verbunden ist.Standardmäßig gibt der Verstärker den Stereomix (L+R) /2 als Monoausgang aus.Durch das Hinzufügen eines Widerstands können Sie ihn so einstellen, dass er nur nach links oder rechts ausgibt.
Geeignet für Raspberry Pi, Arduino Zero und jeden anderen Mikrocontroller oder Mikrocomputer mit I2S-Audioausgang.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

2.5V - 5.5V

Verlustleistung

3W

Betriebstemperatur

N/A

Anwendung

Computer

Paket

Module
