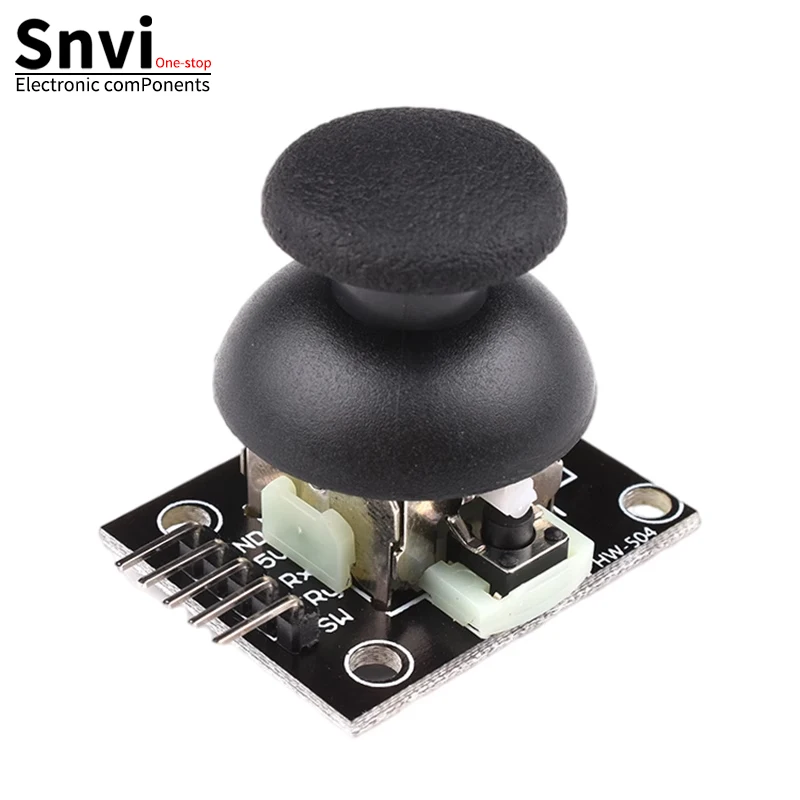

Snvi Dual-Achsen-XY-Joystick-Modul, höhere Qualität, PS2-Joystick-Steuerhebelsensor KY-023, Bewertung 4,9/5/für Arduino

Produktbeschreibung

Beschreibung: Assistent
Zweiachsiger Joystick-Sensormodul mit PS2-Potentiometer, mit (X, Y) 2-Achsen-Analogausgang, (Z) 1-Tasten-Digitalausgang.Mit der Arduino-Sensor-Erweiterungsplatine können Fernsteuerungen und andere interaktive Arbeiten erstellt werden.Zusätzlich wurde bei diesem Produkt, um Kunden eine einfachere Verbindung mit der Arduino-Erweiterungsplatine und anderen Standardschnittstellen zu ermöglichen, dafür gesorgt, dass die Schaltungen der X-, Y- und Z-Achse über separate Leitungen verfügen. Der Benutzer kann die spezielle 3-Pin-ARDUINO-Leitung direkt in die Erweiterungsplatine stecken.
Produktleistung
1.Eingangsspannungsbereich: DC 3,3V bis 5V
2.Ausgangssignal: Das Modul verfügt über einen speziellen bidirektionalen Analogausgang und eine digitale Ausgangsschnittstelle, wobei der Ausgangswert dem (X, Y) biaxialen Offset entspricht, der Typ ist analog; die Tasten, die der Benutzer drückt, sind für die Z-Achse bestimmt, deren Typ ein digitaler Schalter ist.
3.Der Arduino-Controller kann programmiert werden, die Sensor-Erweiterungsplatine kann angeschlossen werden, was kreative interaktive Fernbedienungsprojekte ermöglicht.
4.Der Kreuz-Joystick ist ein bidirektionaler 10K-Widerstand, bei dem der Widerstand mit der Änderung der Ausrichtung der Wippe variiert.Dieses Modul verwendet eine 5V-Stromversorgung, der ursprüngliche Zustand von X, Y zeigt eine Spannung von 2.5V oder so, wenn man in Pfeilrichtung drückt, steigt der gezeigte Spannungswert bis maximal auf 5V;Pfeile in die entgegengesetzte Richtung drücken, um die Spannung abzulesen, die Mindestspannung beträgt 0V.
Anleitung: Assistent
In der Einführung zur Nutzung schauen wir uns zunächst an, wie es funktioniert, was wir für sehr hilfreich halten. Es gibt eine Funktion, die im folgenden Diagramm dargestellt ist
Tatsächlich ist dieses Modul ein Potentiometer, dessen x-, y-dimensionale Daten aus dem Ausgangsanschluss die analoge Spannung auslesen.Diese Abbildung zeigt nicht die oben genannten z-dimensionalen Daten, die z-dimensionale Ausgabe besteht nur aus 0 und 1 und kann über einen Knopf erreicht werden.Alles in allem ist es eine Kombination aus Potentiometer und Knopf.Im Arduino nutzen wir die x- und y-Dimension, für deren Werte wir zwei analoge Ports erhalten, um deren Werte auszulesen, während die z-Dimension mit dem digitalen Port verbunden ist, der mit Strom und Masse verbunden ist.
Testprogramm
Int JoyStick_X = 0; // x
Int JoyStick_Y = 1; // y
Int JoyStick_Z = 3; // Schlüssel
Leere Einrichtung () {pinMode (JoyStick_X, INPUT)
PinMode (JoyStick_Y, INPUT)
PinMode (JoyStick_Z, INPUT)
Serial.begin (9600); // 9600 bps}
Y = analogRead (JoyStick_Y); z = digitalRead (JoyStick_Z); void loop () {int x, y, z
Serial.print (x, DEC); Serial.print ("")

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
