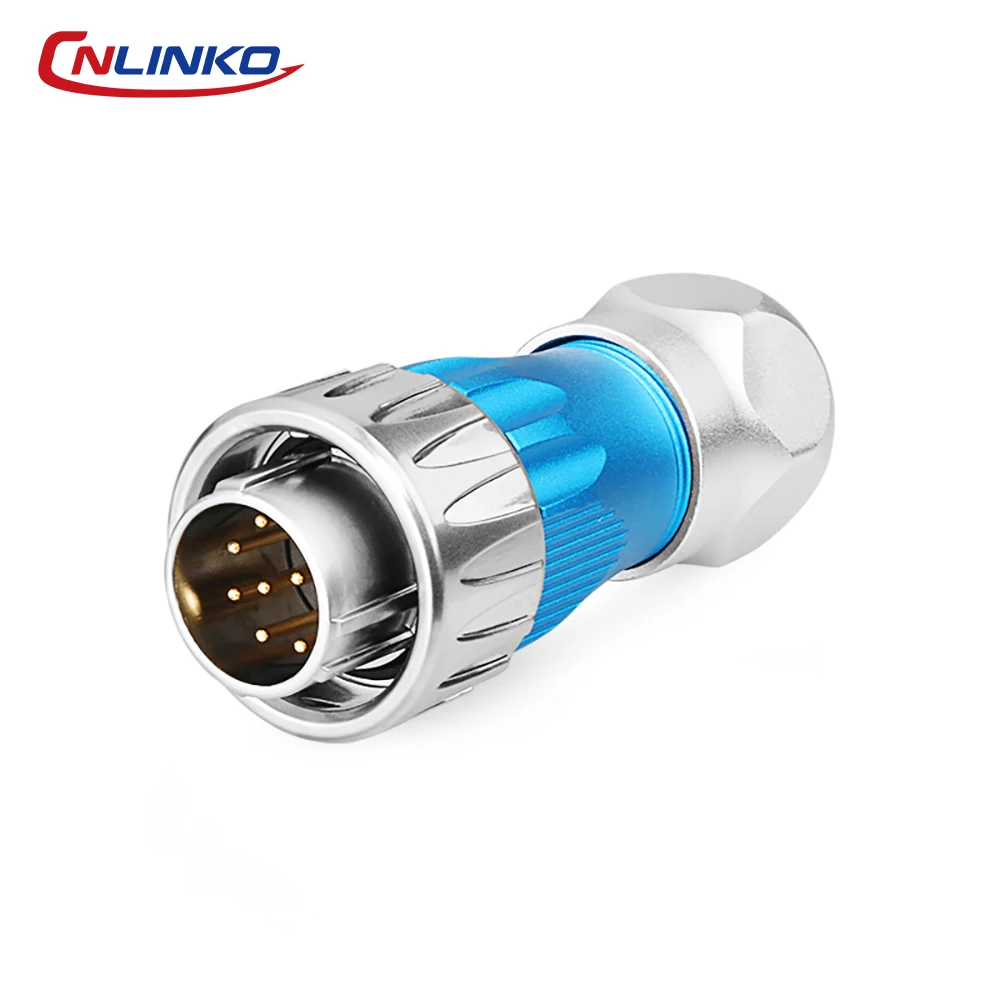

CNLINKO DH24 3-24-poliger wasserdichter Rundsteckverbinder IP68 25A 500V Metallgehäuse Löttyp Vierlochflansch mit Bajonettverschluss

Produktbeschreibung

Funktionen

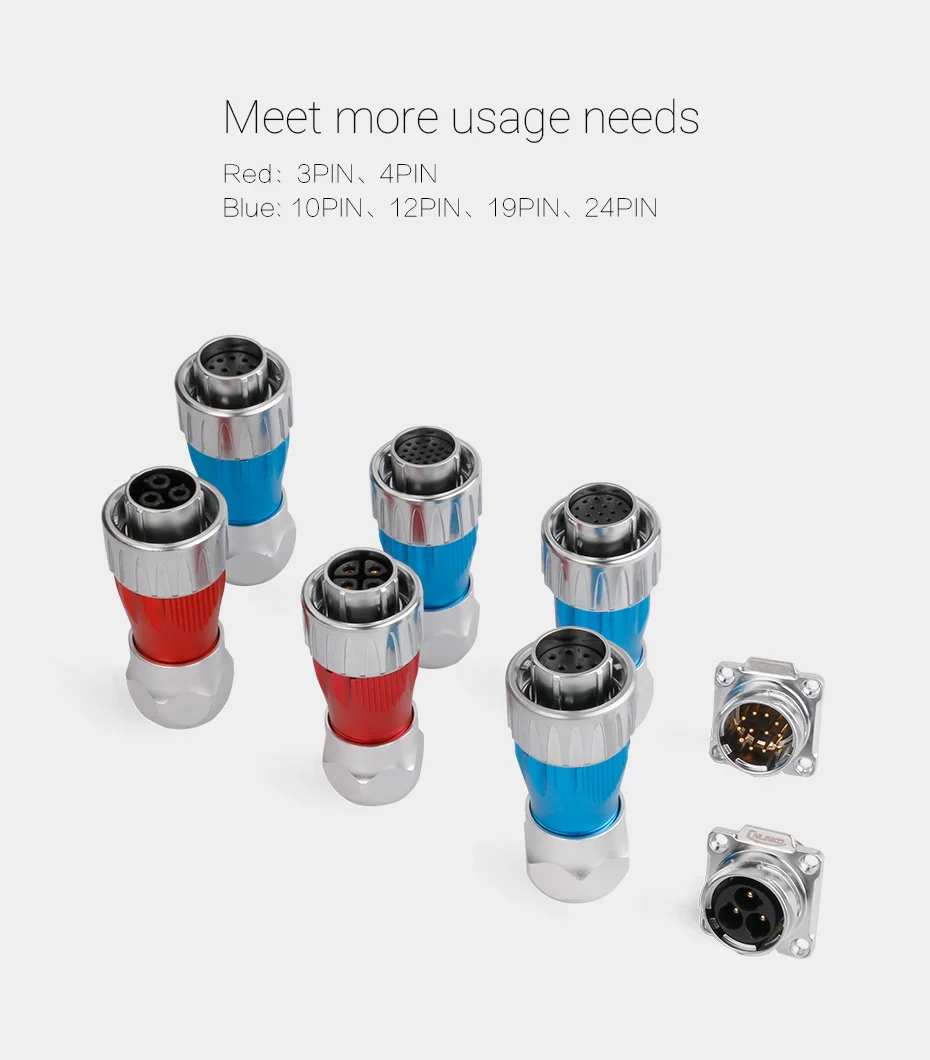

1.Flexible 3-24-Pin-Konfigurationen für Strom und Signal – Erhältlich mit 3 bis 24 Pin-Optionen, um den unterschiedlichen Strom- und Signalanforderungen gerecht zu werden.Geringere Pin-Zahlen bewältigen bis zu 25A/500V für Hochleistungsanwendungen, während höhere Pin-Zahlen für die Mehrfachsignalübertragung optimiert sind.
2.Hochleistungs-25A/500V mit verlustarmem Übertragungsprozess – Ausgelegt für einen Dauerstrom von bis zu 25A und eine Wechselspannung von 500V, mit einer Spannungsfestigkeit von 2000V.Ein Kontaktwiderstand von ≤1,0mΩ und ein Isolationswiderstand von >500MΩ gewährleisten eine stabile, verlustarme Stromversorgung für anspruchsvolle Industrieausrüstungen.

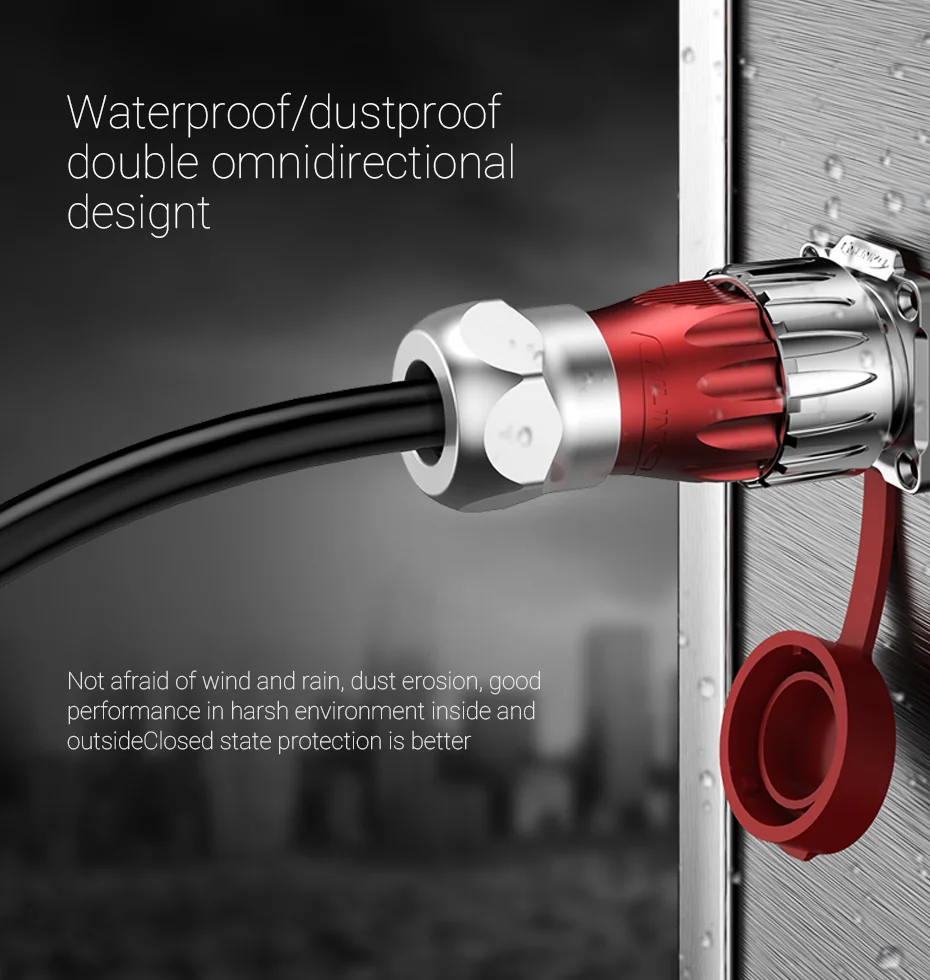

3.Robuster IP68 wasserdichter und staubdichter Schutz – Nach dem Verbinden hat dieser Stecker die Schutzklasse IP68, ist absolut staubdicht und hält dem dauerhaften Eintauchen in Wasser stand.Die robuste Abdichtung gewährleistet zuverlässige Leistung in rauen Industrie-, Schifffahrts- und Außenbereichen, wo Feuchtigkeit eine ständige Bedrohung darstellt.

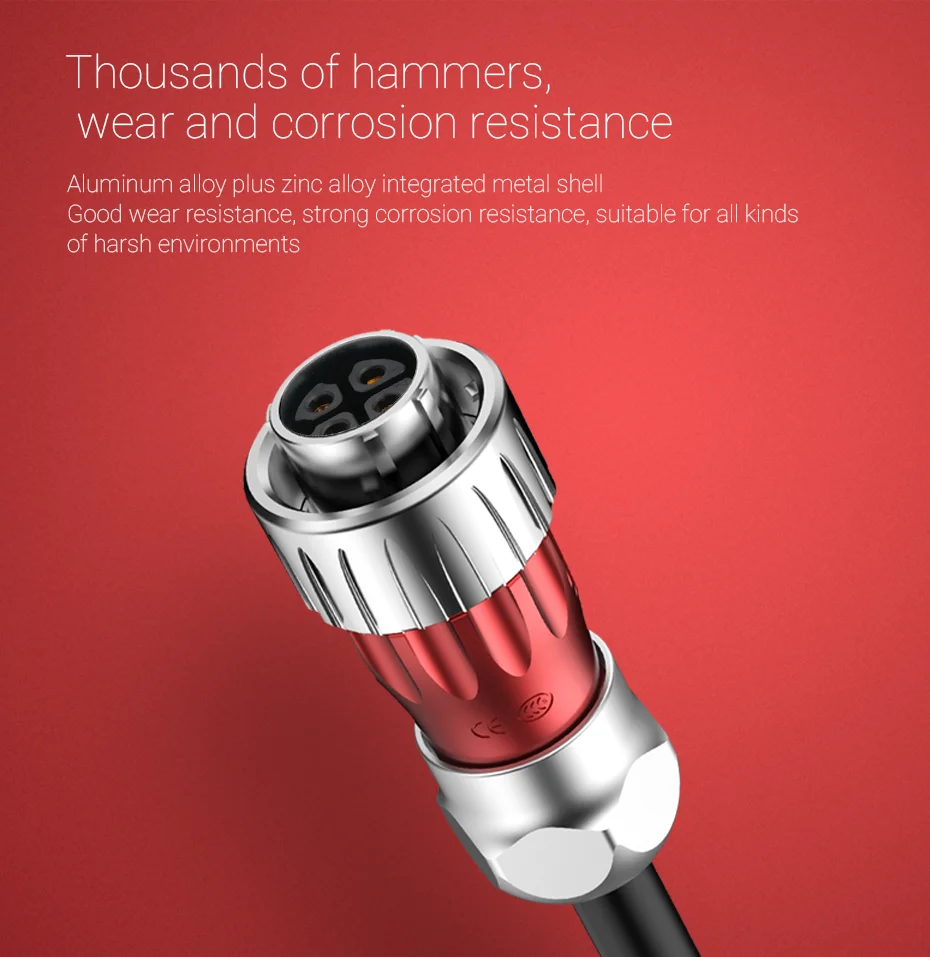

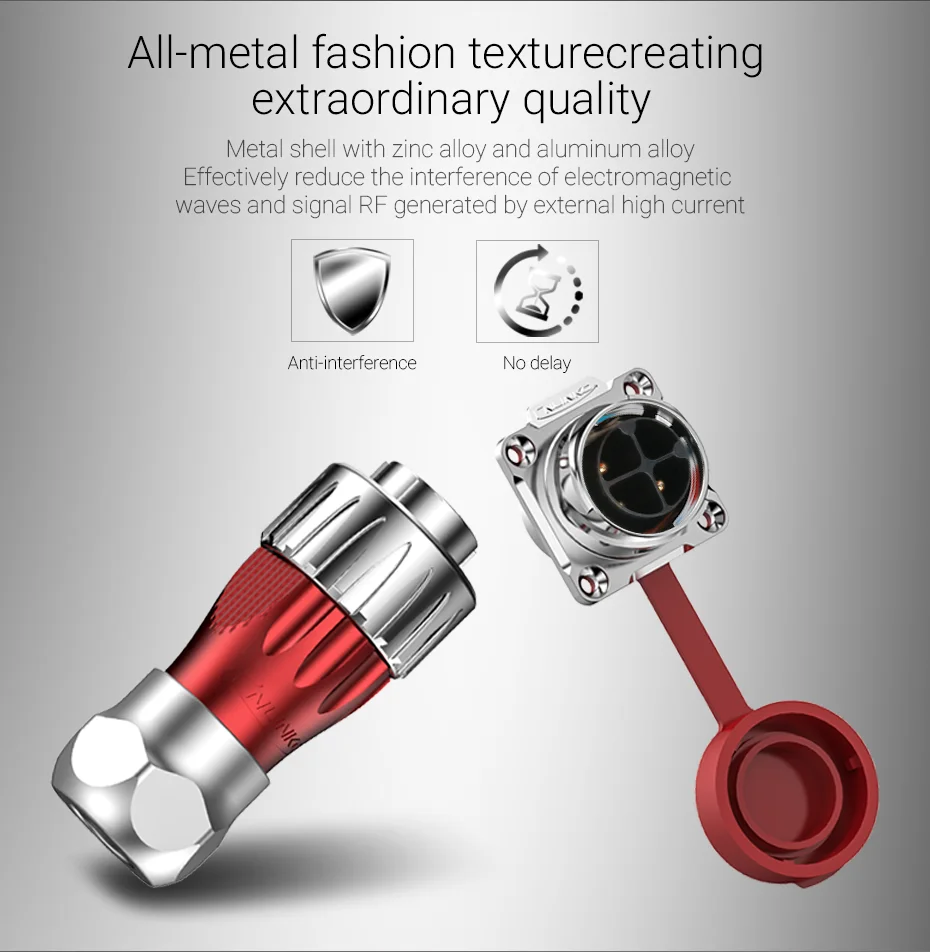

4.Robustes Ganzmetallgehäuse mit EMI-Abschirmung – Gefertigt aus einer hochfesten Zinklegierungs-Hülle, die außergewöhnliche Korrosionsbeständigkeit, Stoßschutz und mechanische Stabilität bietet.Das Metallgehäuse bietet eine effektive elektromagnetische Interferenzabschirmung für eine stabile Signalübertragung in anspruchsvollen Umgebungen.

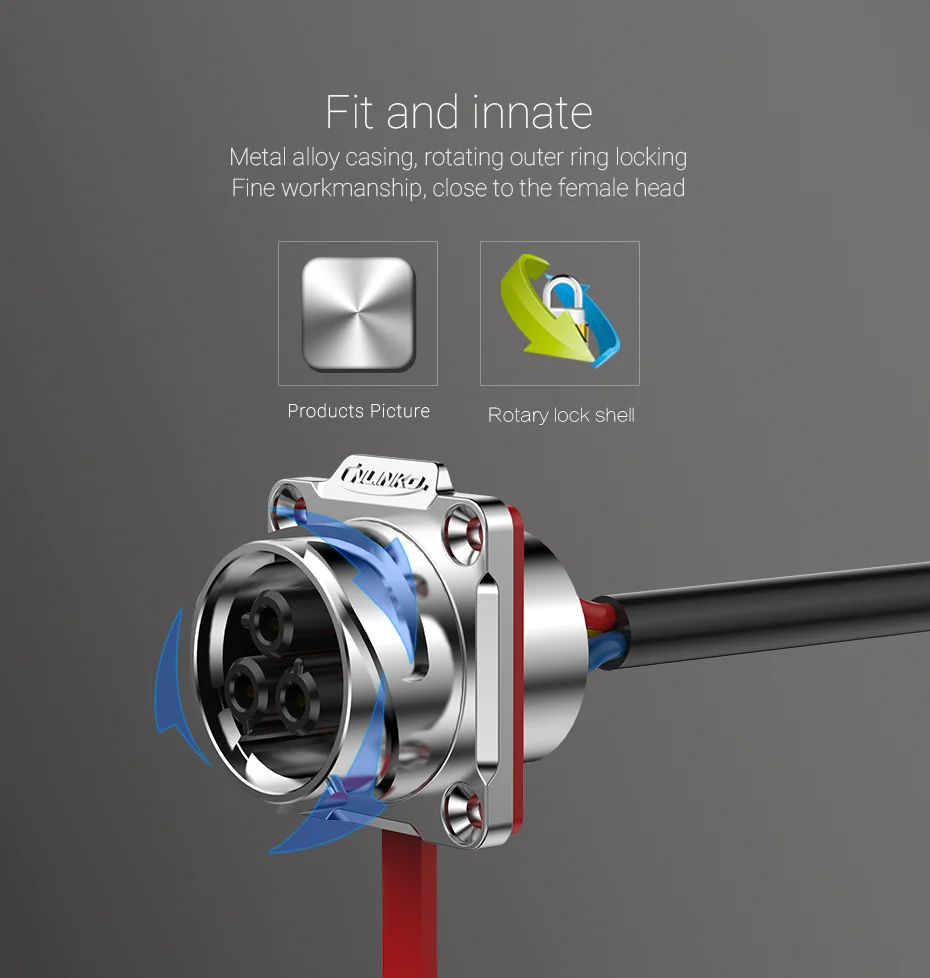

5.Sicherer Bajonettverschluss & Lötanschluss – Verfügt über einen robusten Spiralbajonett-Verschlussmechanismus (1/4 Drehung) mit Dreipunktverriegelung, der eine Trennkraft von ≥500N für vibrationsbeständige Verbindungen bietet. Lötklemmen sorgen für dauerhafte Verbindungen mit geringem Widerstand. Der Vierloch-Flanschsockel ermöglicht eine sichere Paneelmontage. Unterstützt ≥2.000 Steckzyklen bei -40 °C ° C bis +120 ° C.

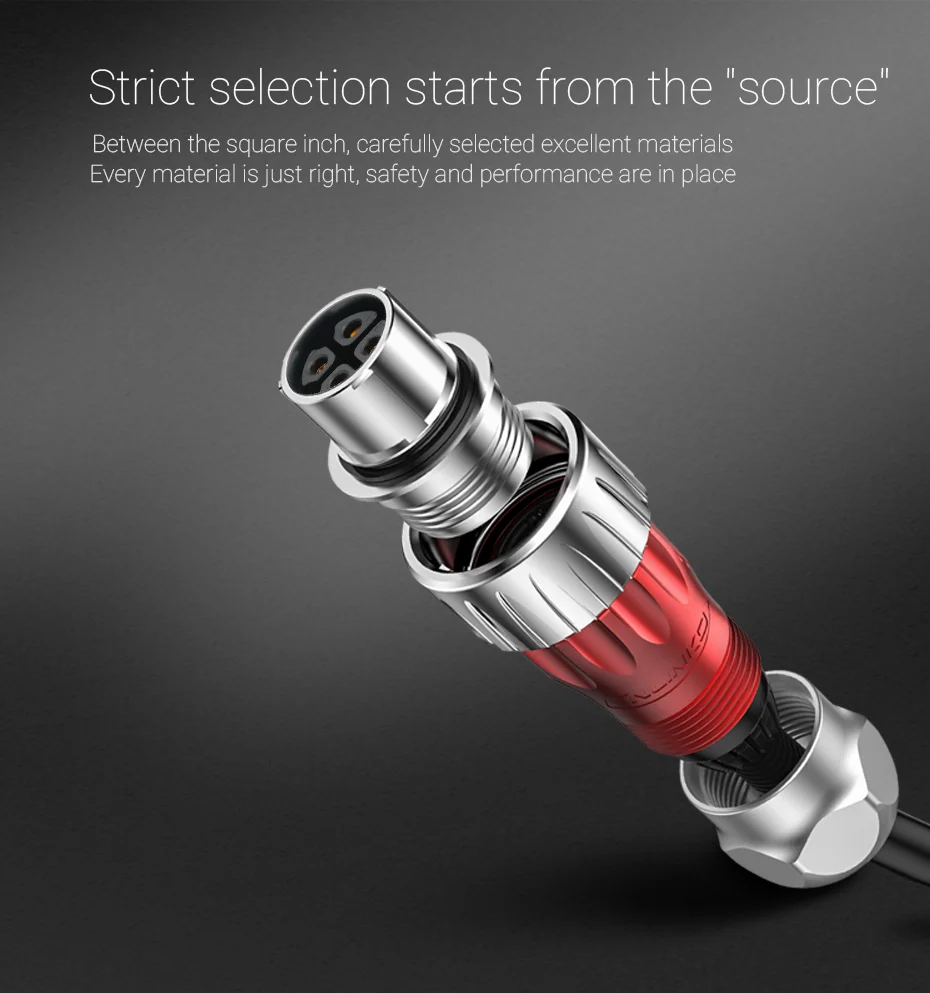

Produktdetails in Bildern

Produkteigenschaften

Markenname

cnlinko

Spannung

Benutzerdefinierte Bearbeitung

Ist drahtlose Funktionalität enthalten?

Nein

Ursprung

CN (Herkunft)

Ist eine Batterie im Lieferumfang enthalten?

Nein

Hochbetriebenes Chemikalienunternehmen

Keine

EU LVD-Spannung

Hochspannung: Über 50 VAC oder 75 VDC

Spannung

1V 2V 4V 5V 12V 12V usw. oder benutzerdefiniert

Modellnummer

DH-24 Metal Four-hole Socket Connector

Zertifizierung

CE

Zertifizierung

RoHS-Konformität

Zertifizierung

UL

Zertifizierung

WEEE

Rated Current(3-4pin)

25A

Rated Current(10-12pin)

10A

Rated Current(14-24pin)

5A

Working Voltage(3-4pin)

500V AC

Working Voltage(10-14pin)

400V AC

Working Voltage(19-24pin)

250V AC

Wire Guage(3~4pin)

2.5~4.0mm²/14~12AWG

Wire Guage(10~12pin)

1.0~1.5mm²/ 18~16AWG

Wire Guage(14~24pin)

0.34~0.5mm²/22~20AWG

Cable O.D Range

10.5~14.0mm

Assembly Cable

Soldering

Withstanding Voltage(3-14pin)

2000V AC

Withstanding Voltage(19-24pin)

1500V AC

Shell Material

Zinc Alloy

Contact Material

Copper Alloy(Gold-plated )

Operating Temperature

40℃~+120℃

Mechanical Life(Min.)

2000 Cycles

Item Type

Male Plug+Female Four-hole Socket,Male Plug,Female Four-hole Socket

Gender

Male+Female

Category

Connectors

Size

M24
