5V 1A Boost Step-Up Strommodul Micro USB Typ-C Lithium-Batterie-Ladeplatine Überladeschutz LED-Anzeige 134N3P DIY
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–16 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Produktbeschreibung
Der Energiemanagement-Chip ist 134N3P TP4223 134R2P.Die drei Funktionsparameter sind genau gleich.Der Laden versendet nach dem Zufallsprinzip.

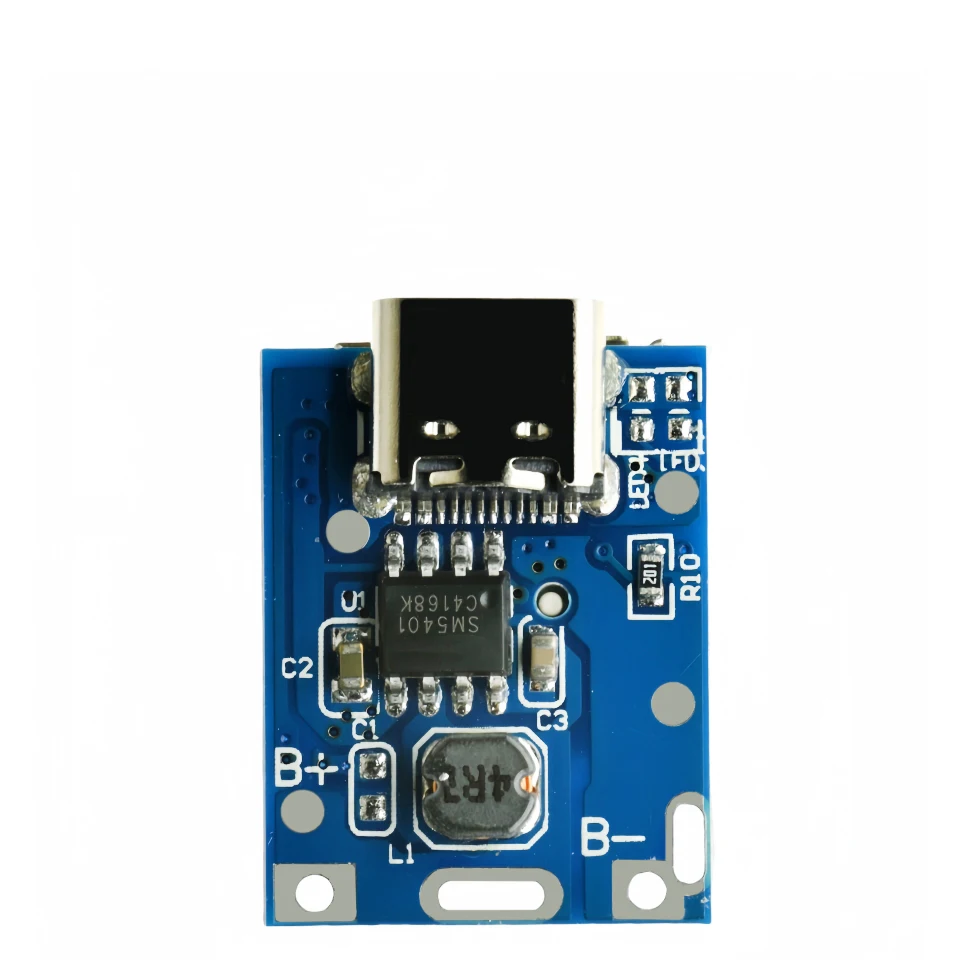

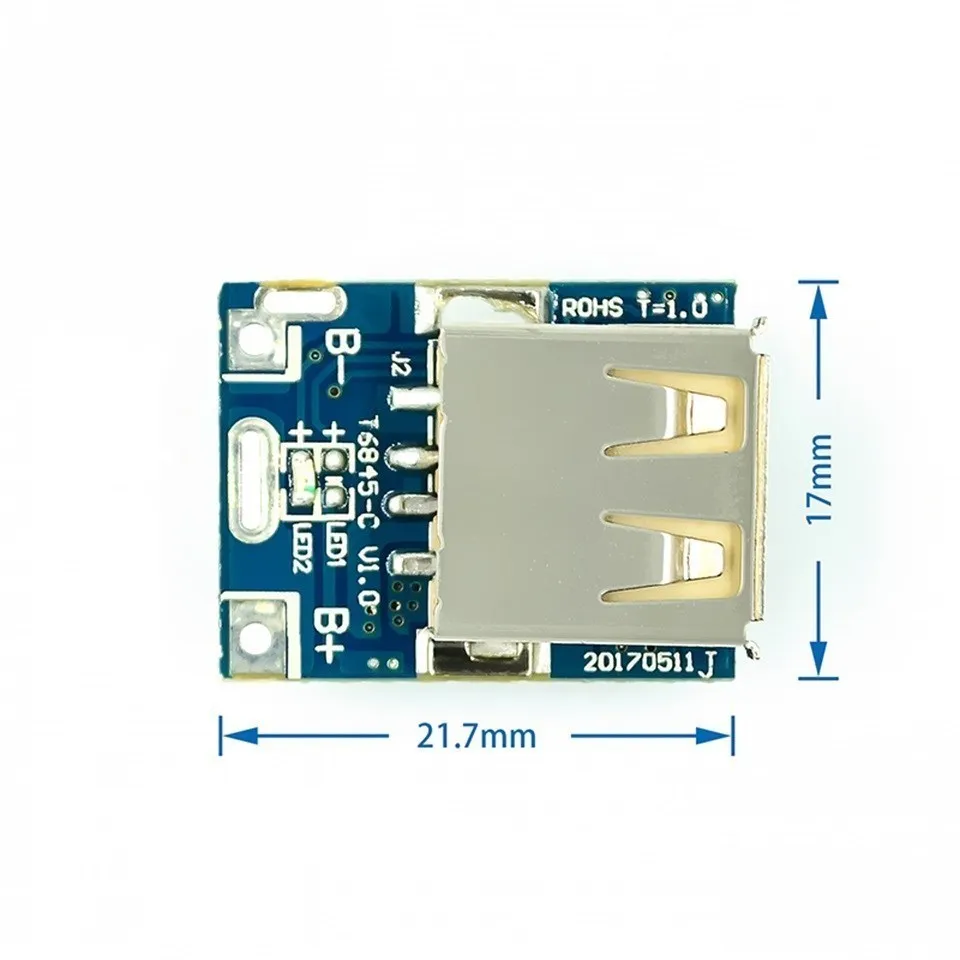

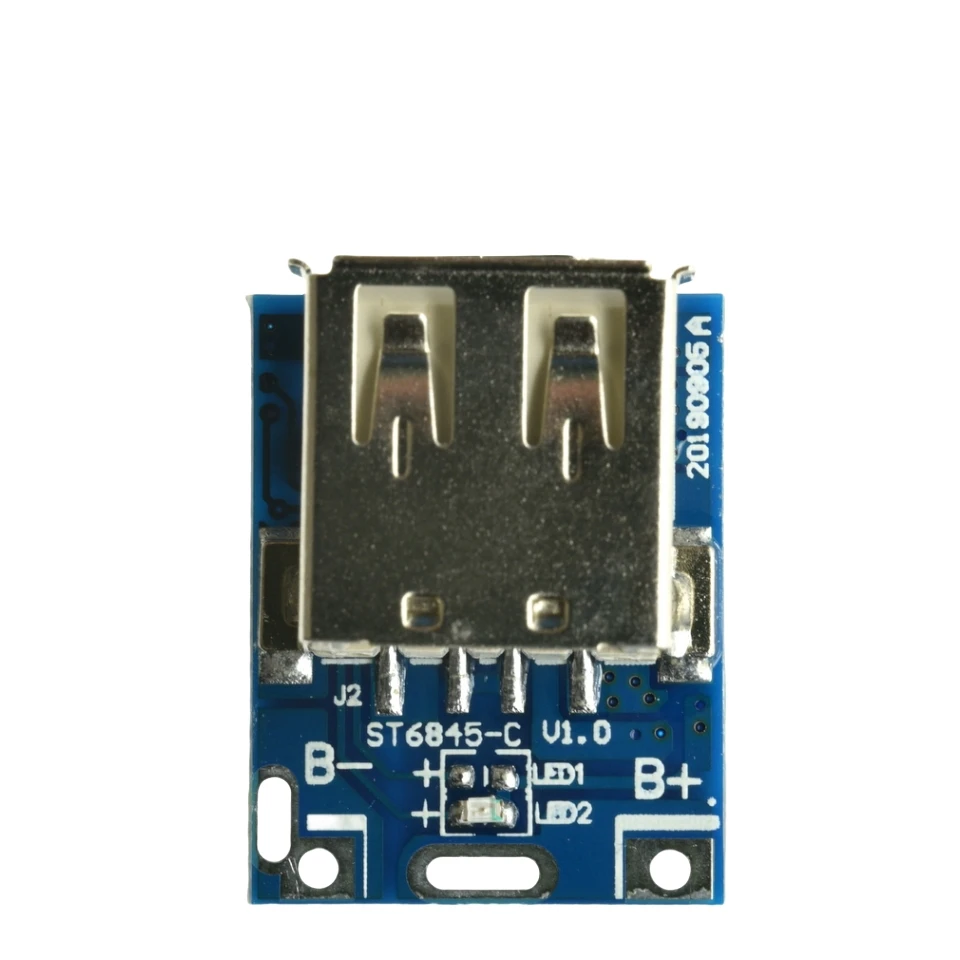

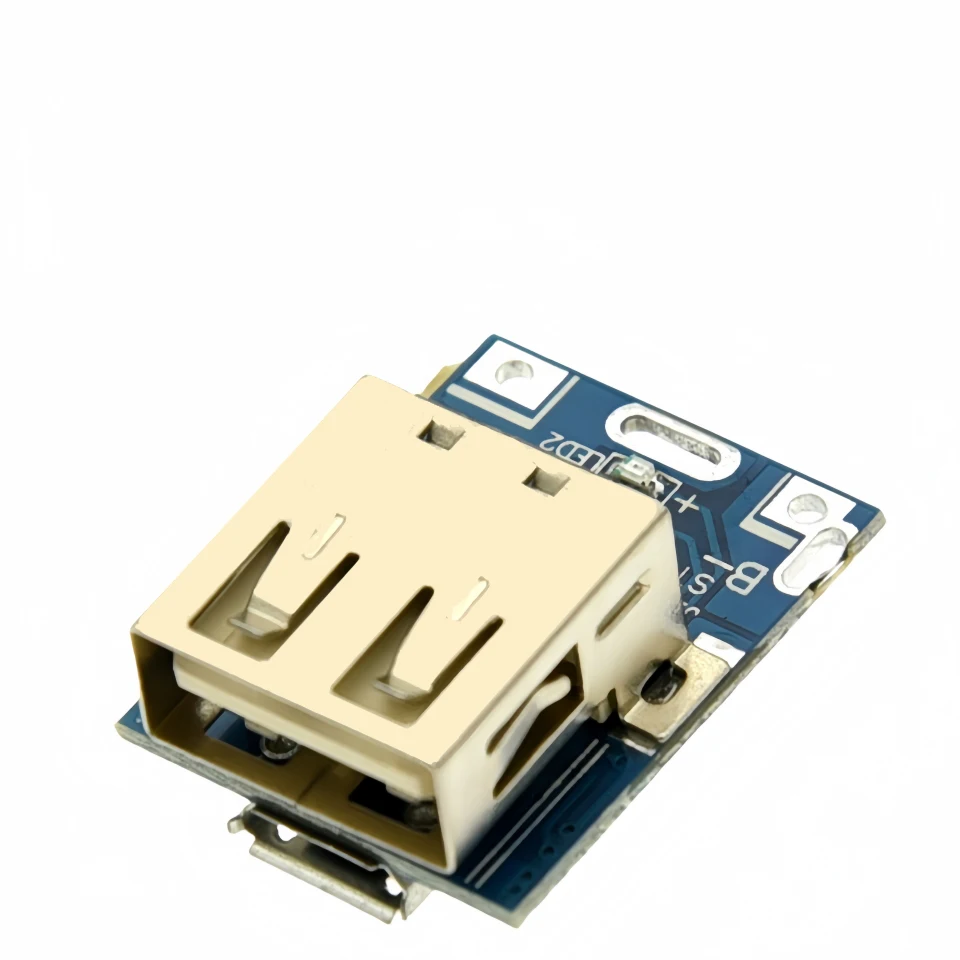

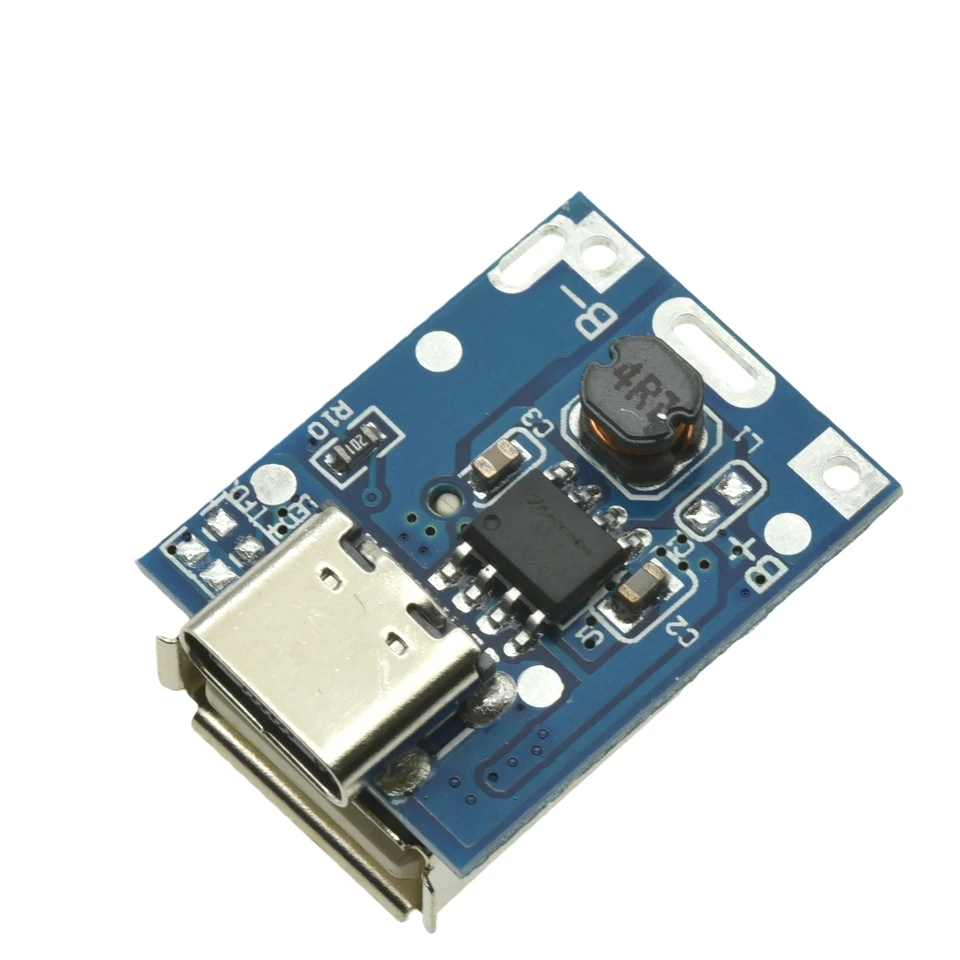

5V-Boost-Board Lithium-Batterie-Ladeschutz-Board Parfüm-Boost-Board Hauptplatine 134n3p Lösung DIY-Ladegerät mit Android-Telefon-Ladeanschluss und USB-Ausgangsanschluss
Das rote Lade-Licht blinkt.
Das blaue Entladungslicht blinkt.
Übersicht
134n3P ist eine Single-Chip-Lösung, die speziell für mobile Stromversorgung entwickelt wurde.Es integriert ein Lademanagementmodul, ein Entlademanagementmodul, ein Leistungserkennungs- und LED-Anzeigemodul sowie ein Schutzmodul.Maximaler Ladestrom und maximaler Entladestrom 1A.134N3P integriert nahezu alle Sicherheitsschutzfunktionen wie den Lademodus mit konstanter Temperatur, Übertemperaturschutz, Überlade- und Tiefentladeschutz, Ausgangsüberspannungsschutz, Ausgangsüberlastungsschutz, Ausgangskurzschlussschutz usw.um sicherzustellen, dass der Chip und die Lithium-Ionen-Batterie sicher sind.Gleichzeitig ist die 134N3P-Anwendungsschaltung einfach, und es werden nur wenige Komponenten benötigt, um das Lade- und Entlademanagement zu realisieren.
Funktionen
Lade- und Entladestatusanzeige
Eingebauter Lade- und Entladungs-Power-MOS
Eingangsspannung: 3,7V ~ 5,5V
Ladestrom: max. 1A
Ausgangsstrom: max.1A
Ausgangsspannung: 5V
Entladeschlussspannung der Batterie: 2,9V
Voreingestellte Ladespannung von 4,2 V mit einer Genauigkeit von ± 1 %.
Entladungseffizienz: 85% (Eingang 3,7V, Ausgang 5V / 1A)
8uA Standby-Strom
Integriertes Lade- und Entlademanagement
Intelligente Temperaturregelung und Übertemperaturschutz
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- SZYTF
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Modul
- Versorgungsspannung
- 3.7-5.5V
- Verlustleistung
- 5W
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- 40 - 85
- Anwendung
- Power Bank
