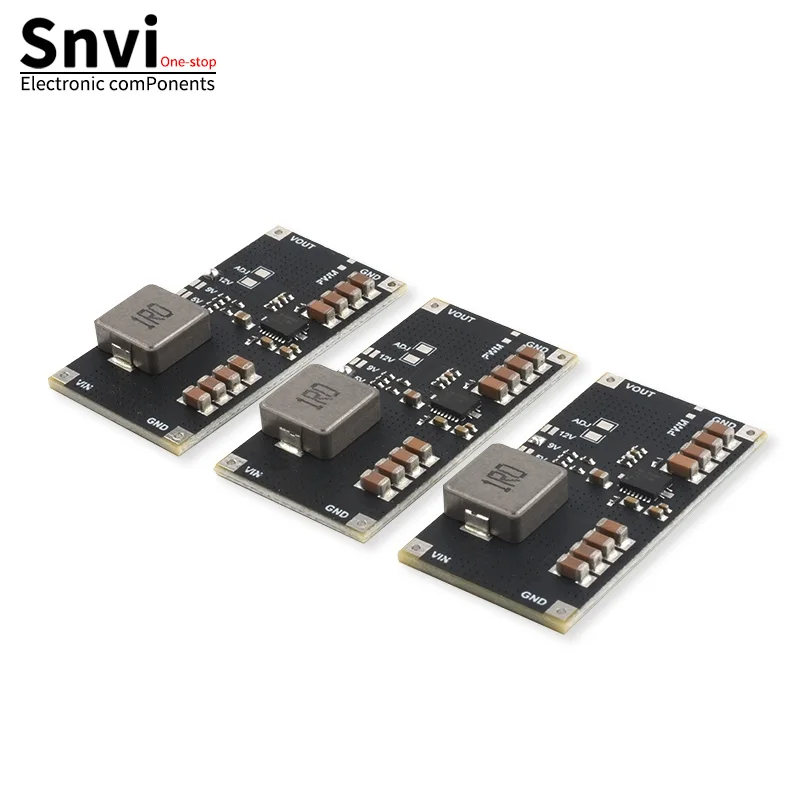

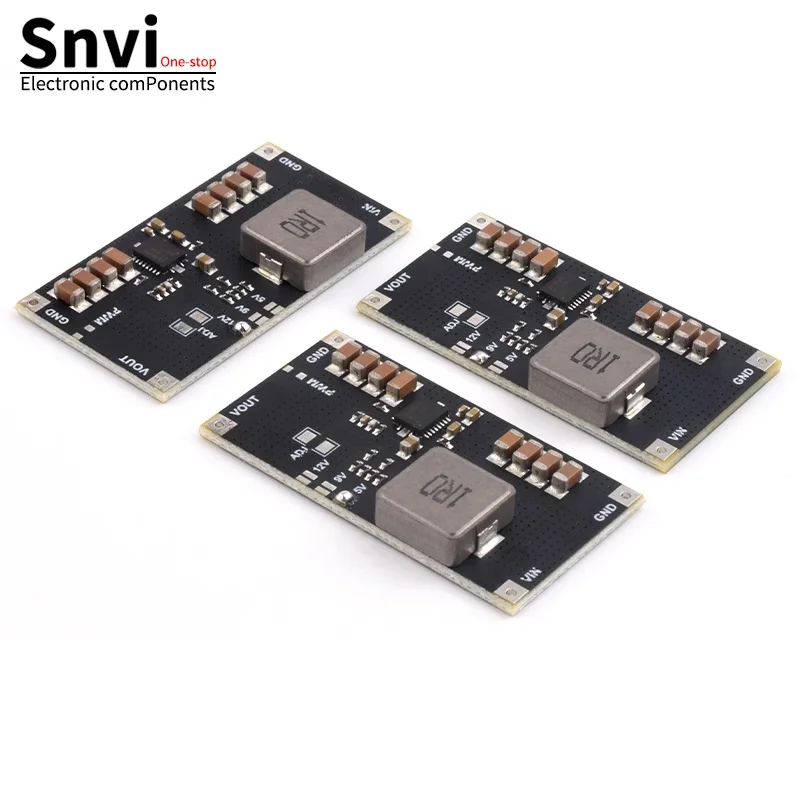

Snvi TPS61088 DC-DC-Boost-Konvertermodul Hochleistungs-Aufwärtsregler 5V 9V 12V 10A Lithium-Batterie-Stromversorgungsplatine

Produktbeschreibung

Produktinformationen
【Produkteinführung】
Dieses Modul verwendet die Leistungschiplösung TI TPS61088, die sich durch stabile Leistung und geringe Restwelligkeit auszeichnet.Es verfügt über eine Schaltstromkapazität von 10A und eine Schaltfrequenz von ca. 1 MHz.Das Modul bietet zwei Betriebsmodi, PWM und PFM, die die Benutzer selbst einstellen können (standardmäßig im PFM-Niedrigenergiemodus geliefert).Es ist mit hochwertigen Tantal-Kondensatoren (einstellbare Version) und Hochstrom-Induktoren ausgestattet.Die Verwendung hochwertiger Komponenten verbessert die Leistung und Stabilität des Moduls zusätzlich.
Selbst bei Hochleistungsanwendungen behält dieses Modul eine Stabilität bei, die die meisten anderen Boost-Module nicht erreichen können.Es ist eine ausgezeichnete Wahl für Benutzer, die die Spannung von mehreren parallel geschalteten Lithiumbatterien auf 5V mit einem Ausgangsstrom von 4A/5A erhöhen müssen.Ebenso ist eine Erhöhung auf 9V/12V ebenfalls machbar.Die maximale Ausgangsleistung kann 30W erreichen.Bei der Ausgabe von 9V oder 12V bei relativ großen Strömen müssen Benutzer lediglich für eine ordnungsgemäße Wärmeableitung sorgen, um eine gute Ausgangsrippel bei Last zu erzielen.
Sofern nicht anders angegeben, werden die folgenden Parameter im PWM-Modus (empfohlenem Betriebsmodus) getestet.
Produktparameter
ModultypSchaltnetzteil, Boost-Stromversorgung
Eingangsspannung: DC2,7-12V
Eingangsstrom9A (max.)
AusgangsstromWird durch die Eingaben bestimmt, siehe nachfolgende Anweisungen für die Berechnung.
AusgangsspannungDC4,5-12,6V
Ausgangsleistung30W (max.) - Maßnahmen zur Wärmeableitung erforderlich
SchaltfrequenzCa.1 MHz
BetriebsmodiPWM / PFM
Die folgenden Parameter werden gemessen, wenn der Boost-Wert im PWM-Modus auf 9V eingestellt ist, zur Orientierung für den Benutzer.
Ruhestrom15-65mA (PWM-Modus)
200uA-600uA (PFM-Modus)
Ausgangsrippel30mVpp (ohne Last)
Ausgabeeffizienz92 % (max.)

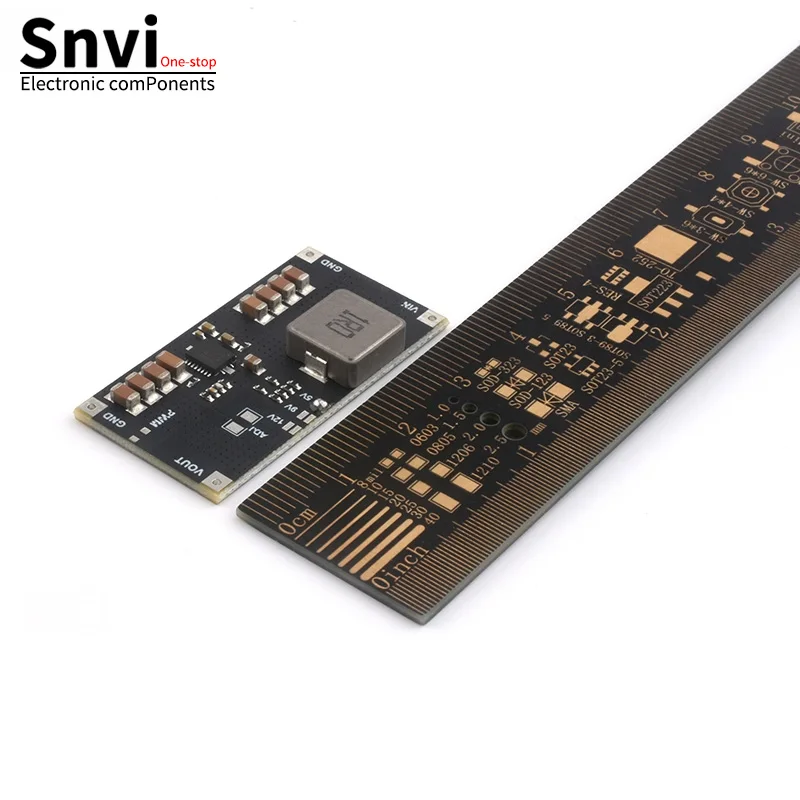

HinweisDie Maße werden manuell gemessen, daher kann es zu geringfügigen Abweichungen kommen.Abhängig vom tatsächlichen Produkt.

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
