Snvi STM32F103C8T6 STM32F030C8T6 APM32F103CBT6 ARM STM32 Micro TYPE-C System-Entwicklungsboard-Modul für Arduino

Produktbeschreibung

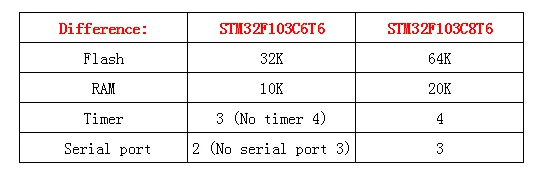

STM32F103C8T6 unterscheidet sich von STM32F103C6T6.
Dies ist ein Kernchip basierend auf der CS32F103C8T6 ARM-Kernplatine, die folgenden Merkmale aufweist
1. Die Platine basiert auf dem einfachsten MCU-Schaltkreis, einem 8M- und 32768-Quarzschaltkreis sowie einem USB-Stromversorgungsschaltkreis.
2. Die Hauptplatine ist in zwei Reihen unterteilt, die alle I/O-Ports verbinden.
3, mit SWD-Simulations-Debug-Download-Schnittstelle, einfach und bequem, schnelle Fehlerbehebung.
4. Durch die Verwendung der Micro-USB-Schnittstelle können Sie USB-Kommunikation und Stromversorgung durchführen. Die USB-Schnittstelle ist kompatibel mit der gängigen Schnittstelle für Ladeadapter von Android-Mobiltelefonen.
6, RTC-Kristall der Marke Epson, leicht zu starten, stabiler.
7, mit Doppelstift, aber der Stift ist nicht standardmäßig verschweißt, der Benutzer kann seine eigene Schweißrichtung entsprechend seinen Anwendungsszenarien wählen.Wenn Schweißarbeiten erforderlich sind, informieren Sie bitte den Besitzer.
Keil kann zum Kompilieren verwendet werden, der IAR-Compiler kann über die J-Link- oder USART1-Verfahren heruntergeladen werden, die Verfahren sind für den Besitzer und zum Debugging bestimmt, bei Problemen kann man den Besitzer konsultieren.
Chip-Beschreibung
1, 32F103C8T6
Gehäusetyp: LQFP
Anzahl der Pins: 48
Kernel: Cortex-M3
Betriebsfrequenz: 72 MHz
Speicherressourcen: 64 KB Flash, 20 KB SRAM
Schnittstellenressourcen: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O-Ports
Analog-Digital-Wandlung: 2x ADC (12-Bit / 16-Kanal)
Timer: 3 allgemeine Timer und 1 erweiterter Timer
Debug-Download: Unterstützt JTAG / SWD-Debug-Schnittstelle zum Herunterladen, Unterstützung für IAP.

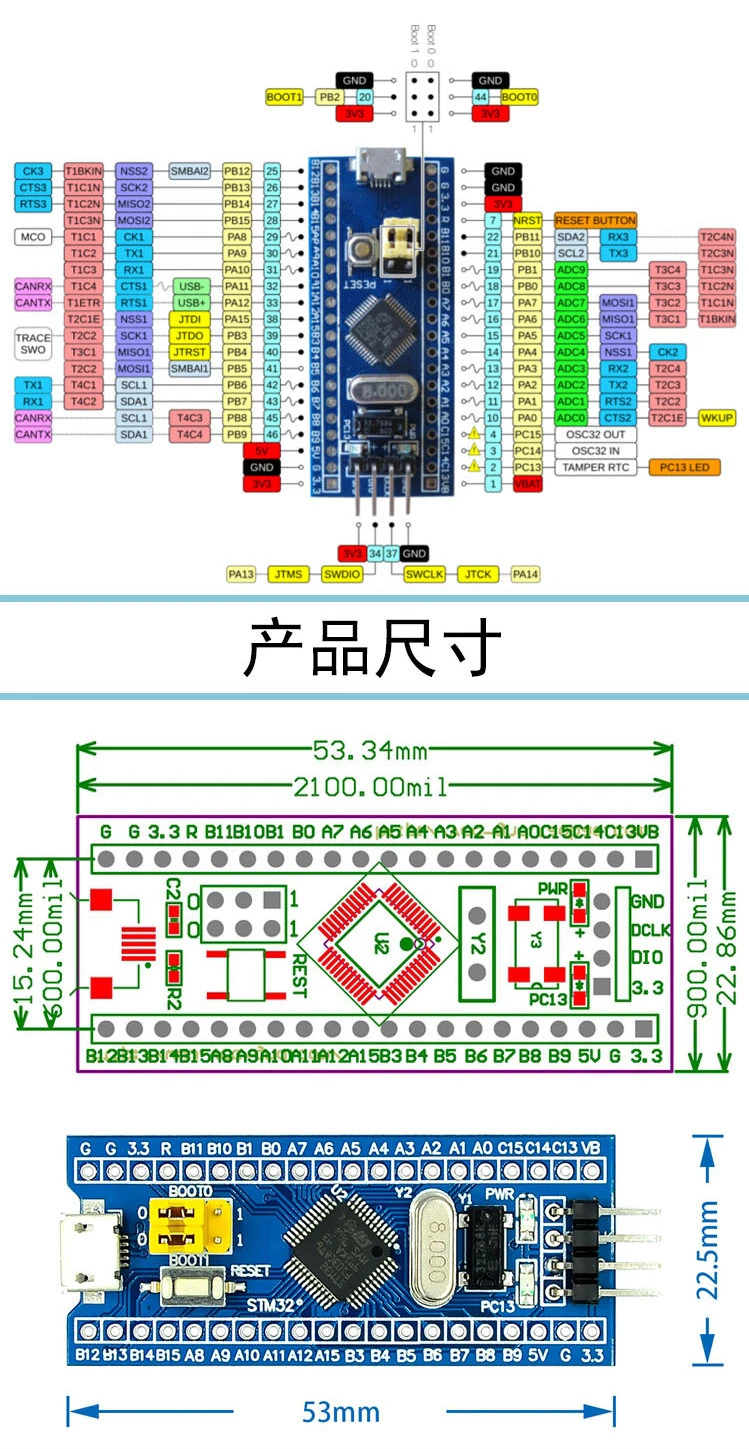

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
