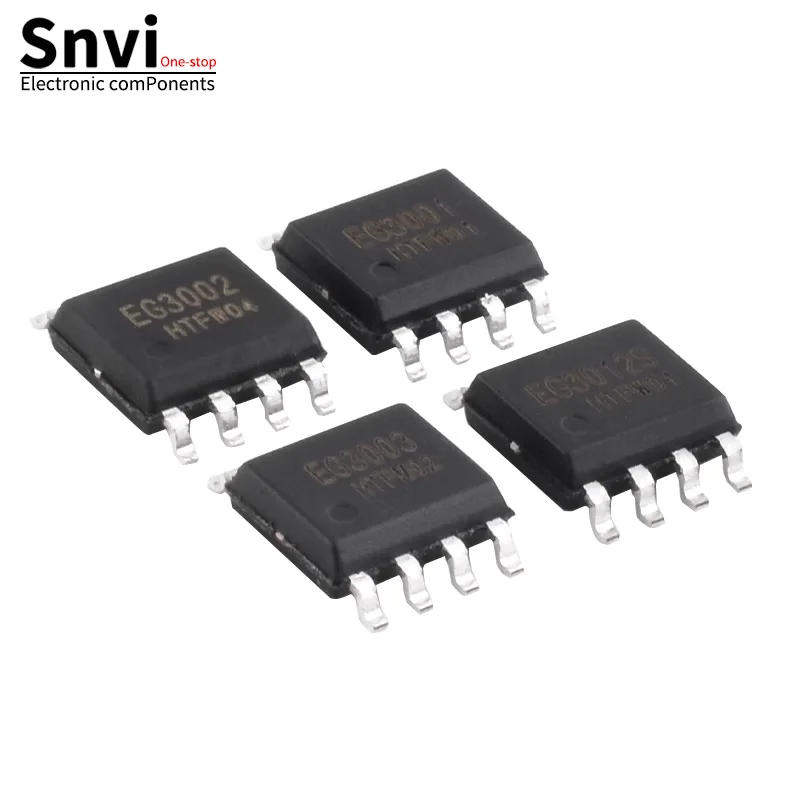

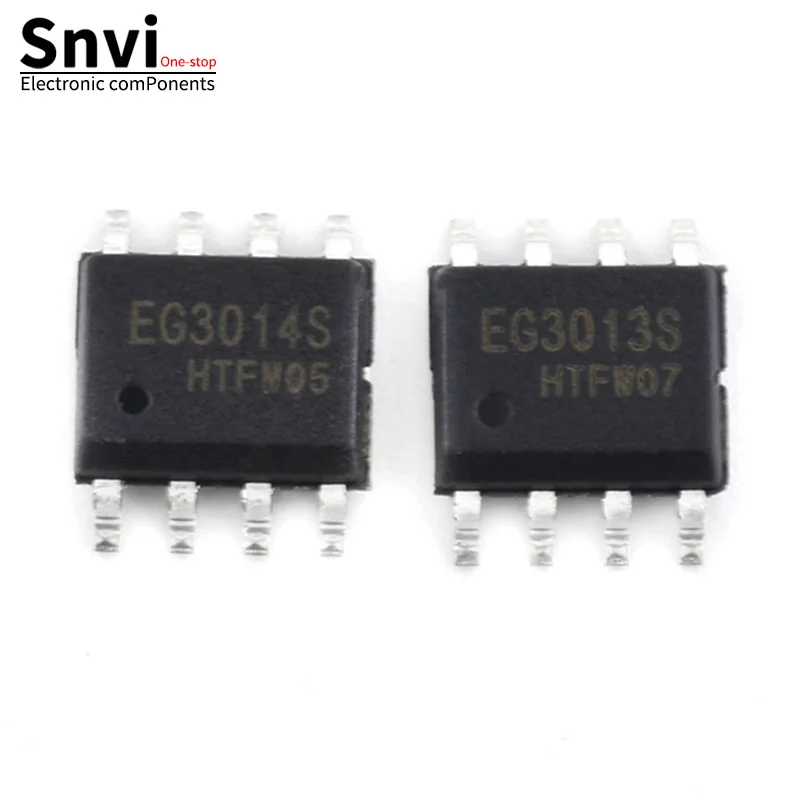

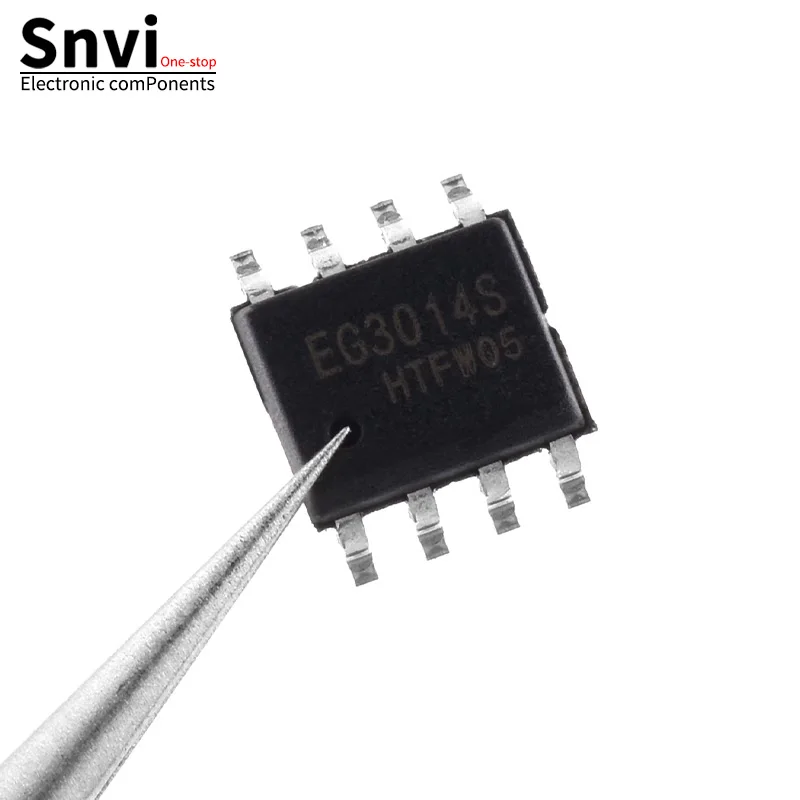

Original EG3001, EG3002, 3003, EG3012S, EG3013S, EG3014S, EG3112, 3113

Produktbeschreibung

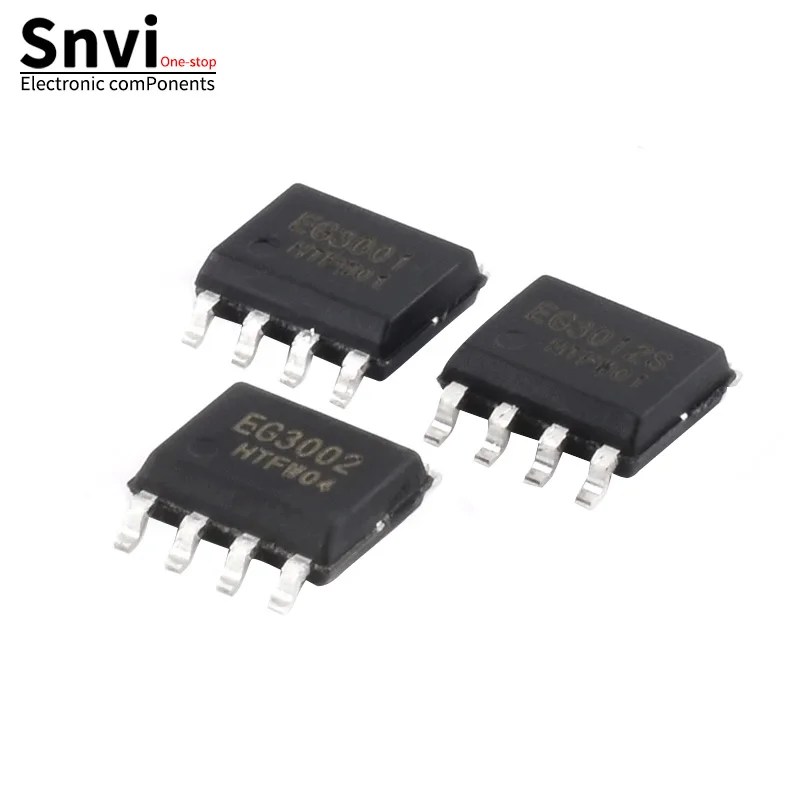

1.EG/EGmicro EG3001/EG3002 SOP8
Produktübersicht
Es ist ein kostengünstiger einkanaliger Leistungs-MOSFET oder ein spezieller Treiberchip für Hochleistungs-Bipolartransistoren auf Gate- oder Base-Ebene.Es integriert intern eine Eingangslogiksignalverarbeitungsschaltung, eine SD-Schnellabschaltverarbeitungsschaltung und eine Hochstrom-Ausgangssteuerschaltung.Es wird speziell in Leistungswandlern und Hochleistungs-MOSFET-Treiberschaltungen eingesetzt.Der Spannungsbereich des EG3001-Netzteils beträgt +3V-30V, mit einem Ruhestrom von weniger als 2mA.Die Ausgangsstruktur verfügt über einen unabhängigen OUT-Pin für die Ausgangsspannung und einen OUTS-Pin für den Ausgangsstrom, die verwendet werden können, um die Anstiegs- und Abfallzeit des Eingangs zum G-Pol des MOSFET-Transistors unabhängig voneinander einzustellen.
Produktmerkmale
Spitzenstrom des Quellendrives bis zu 1A und Spitzenstrom des Absenderdrives bis zu 1,2A.
Großer Eingangsspannungsbereich: +3V-+30V
Der Eingangspin IN kann einer Eingangsspannung von bis zu +30V standhalten.
Geringer Eingangsstrom
Logikeingang — 200μA (typischer Wert)
Logik-0-Eingang — 0μA (typischer Wert)
Unabhängige Quellenstrom- und Senkenstrom-Ausgangsstrukturen können die Anstiegs- und Abfallphasenzeiten unabhängig voneinander anpassen.
Die Abschaltgeschwindigkeit des 3002 ist relativ langsam, und ein externer Desätturations-Schutzkomparator kann bei der Anwendung weggelassen werden.
Der SD-Pin realisiert die Abschaltsteuerung und kann für Kurzschluss- oder Überstromschutzschaltungen verwendet werden.
Gehäusetyp: SOP-8
2.EG/EGmicro EG3003 SOP8
EG3003 ist ein kostengünstiger Zweikanal-Hochleistungs-MOS-Röhren- und IGBT-Gate-Treiber-Chip.Es integriert intern eine Logiksignal-Eingangsverarbeitungsschaltung, eine Totzeit-Steuerschaltung, eine Unterspannungs-Sperrschaltung und eine Ausgangs-Treiberschaltung.Es wird in Motorsteuerungsschaltungen, Wechselrichter-Ansteuerungsschaltungen und Relaisschaltungen verwendet.Der Spannungsbereich der Stromversorgung des EG3003 beträgt 11V - 20V, und der Ruhestromverbrauch liegt unter 100μA.Dieser Chip verfügt über eine Latch-up-Funktion, um zu verhindern, dass die Ausgangs-Leistungsröhren gleichzeitig leiten.Ein 200K Pull-Down-Widerstand ist in den Eingangskanal INA integriert, und ein 5V Pull-Up-Widerstand für hohe Potenziale ist in INB integriert.Wenn sich der Eingang in einem suspendierten Zustand befindet, ist die Leistungs-MOS-Röhre im Auszustand.Die Ausgangsstromkapazität beträgt 1A/1,5A, und es verwendet ein SOP8-Gehäuse.
Spitzenstrom des Quellendrives bis zu 1A und Spitzenstrom des Absenderdrives bis zu 1,5A.
Spannungsbereich der Stromversorgung: 11V - 20V
