16-Kanal-PWM-Servo-Treiber-Modul, Roboter-Controller, I2C-Schnittstellentreiber

Produktbeschreibung

Produktinformationen

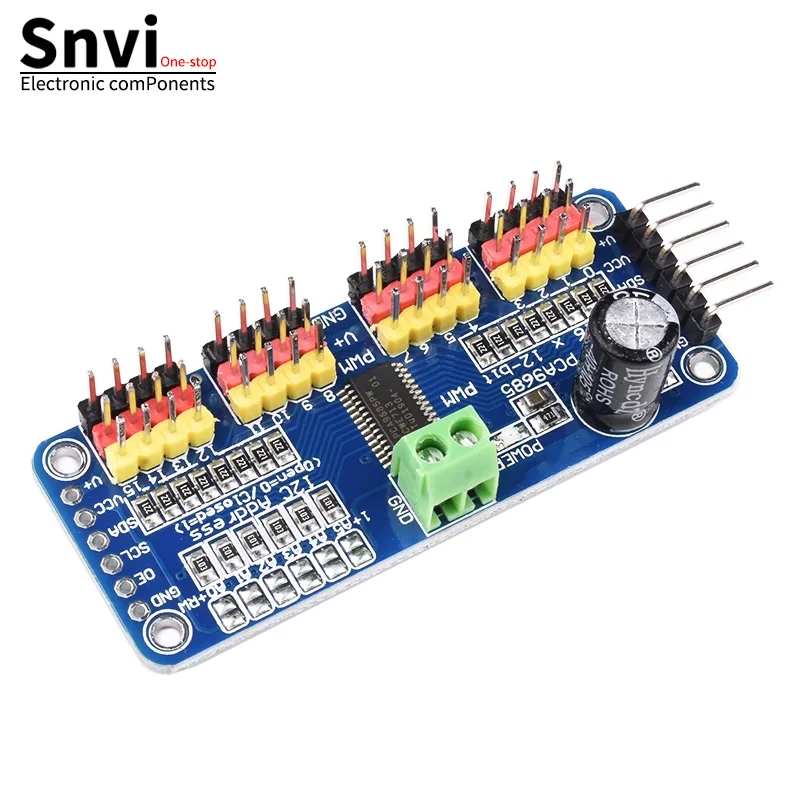

Einführung in das PCA9685A Blue Board Modul
Wenn Sie in einem Projekt auf eine Situation stoßen, in der die PWM-Ausgangspins eines Mikrocontroller-Chips nicht ausreichen, kann Ihnen dieser PCA9685 16-Kanal-Servo schnell bei der Lösung dieses Problems helfen.Solange Ihr Hauptsteuerchip über I2C-Kommunikation verfügt, kann er die Kommunikation des Hauptsteuerchips mit dem PCA9685 ermöglichen, wodurch die gleichzeitige Steuerung mehrerer Servos realisiert wird.
Der 16-Kanal-Servo-Controller PCA9685 nutzt I2C-Kommunikation und verfügt über einen integrierten PWM-Treiber und eine Taktuhr.Das bedeutet, dass es sich deutlich von der TLCG940-Serie unterscheidet.Sie müssen nicht ständig Signale senden, was Ihren Ein-Chip-Mikrocomputer belasten würde.
Es ist kompatibel mit 5V.Das bedeutet, dass Sie auch einen 3,3V-Ein-Chip-Mikrocomputer zur Steuerung verwenden und ihn sicher auf 6V ausfahren können (wenn Sie weiße oder blaue Anzeigeleuchten steuern möchten, ist die Verwendung einer positiven Spannung von 3,4+ V ebenfalls möglich).Die Adressauswahlpins ermöglichen es Ihnen, 62 Treiberplatinen an einen einzigen I2C-Bus anzuschließen, mit insgesamt 992 PWM-Ausgängen.Das ist eine sehr große Ressource.Es verfügt über einen einstellbaren Frequenz-PWM-Ausgang von ca. 1,6 kHz, bietet einen 12-Bit-Ausgang für Schrittmotoren, einen konfigurierbaren Push-Pull-Ausgang oder einen Open-Drain-Ausgang, und der Ausgangsaktivierungspin kann alle Ausgänge schnell deaktivieren.
Dieser Text beschreibt die Produkteigenschaften und Hauptparameter eines Moduls, das mit dem PCA9685-Chip verbunden ist.
Produktmerkmale

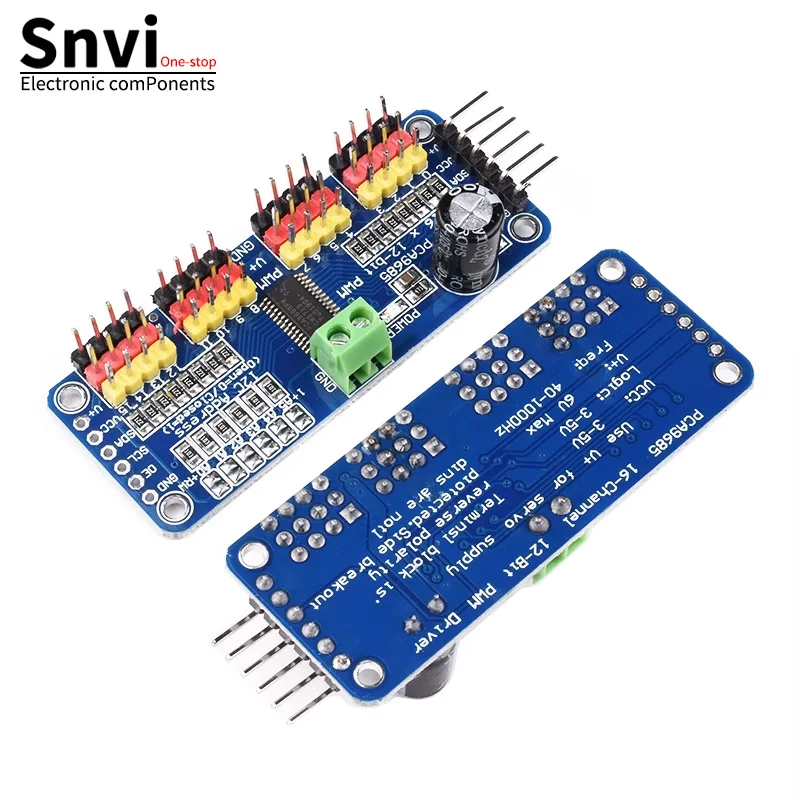

Der PCA9685-Chip ist in der Mitte der kleinen Platine untergebracht.Der Stromanschluss und die grüne Betriebsanzeigeleuchte sind in 4 Gruppen mit jeweils 3-poligen Steckverbindern unterteilt, was es Ihnen ermöglicht, 16 Servomotoren gleichzeitig anzuschließen (der Stecker des Servomotors ist etwas breiter als 0).1, also können Sie 4 Paare von 0 verwenden.1 Anschlussstück.Der Eingang auf der Verdrahtungsplatine verfügt über einen Rückwärtsschutz.Ein großer Kondensator ist an der V+-Leitung angebracht (Sie werden ihn in manchen Fällen benötigen).Der externe Eingang großer Spannung ist auf diesen 10V 1000UF Kondensator angewiesen.Ein 220-Ohm-Reihenwiderstand ist an allen PWM-Ausgangsleitungen angebracht, um diese zu schützen, und kann problemlos LEDs ansteuern.
Hauptparameter
Spannung: DC5 - 10V Stromversorgung
Kommunikationsschnittstelle: IIC 16-Kanal-Steuerung
Frequenz: 40 - 1000 Hz
Auflösung: 12-Bit

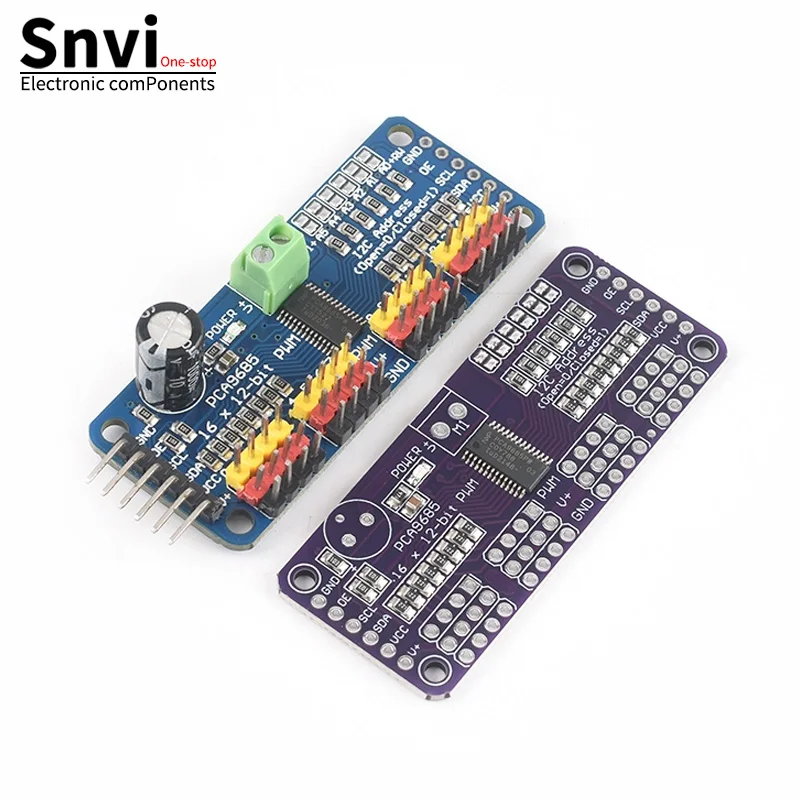

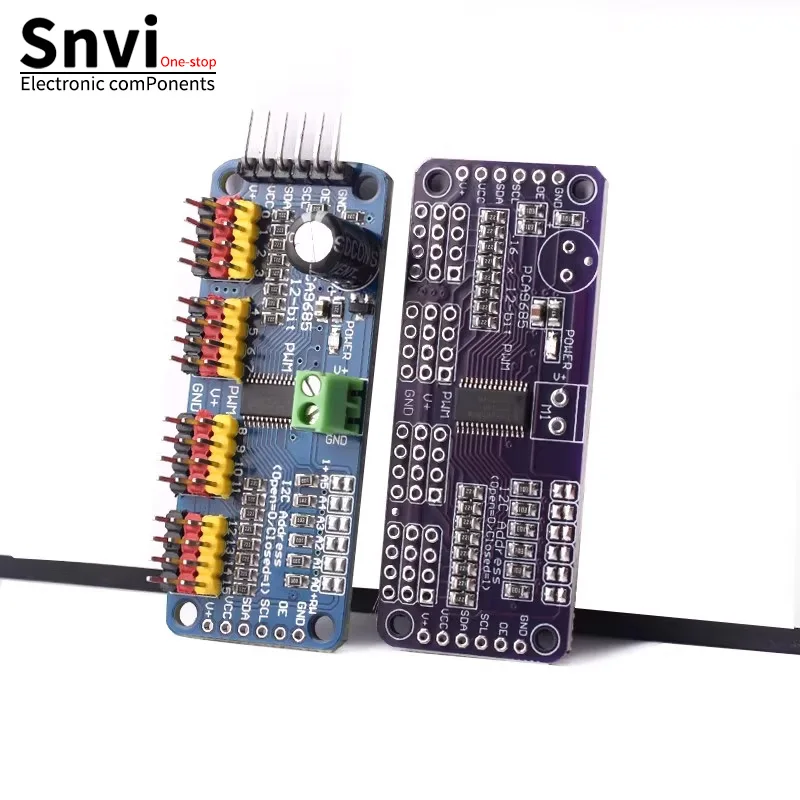

Dieser Text beschreibt die Parameter des PCA9685A Purple Board Moduls.
Es verfügt über 16 LED-Treiber, und jeder Ausgang kann programmiert werden für: Ausschalten, programmierbare LED-Helligkeit, programmierbares Gruppendimmen (DIM)/Blinken kombiniert mit unabhängiger LED-Helligkeit.
Es ist kompatibel mit dem 1MHz-Schnellmodus PLUS und verfügt über eine I2C-Bus-Schnittstelle mit einer 30mA-Hochstromfähigkeit am SDA, um hochkapazitive Busse anzusteuern.
Jeder LED-Ausgang kann eine linear programmierbare Helligkeit von 4096 Stufen (12-Bit) erreichen, von vollständig ausgeschaltet (Standard) bis zur maximalen Helligkeit.
Es kann per Software als 16 Push-Pull-Ausgänge programmiert werden, mit der Möglichkeit der Auswahl von Open-Drain-LED-Ausgängen (standardmäßig Push-Pull).Bei 5V kann es 25mA Senkenstrom aufnehmen und 10mA Quellenstrom liefern.Es gibt keine Eingabefunktion, und der Ausgangszustand kann so programmiert werden, dass er sich ändert, wenn Befehle angenommen oder gestoppt werden, um alle Ausgänge gleichzeitig zu aktualisieren oder die Ausgänge Byte für Byte zu aktualisieren (Standard ist "Änderung bei Stoppbefehl").
Es gibt einen aktiv-low-Ausgangs-Enable-Eingangspin.Wenn dieser Pin auf High steht, kann der LED-Ausgang auf 0, 1 oder einen hochimpedanten Zustand programmiert werden (standardmäßig ist der Zustand beim Einschalten hochimpedant).

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER
