Snvi L298N DC-Motortreibermodul Dual H-Bridge-Controller-Platine Schrittmotortreiber für Arduino Smart Car Robot

Produktbeschreibung

Produktbeschreibung
Dieses Gerät verfügt über einen Logik-Stromeingangsanschluss, der es der internen Logikschaltung ermöglicht, mit niedriger Spannung zu arbeiten.Ein externer Messwiderstand kann angeschlossen werden, um Schwankungen in den Steuerkreis zu rückmelden.Dieser Chip kann einen 2-phasigen oder 4-phasigen Schrittmotor oder zwei Gleichstrommotoren antreiben.
Das Modul kann Strom über die integrierte 78M05-Spannungsregelung über die Antriebsstromversorgung beziehen.Um jedoch Schäden am Regler zu vermeiden, muss eine externe 5V-Logikstromversorgung verwendet werden, wenn die Ansteuerspannung 12V überschreitet.Das Modul ist mit Hochleistungs-Filterkondensatoren und Freilaufschutzdioden ausgestattet, um die Zuverlässigkeit zu verbessern.
HauptchipL298N
BetriebsmodusH-Brücken-Antrieb (Zweikanal)
Logikspannung5V~7V
Logikstrom0-36mA
Antriebsspannung5~35V (5-12V bei Verwendung der integrierten Stromversorgung)
Antriebsstrom2A (MAX pro Brücke)
Lagertemperatur: -20°C~+135°C
Maximale Leistung25W
Eingangsspannungsbereich des Steuersignals
Niedriges Niveau: -0,3V ≤ Vin ≤ 1,5V
Hochpegel: 2,3V ≤ Vin ≤ Vss
Eingangsspannungsbereich aktivieren
Niedriges Niveau: -0,3V ≤ Vin ≤ 1,5V (Steuersignal deaktiviert)
Hochpegel: 2,3V ≤ Vin ≤ Vss (Steuersignal aktiviert)

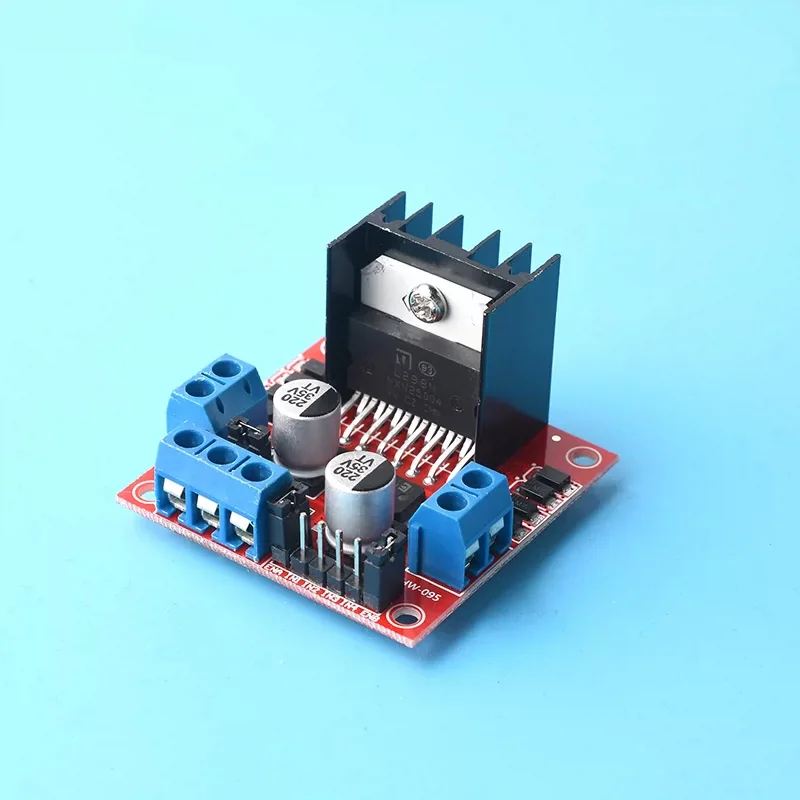

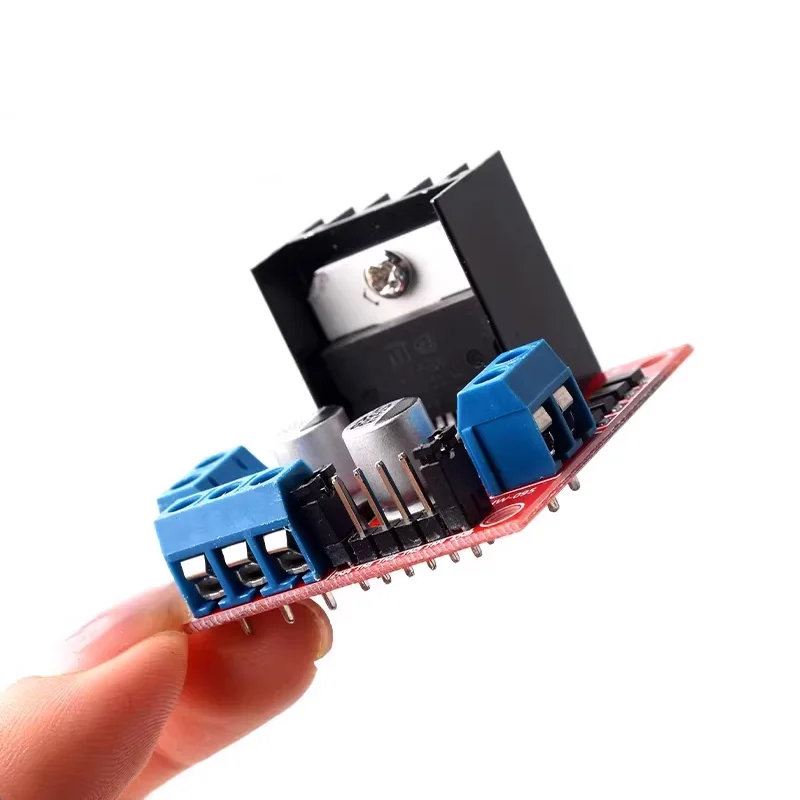

Produktdetails in Bildern

Produkteigenschaften

Markenname

SNVI

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
