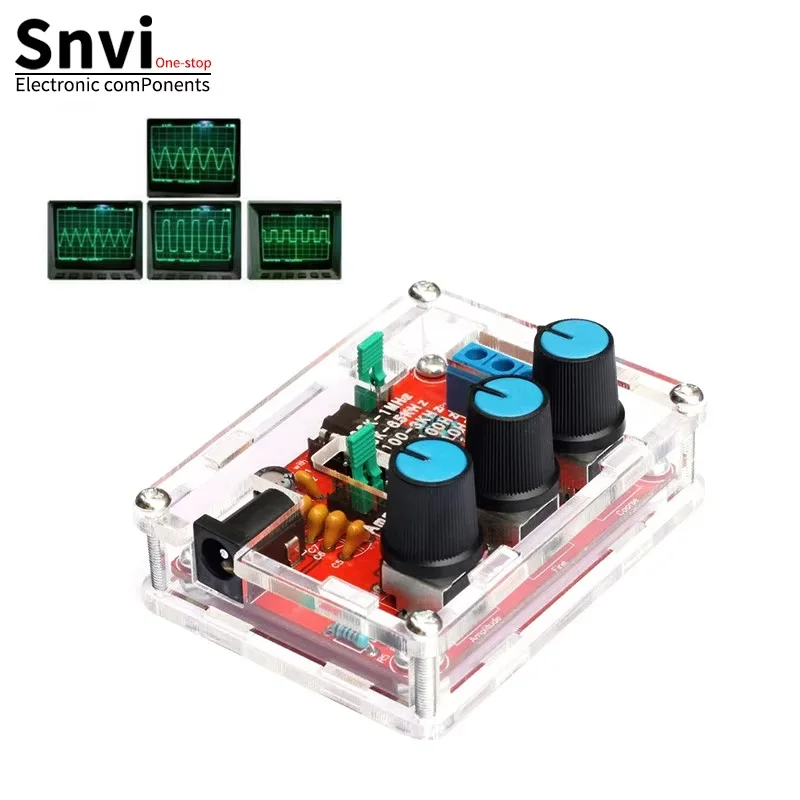

1Hz -1MHz XR2206 Funktionssignalgenerator DIY-Kit Sinus-/Dreieck-/Rechteck-Ausgangssignalgenerator Einstellbare Frequenz und Amplitude
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–15 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung

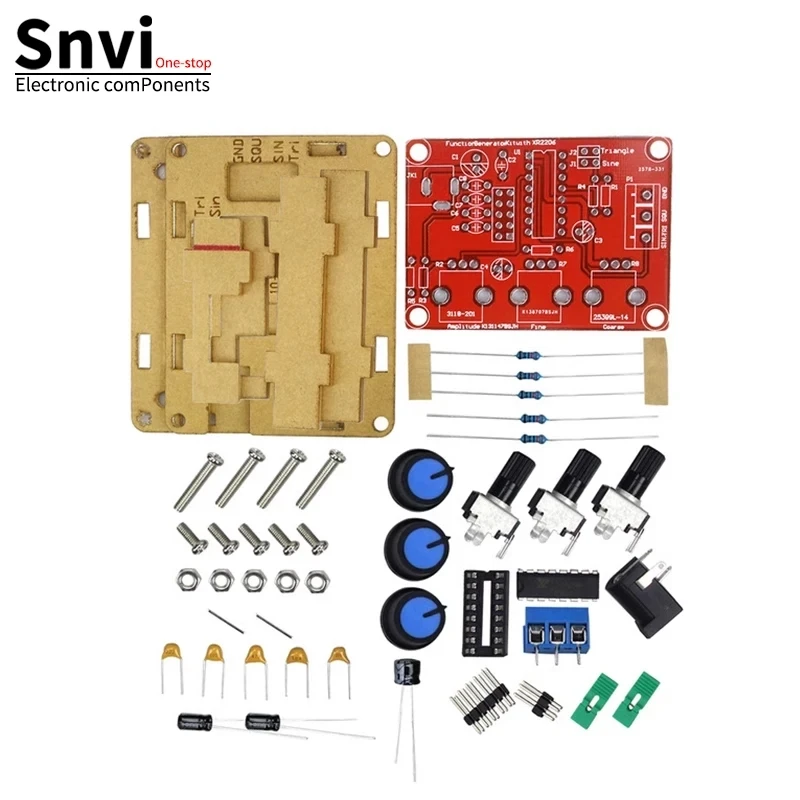

Das sind alle Teile, die Schweiß- und Montagearbeiten müssen von Ihnen selbst durchgeführt werden.
Spannungsversorgung: 9-12V DC Eingang
Wellenformen: Rechteck, Sinus & Dreieck
Impedanz: 600 Ohm + 10%
Frequenz: 1Hz - 1MHz
SINUSWELLE
Amplitude: 0 - 3V bei 9V DC-Eingang
Verzerrung: Weniger als 1 % (bei 1 kHz)
Flachheit: +0,05dB 1Hz - 100kHz
QUADRATWELLE
Amplitude: 8V (ohne Last) bei 9V DC-Eingang
Anstiegszeit: Weniger als 50 ns (bei 1 kHz)
Abfallzeit: Weniger als 30 ns (bei 1 kHz)
Symmetrie: Weniger als 5 % (bei 1 kHz)
DREIECKSWELLE
Linearität: Weniger als 1 % (bis zu 100 kHz) 10 mA
2.Die Parametertabelle der Funktionsgenerator-Komponente
Hinweis
Etikett
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- SNVI
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- SPANNUNGSREGELER
Artikelnummer: 1005012975476433
