USB-zu-Seriell-Port-Modul CP2102 CH9102 Modul USB-zu-TTL STC Downloader UART

Produktbeschreibung

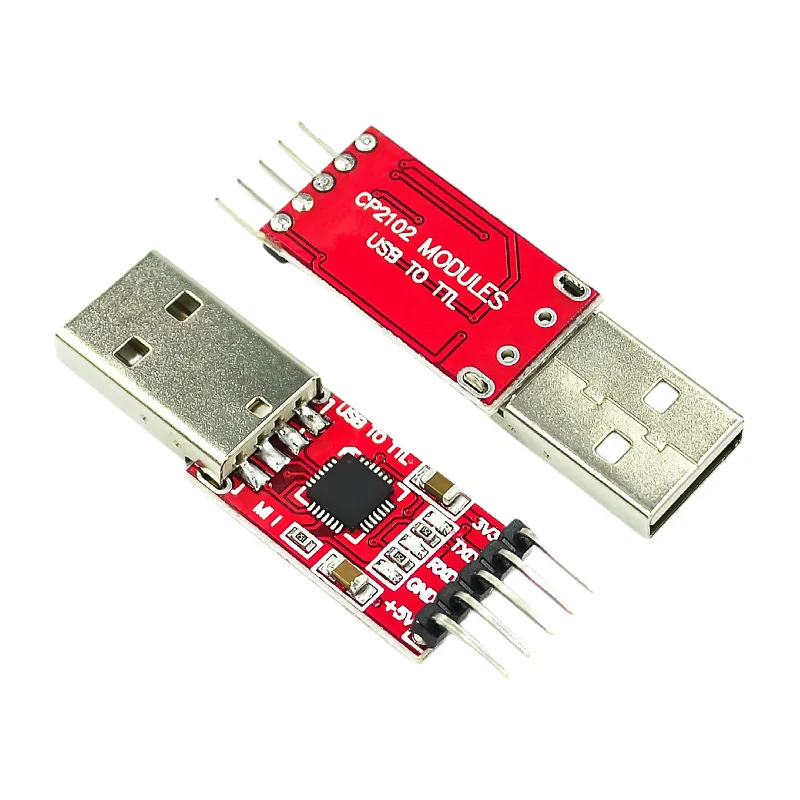

CP2102 Modul USB TO TTL USB-zu-Seriell-Port-Modul UART STC Downloader
Ein kleiner Teil gesunden Menschenverstandes (sehr wichtig)
TXD: Sendeterminal, typischerweise als eigenes Sendeterminal bezeichnet, das für die normale Kommunikation mit dem RXD eines anderen Geräts verbunden sein muss.
RXD: Empfänger, typischerweise als eigener Empfänger bezeichnet, der für normale Kommunikation mit dem TXD eines anderen Geräts verbunden sein muss.
Bei normaler Kommunikation sollte der TXD immer mit dem RXD des Geräts verbunden sein!
Selbstempfangend und selbstsendend: Während der normalen Kommunikation ist RXD mit dem TXD anderer Geräte verbunden.Wie der Name schon sagt, wenn Sie die von Ihnen gesendeten Daten erhalten möchten, erhalten Sie im Grunde die Daten, die Sie selbst gesendet haben.Das heißt, Ihr eigener TXD ist direkt mit dem RXD verbunden, um zu testen, ob Ihr eigenes Senden und Empfangen normal funktioniert.Dies ist eine schnelle und einfache Testmethode.Wenn ein Problem auftritt, sollte dieser Test zuerst durchgeführt werden, um festzustellen, ob das Produkt fehlerhaft ist.Es wird auch als Loopback-Test bezeichnet.
Logik der Ebene
TTL-Pegel: Typischerweise werden Daten binär dargestellt, wobei +5V dem logischen "1" und 0V dem logischen "0" entspricht.Dies ist das sogenannte TTL-Signalsystem, das ein positives Logiksystem ist.
RS232-Spannungsniveaus: -12V bis -3V entsprechen dem Logikwert "0", während +3V bis +12V dem Logikwert "1" entsprechen.Das ist negative Logik.
Produktbeschreibung
1.Der Hauptchip ist der CP2102, der nach der Installation des Treibers einen virtuellen seriellen Port generiert.
2.USB-Stromversorgung mit Ausgangsschnittstellen wie 3,3V (

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
