MC34063A Boost-Modul Batterie-Boost-Modul

Produktbeschreibung

Das Boost-Modul MC34063A_BOOST ist ein kompaktes Boost-Modul, das auf dem Chip MC34063A basiert und in der Lage ist, niedrige Spannungen auf einen bestimmten Bereich hoher Spannung zu erhöhen.Die Ausgangsspannung kann über ein Potentiometer eingestellt werden.Es kann an Orten eingesetzt werden, wo die Spannung erhöht werden muss.
1.Eingang Niederspannung, Ausgang Hochspannung.Implementieren Sie die Boost-Funktion.
2.Die Ausgangsspannung ist einstellbar.
3.Die Modulgröße ist klein.
4.Das Modul ist kompakt, leicht zu transportieren und für verschiedene Anlässe geeignet.
Technische Spezifikationen
1.Eingangsspannungsbereich: 3,6V - 30V.
2.Ausgangsspannungsbereich: Die Ausgangsspannung reicht von 3,8V bis 36V.Ausgangsspannungsregelungsmerkmale: Die Lastregelungsrate beträgt weniger als 5%.
3.Der interne Schalttransistor dieses Moduls hat eine Nennstromstärke von 1,5 A, aber aus Sicherheits- und Wärmeableitungssicht wird empfohlen, den Stromverbrauch der Last dieses Moduls unter 0,8 W zu halten.Das heißt, bei einer Ausgangsleistung von 5V sollte die Last innerhalb von 160mA liegen.
Hinweis: Je höher der Unterdruckausgang, desto geringer ist die Tragfähigkeit.

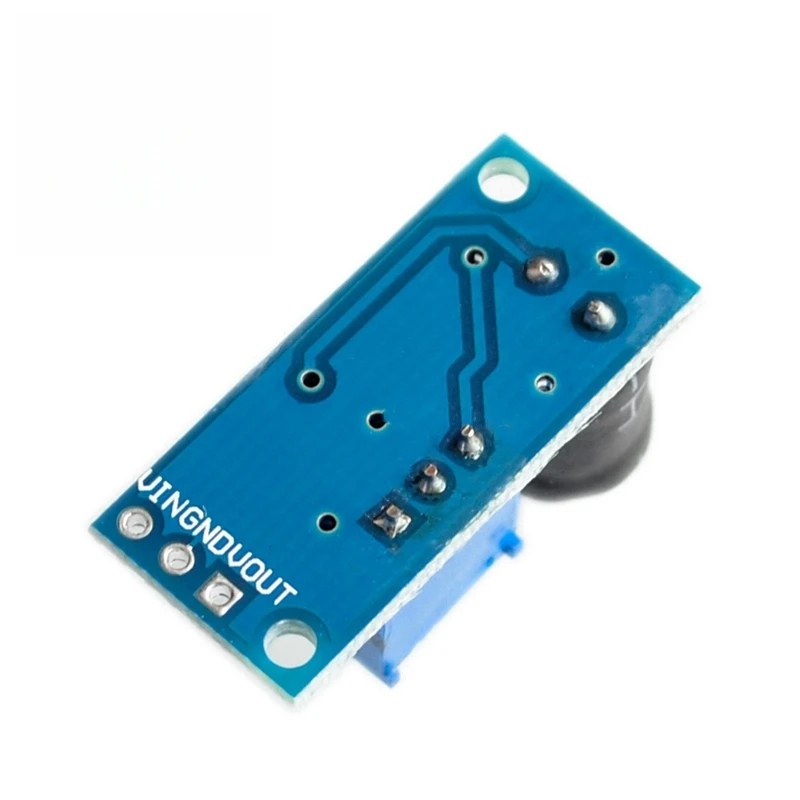

1.VIN: Eingang Niederspannung.
2.GND: Gemeinsame Basis.
3.Ausgang: Gibt die erhöhte Spannung aus.
Bedienungsanleitung: Schließen Sie die Betriebsspannung an VCC und GND an. Vertauschen Sie die Anschlüsse nicht, um Schäden an der Platine und den Komponenten zu vermeiden. Sie können die Ausgangsspannung durch Einstellen des Potentiometers steuern. Es ist notwendig, einen Elektrolytkondensator mit einer Kapazität von mehr als 100UF sowohl am Eingangs- als auch am Ausgangspin mit der Erde zu verbinden. Für die Eingangs- und Ausgangsfilterkondensatoren verbinden Sie den Plusanschluss mit dem Eingangspin und den Minusanschluss mit der Erdung. Die Nennspannung des Kondensators muss höher sein als die Eingangs- und Ausgangsspannungen.

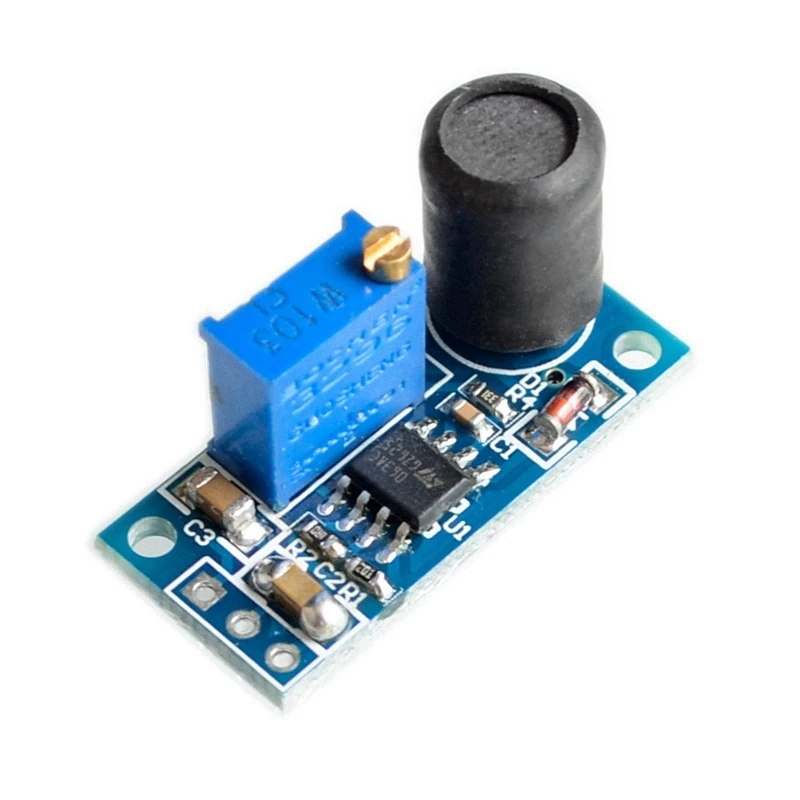

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
