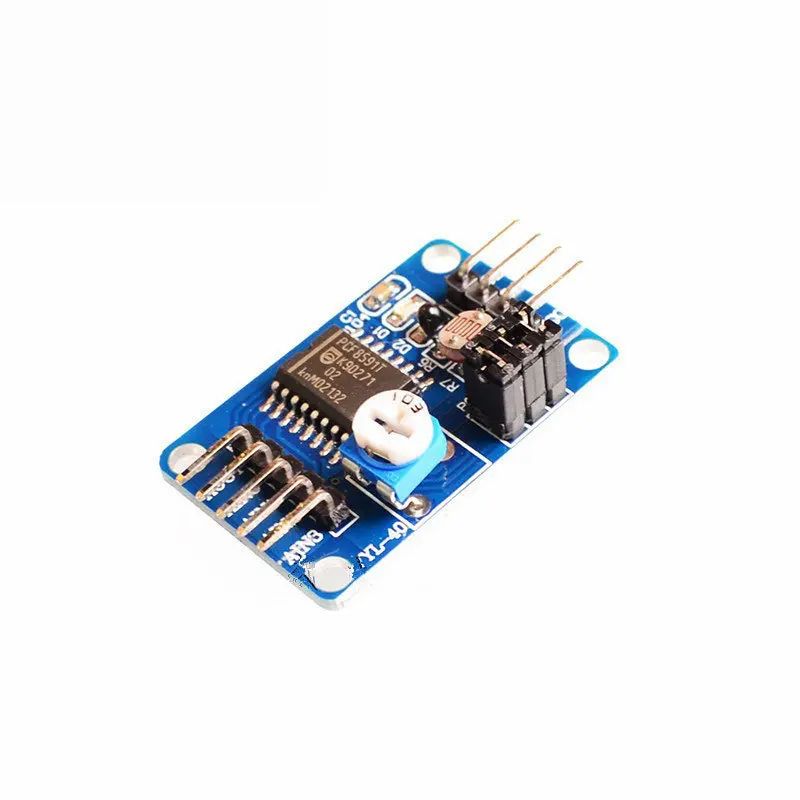

PCF8591-Modul: AD/DA-Umwandlung, Analog-Digital-/Temperatur-/Beleuchtungserfassung, Digital-Analog-Umwandlungsmodul

Produktbeschreibung

Einführung in den PCF8591 AD/DA-Chip
Der PCF8591 ist ein monolithisch integriertes, separat versorgtes, stromsparendes 8-Bit-CMOS-Datenerfassungsgerät.Der PCF8591 verfügt über vier analoge Eingänge, einen analogen Ausgang und eine serielle I2C-Bus-Schnittstelle.Die drei Adresspins A0, A1 und A2 des PCF8591 können für die Hardware-Adressprogrammierung verwendet werden, wodurch bis zu acht PCF8591-Geräte am selben I2C-Bus angeschlossen werden können, ohne zusätzliche Hardware zu benötigen.Die Adress-, Steuer- und Datensignale, die am PCF8591-Gerät eingehen und ausgehen, werden seriell über einen bidirektionalen Zweidraht-I2C-Bus übertragen.
Hauptleistungsindikatoren des PCF8591
��Einzelnetzteil
��Der Betriebsspannungsbereich des PCF8591 beträgt 2,5V-6V.
��Geringer Ruhestrom
��Serielle Ein-/Ausgabe über I2C-Bus
��Der PCF8591 wird über 3 Hardware-Adresspins adressiert.
��Die Abtastrate des PCF8591 wird durch die I2C-Busrate bestimmt.
��4 Analogeingänge können als Single-Ended- oder Differenzeingänge programmiert werden.
��Automatische inkrementelle Kanalwahl
��Der analoge Spannungsbereich des PCF8591 reicht von VSS bis VDD.
��Der PCF8591 verfügt über eine integrierte Track-and-Hold-Schaltung.
��8-Bit-Abtastwandler mit sukzessiver Näherung
��Realisieren Sie DAC-Verstärkung durch einen 1-Kanal-Analogausgang.
II.Produktbeschreibung
Der Modulchip nutzt den PCF8591.
Modul 2 unterstützt die externe 4-Kanal-Spannungseingangserfassung (Spannungseingangsbereich 0-5V).
Das Modul integriert einen lichtempfindlichen Widerstand, der die Umgebungslichtintensität durch AD-Erfassung genau messen kann.
Das Modul integriert einen Thermistor, der die Umgebungstemperatur durch AD-Erfassung genau messen kann.

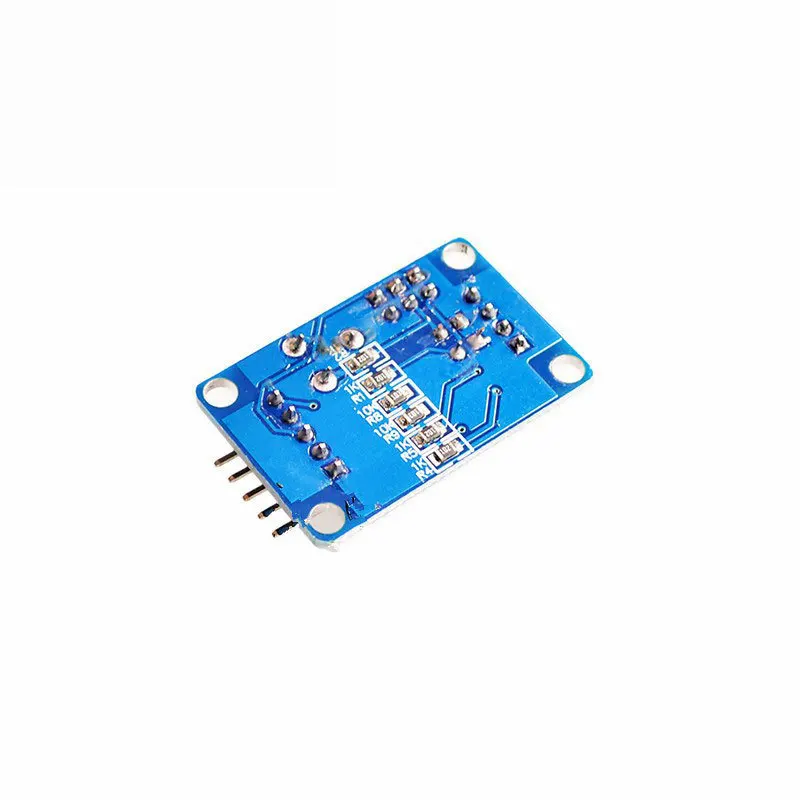

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul
